Paso 1: Construir el Hardware
Imprimir los PCB usando mi impresora láser y fotocopia de los planos en la película azul de PressnPeel. Puede utilizar cualquier PCB te gusta del proceso de fabricación.

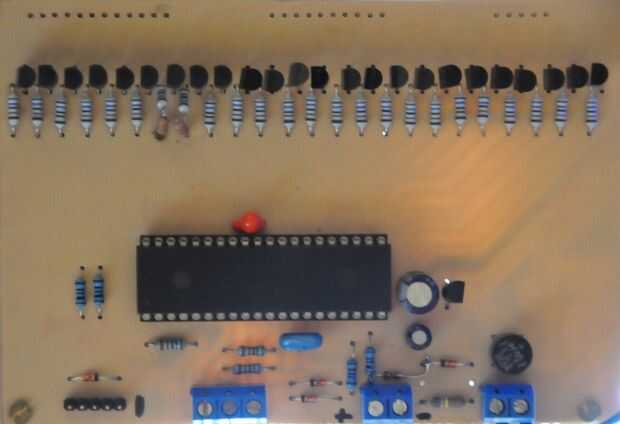

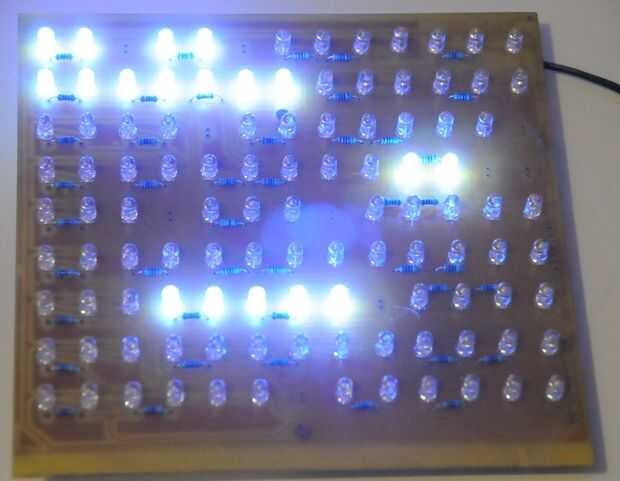

Grabado y perforado los tableros, poblarlas como se muestra en las dos fotos.

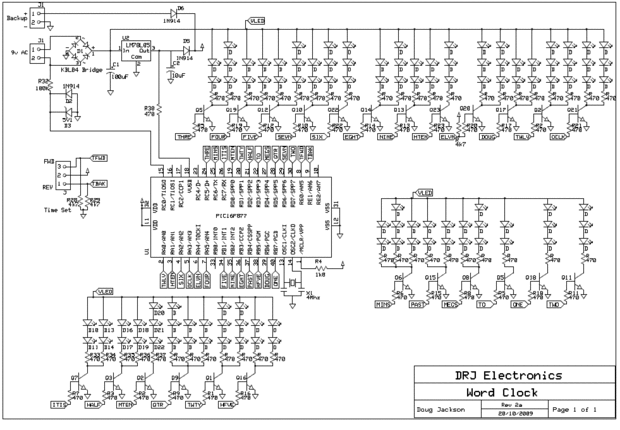

He adjuntado el esquema y el diseño de PCB.
Ambas tarjetas se conectan utilizando cables de puente a lo largo del borde.
¿LO * REALMENTE * USO 360R y 36R RESISTENCIAS?
Como una actualización, he estado usando LEDs azules de parte superior plana, con una caída de tensión directa de unos 3, 3V a 20mA. La fuente que estaba usando era unos 10.5VDC. Con el diseño original, con 2 LED, la caída de voltaje a través de los LEDs fue 6.6v, lo que significa que 3.9v fue haber caído en la resistencia de (11-6.6). Con una resistencia de 360R, esta limitada la corriente a 10.8mA y con 3 LED, la caída de voltaje a través de los LEDs fue 9.9v, lo que significa que 0.6 v fue haber caído en la resistencia de (11-6.6). Con una resistencia de 36R, esto limita la corriente a 16mA.
Lo que posteriormente he descubierto es que con tensiones de alimentación de 12V, la corriente por los leds termina siendo demasiado alto (15 y 58mA), que es un problema.
En mi versión más reciente, tengo instaló en 680R de 2 Leds y 270R para los 3 Leds, proporcionar mA 7,8 y 7,9 respectivamente. Mucho menor iluminación actual y todavía amplia.
