A2 arriba esquina-LED lightbox - extensión de la plataforma (3 / 5 paso)

Paso 3: Montar las 3 unidades

Asegurar que la pieza 306 x 525 mm se ajusta entre los conectores en T en la base de la caja de luz (con unos mm de separación) - si no ajusta las medidas según sea necesario.

1. Para cada uno de los lados verticales (MDF 525 x 400 m m):
   1. Pone el MDF en el área de trabajo.

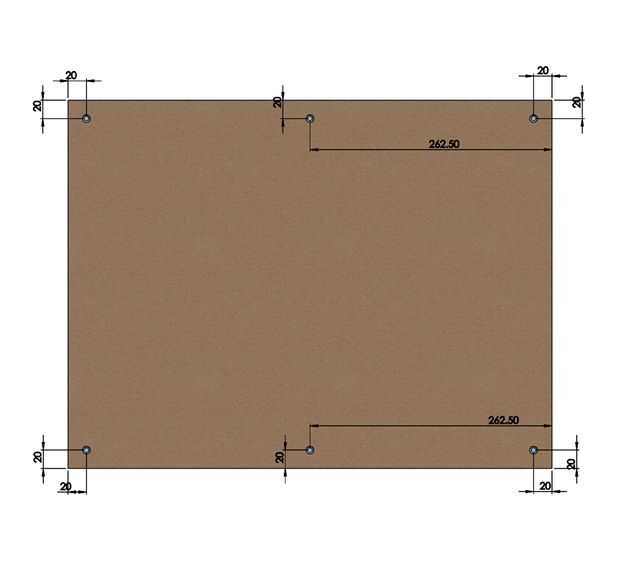

   2. Pretaladre orificios de 4,5 mm 3 20 mm en las esquinas y 1 entre ellos (20mm) en los bordes de 525mm.
   3. Éstos deben ser avellanados con brocas avellanados combinados o un poco de avellanado independiente.
   4. Aplicar algún pegamento para madera a uno de los lados mayores en 42 x 18 x 525 pino.
   5. Line pegado lateral a borde de 525mm MDF frente lados avellanados.
   6. Fije el pegado de madera MDF con 3 tornillos de cabeza fresada de 25mm.
   7. Repita para el otro borde y luego hacer lo mismo para todos los lados verticales.

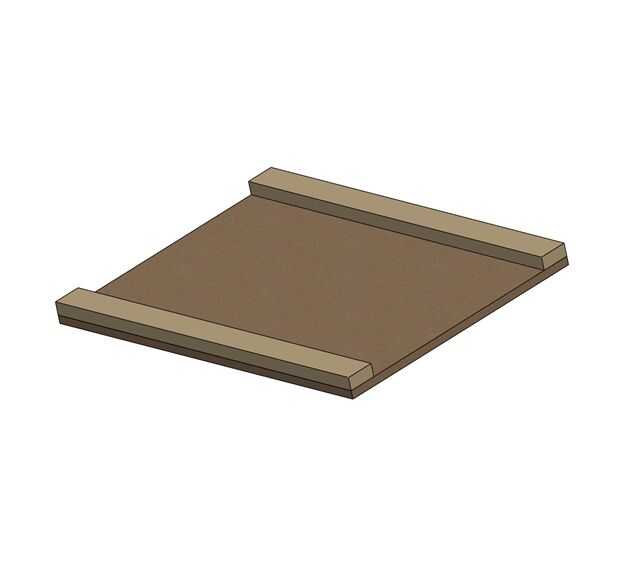

2. Ahora debe tener 6 paneles pegados y atornillados con 2 maderas cada - que estas seque durante la noche (o la cantidad indicada).

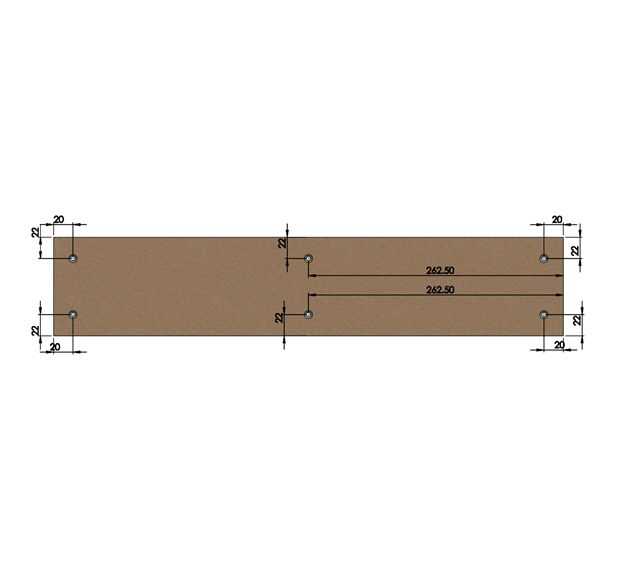

3. Para cada uno de los lados horizontales (MDF 525 x 102mm)-taladre 6 mm 4,5 agujeros según avellanada como arriba de la imagen #4.
4. Soporte de 2 paneles verticales, maderas dentro y en la parte superior y parte inferior, 102mm de fuera a fuera.

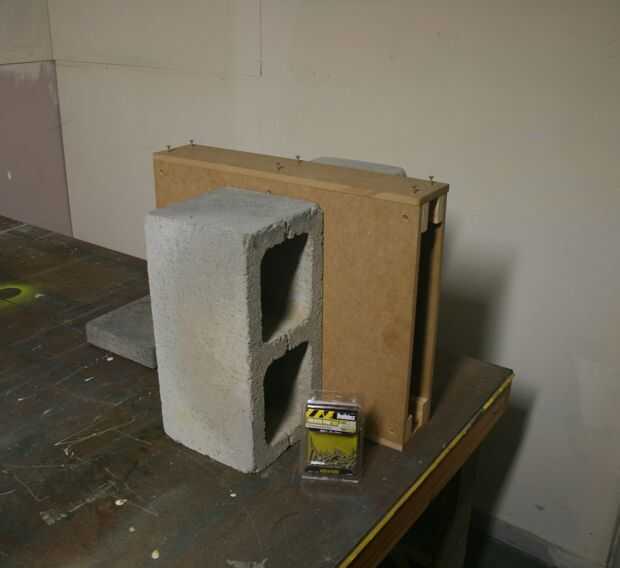

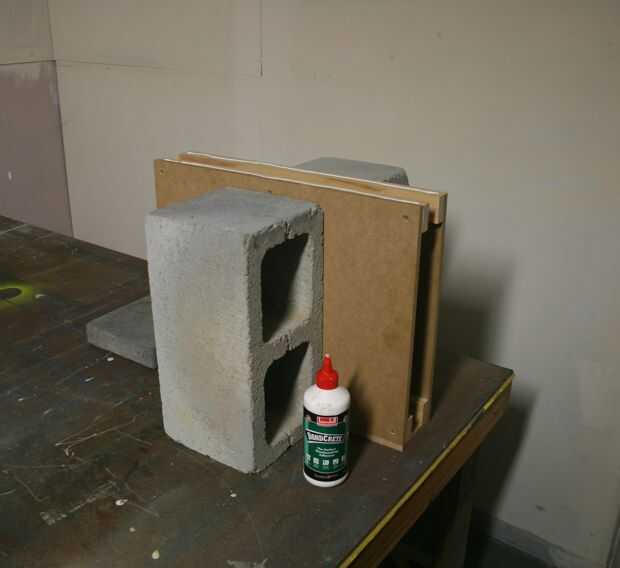

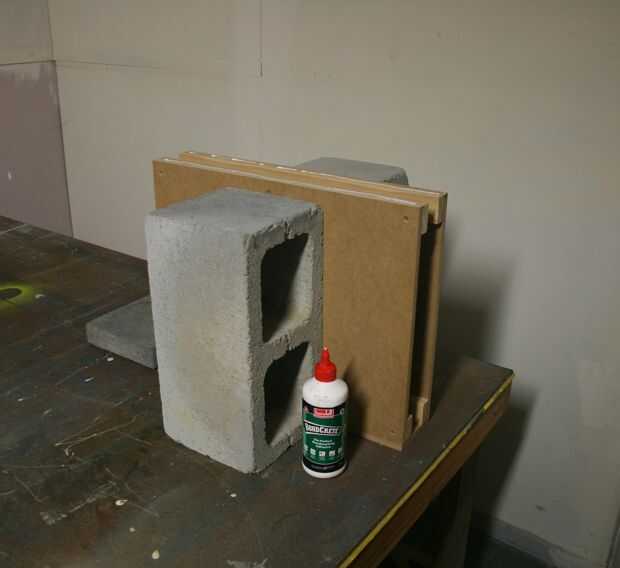

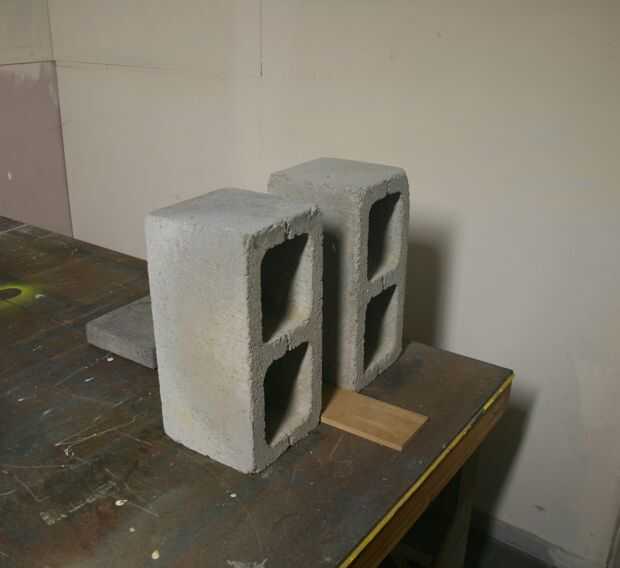

5. Apoyarles con los bloques (o similares).
6. Aplicar el pegamento en las líneas (arriba) donde MDF con madera.
7. Coloque MDF 102 mm x 525 mm encima pegamento, pasacables para arriba.
8. Atornille los tornillos de cabeza fresada de 25mm 6 agujeros.

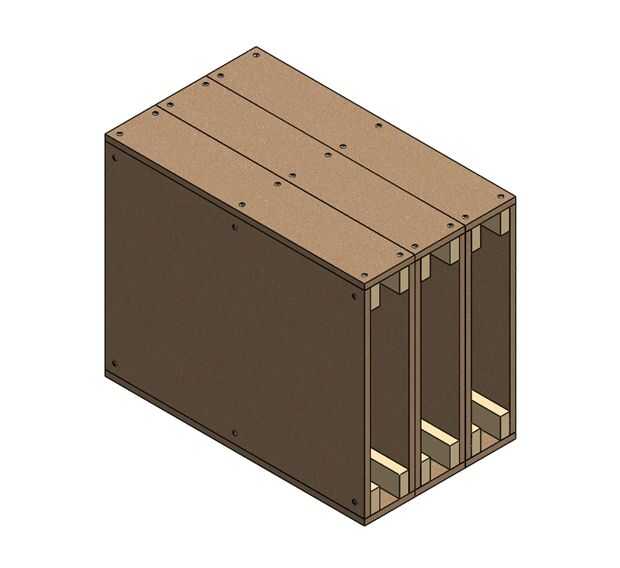

9. Voltee la unidad. Repetir #6 - #8.Repeat #3 - #9 para las 3 unidades.

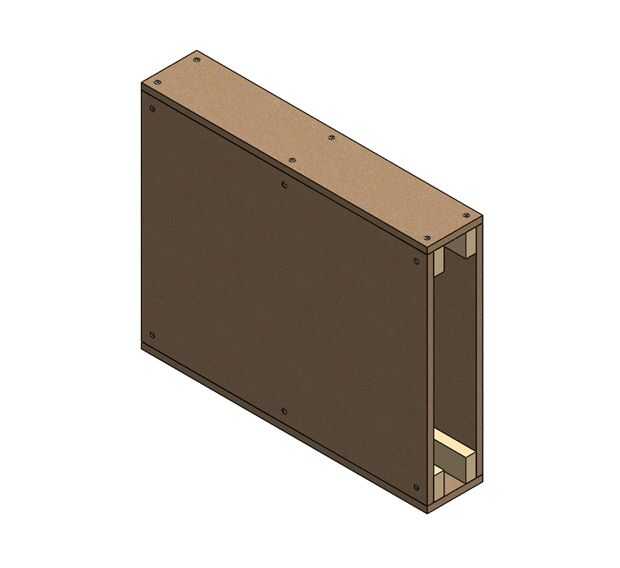

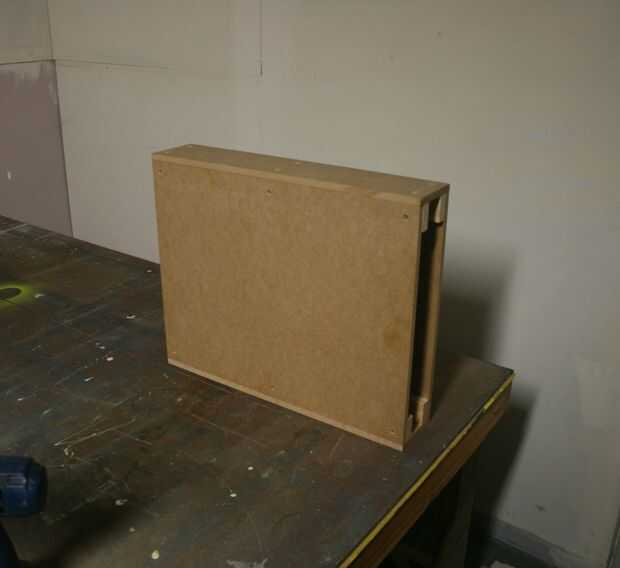

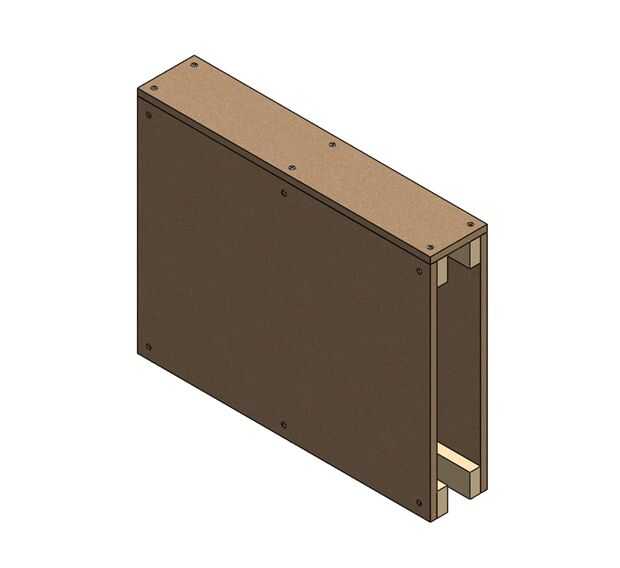

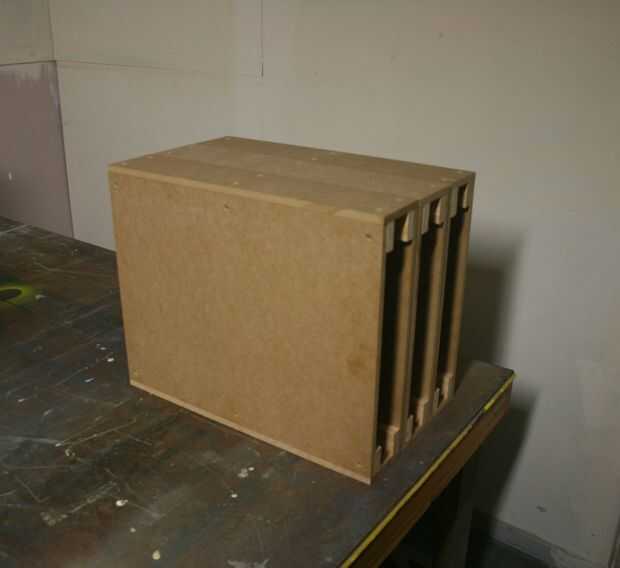

10. Ahora debe tener 3 unidades pegadas y atornillado completamente - que estas seco durante la noche (o la cantidad indicada).
11. Si utiliza los ganchos de halógeno, armar según las instrucciones en thingiverse.
