AA con pilas "Bobina de Tesla" (1 / 7 paso)

Paso 1: Partes y piezas

No hay muchas partes a esta construcción, y más fácilmente por robaban de viejos televisores y otros aparatos electrónicos o comprar por baratos. La siguiente es necesario:

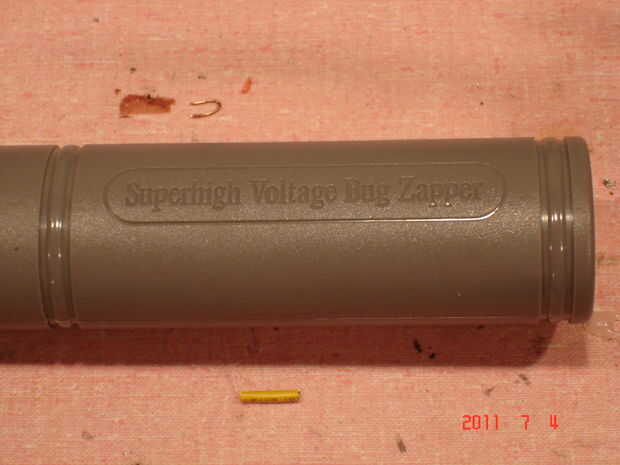

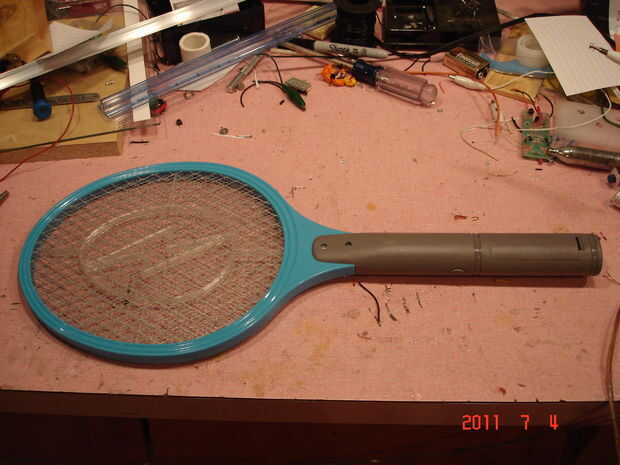

Raqueta de bug zapper: esto puede adquirirse desde el océano estado trabajo mucho por unos 5 dólares y es ingenioso para evitar mosquitos o experimentos de alto voltaje. Hay probablemente otros tipos de dispositivos muy similares, pero recomiendo encontrar la raqueta en la foto para asegurar que la circuitería interna es la misma.
Transformador Flyback: hará cualquier transformador flyback, aunque cuanto más grande mejor. No suicidarse en busca de un viejo diseño de no rectificar, puesto que no hay ningún beneficio de él para este circuito.
Hardware surtido al azar: este circuito requiere un boquete de chispa que se construirá. El diseño de la brecha de la chispa puede variar, como los dos extremos donde los saltos de arco es redondeada y el espacio ajustable. Para mina, dos Erector sets soportes fueron utilizados. Uno tenía un rodamiento de bolas soldado a él, el otro una tuerca sobre la parte superior del agujero para que un perno con una tuerca ciega en el extremo puede ser roscado a través. Ver la imagen adjunta para los detalles.
sostenedor de batería 2xAA: puede adquirirse en Radioshack o el bug zapper asa puede usarse para guardar las pilas.

Opcional:
Condensadores adicionales: Debe ser clasificado para por lo menos 1.6 KV. El zapper del insecto ya contiene uno, pero para las chispas más grandes pueden ser utilizado más.
Interruptor: El interruptor en el tablero del zapper del insecto puede ser difícil de usar, y debido al diseño del circuito bug zapper, flotadores en alta tensión, llevando a un choque de peligro cuando se expone. Debido a esto, se recomienda un nuevo interruptor.
Cuerpo pluma u otro tubo plástico: para elevar la carga superior

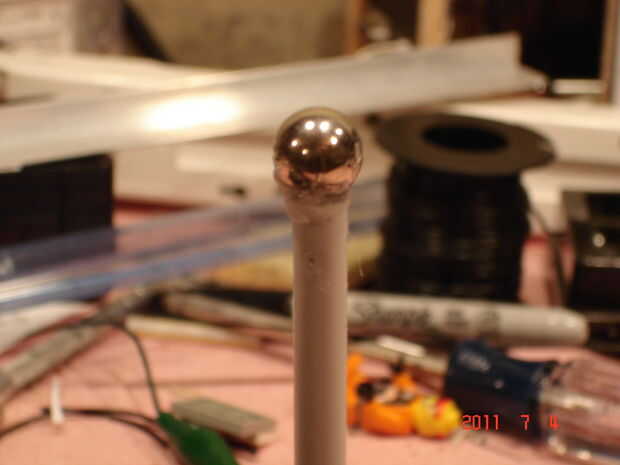

Carga superior: he utilizado un rodamiento de bolitas, pero algo suave y sin aristas o puntos pueden ser sustituidos.

Por supuesto, soldadura y un se necesitan hierro, así como otras herramientas generales de soldadura y alambre para conectar todo junto
