Paso 3: Preparar el circuito del Zapper
![]()
![]()
![]()
![]()

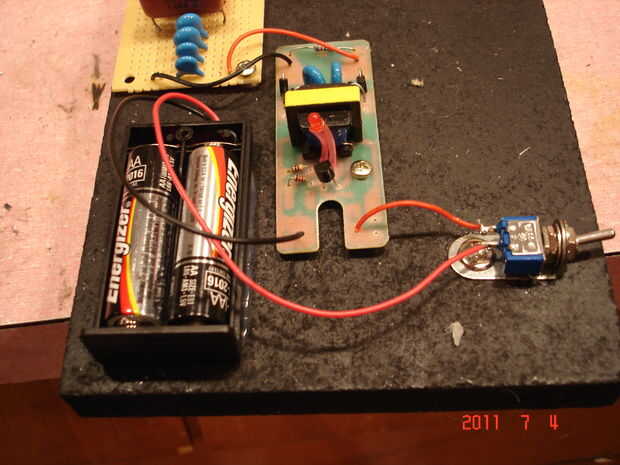

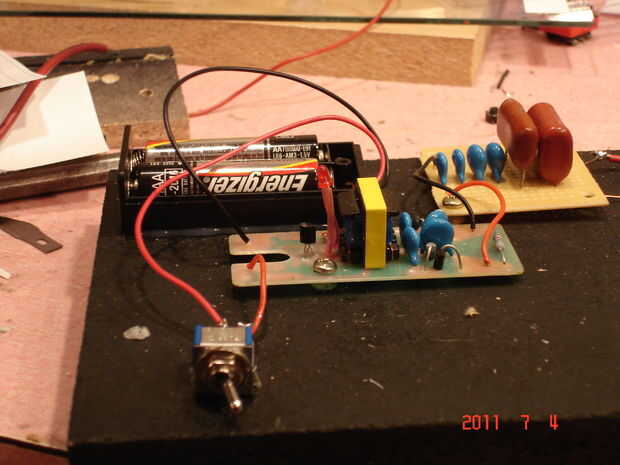

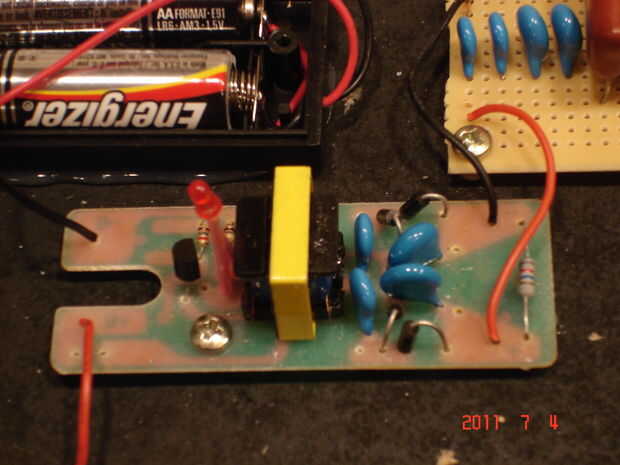

Ahora que se retira del circuito, tiene que ser ligeramente modificado para nuestras necesidades. En primer lugar, quitar el interruptor original de empuje momentáneo y en su lugar soldar un puente. A continuación, quite el cable negativo de la batería de la Junta y soldarlo en su lugar el plomo desde el portapila AA. Suelde el cable positivo de la batería en el tablero y el normalmente abierto en el interruptor y el positivo del portapilas con el conductor común en el interruptor. Si tienes condensadores extras, estos pueden utilizarse para hacer un banco de capacitores. Si vas esta ruta, desoldar el condensador de la placa y dejar de lado con los otros condensadores. Si decide no hacerlo, deja el condensador en su lugar. Uno de los cables negros de salida de la junta puede también eliminarse, ya que no es necesario. Si usted decide hacer un banco de capacitores, ver abajo. De lo contrario, la Junta está todo listo. El producto final con Banco de capacitores se muestra a continuación, montado sobre una pieza de mdf pintado.

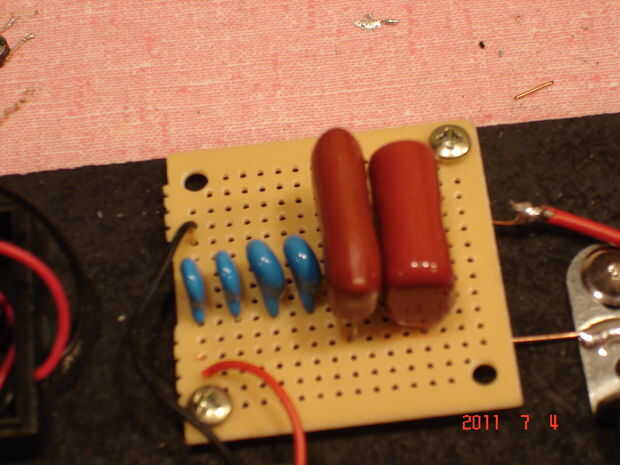

Banco de capacitores:
Esto es relativamente fácil de hacer. Encontrar tantos condensadores de alto voltaje que desee utilizar y alambre en paralelo. En mi caso, opté por usar seis, sin razón aparente. Puede montarse en un tablero de perf como se muestra para un aspecto más ordenado.
