Paso 4: Cableado lo todos juntos

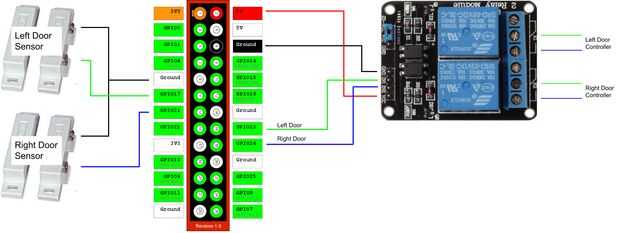

El siguiente diagrama muestra cómo conectar un controlador de dos puertas. El programa puede alojar puertas de garaje más o menos (pines GPIO disponibles lo permite).
Este esquema fue reunido para un modelo de RPI, pero sin duda va a funcionar para un modelo así. Sólo necesitará cambiar los pines GPIO todo ligeramente y actualizar el archivo de configuración en consecuencia.
