Paso 10: prueba de ruido amp
Lamentablemente yo no puedo preguntar a nadie para este tipo de información. por lo que es necesario tener experiencia por mí mismo.
no es como dentro del hospital, no como pasado de ambiente controlado para ver ondas cerebrales, por lo que muchos diferentes efecto a voluntad.
especialmente waveUFO el proyecto desde el año 2001, tuve muchos situación interesante y difícil para la configuración de todo el sistema. condición de ubicación de instalación, condición de tierra de la energía, protección del apagón de la energía, cambios de horario, efecto de ruido por la máquina que dentro de UFO y OVNI, fuera de personas, capacitación operativa, etc.
2003: configuración del sistema todos en Manhattan Nueva York. aquel momento había utilizado IBVA original. no por Bluetooth.
2011: nuevo sistema y más agradable protección de ruido de AC en Rio Brasil.
alrededor de 10 veces en diferentes países cada vez alrededor de 3... 4 meses continuamente funcionamiento 6 días a la semana, 10... 12 horas día de par. arte interactivo onda cerebral como nunca de esta manera.
realmente tomó 7 años para averiguar cómo reducir el ruido, última exposición pocos es más bien condición de experiencia de arte interactivo de onda cerebral. Llevo muchos años pero estoy feliz de encontrar la manera de reducir el ruido y cómo efecto de ruido.
Estamos viviendo en entornos ruidosos, eléctricamente ruidosos pero no sólo por la eléctrica.
mente de las personas afectará a unos a otros y puede hacer efecto holográfico extraño también. en algún momento también son efecto de sistema eléctrico. OVNI real y efecto de fenómenos psíquicos a eléctrico, por supuesto a ondas cerebrales.
ruido eléctrico son como entidad viva en algún momento moverse por el espacio.
en general dicen entorno eléctricamente protegido no es fácil al efecto.
así que hice el prototipo 1 y amp HMD para no eléctricamente protegido para prueba que muchos efectos como mi interés.

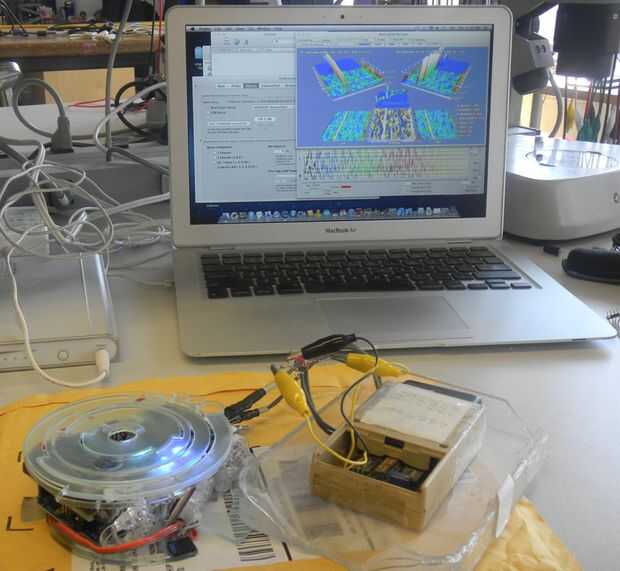

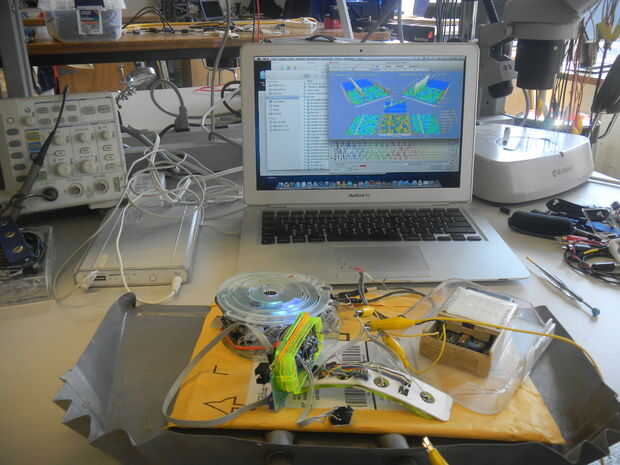

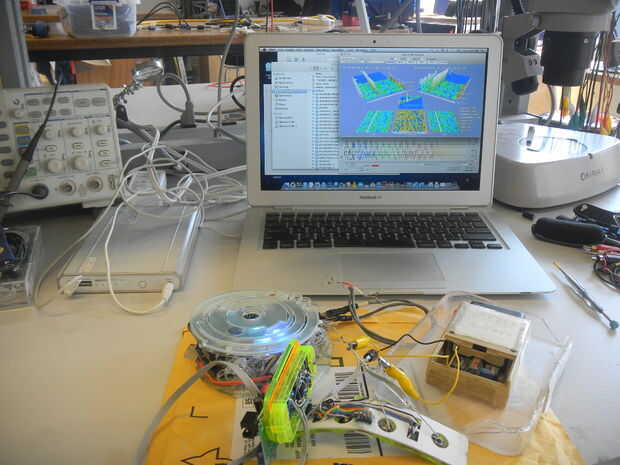

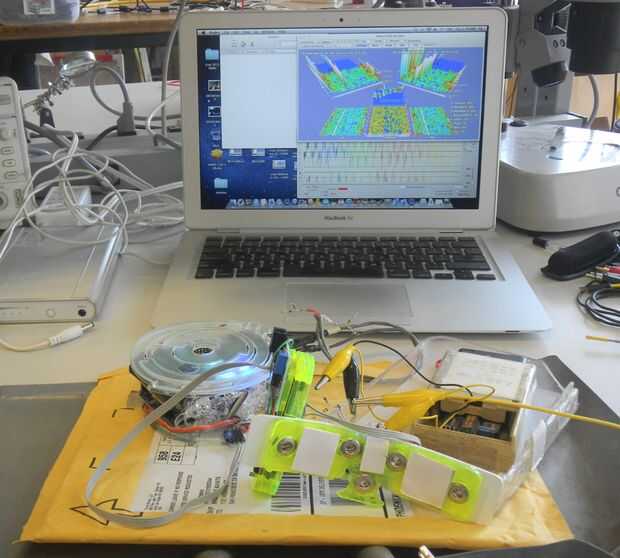

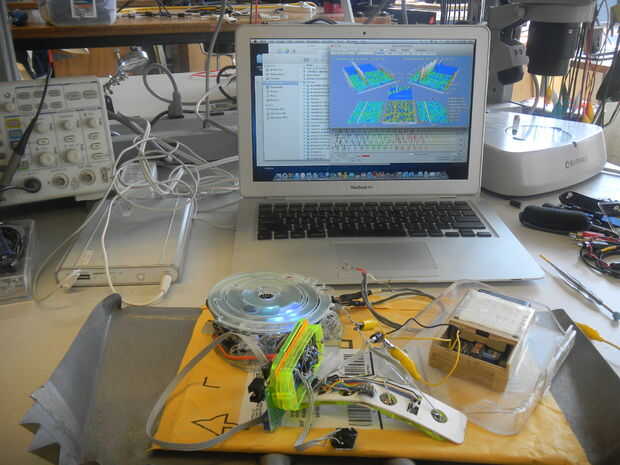

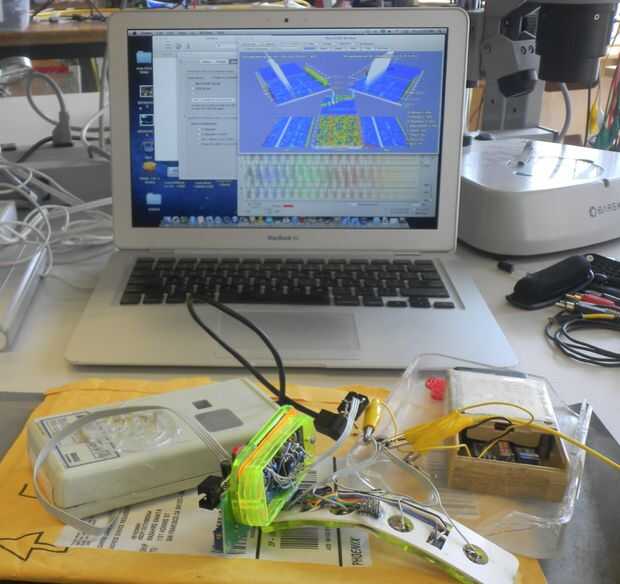

siguiente es el procedimiento de la prueba. prueba de ruido del amplificador y efecto de ruido de AC.
toda prueba utilizando OSC ohmio de 10 K, 100 K ohmios, 1000 K ohmios (1M ohmios), onda de 10 Hz, 10 micro V p -p.
IBVA aplicación para mostrar el espectro 3D, 256 Hz de muestreo, 512 puntos FFT, corte alto a 40 Hz, Mostrar wav raw. establecer el aumento máximo X 10. podemos ver el espectro de par de menos de 0,1 micro V con esta configuración. tal vez para la mayoría de la gente no es tan importante este ruido.

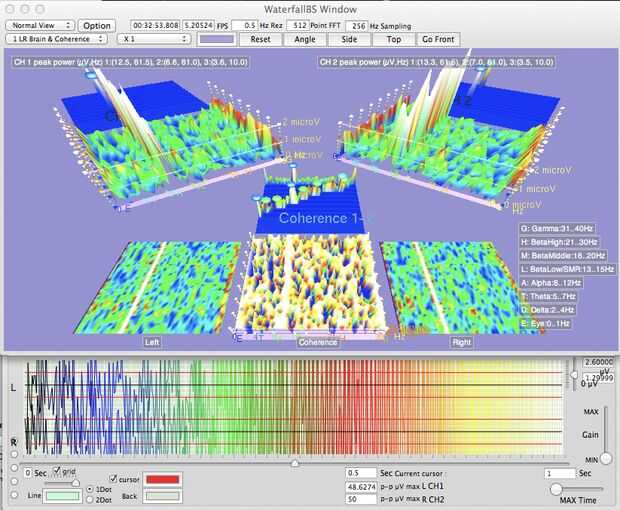

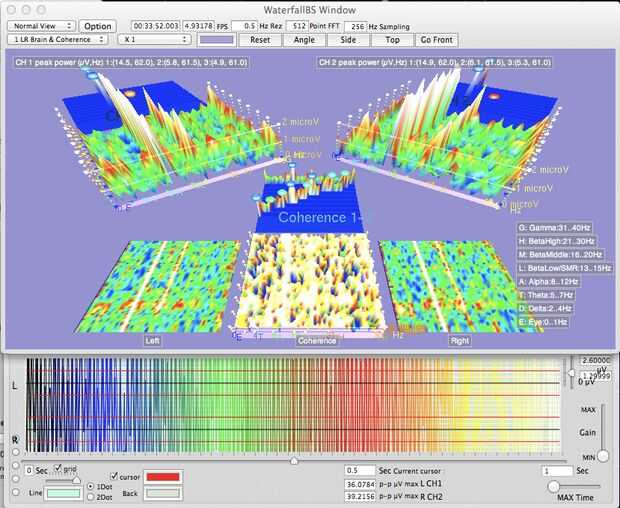

de imagen de prueba podemos ver con IBVA actual, casi 0 microvoltaje cuando 10 K ohmios de impedancia de la fuente. con prototipo 1, wed puede ver alrededor de 0.1 micro voltios cuando 10 K ohm. Amp HMD (usar el mismo amp como prototipo utilizado en 1) para conectar IBVA entonces micro casi 0 cuando 10 K ohm. Esto significa más ruido cuando usar Arduino. necesidad de investigar cómo reducir este ruido. tal vez referencia voltaje, no estoy seguro todavía. pero otra vez la mayoría de caso no hay problema para este ruido. generalmente no define ganancia como X 10 veces. así que no podemos ver este tipo de ruido. es sólo mi interés ver este ruido del amplificador que dependen de la impedancia de la fuente.
1000 K ohmios de impedancia de fuente hacen más ruido del amplificador también fáciles de ruido efecto desde cualquier lugar.
mayor problema es cómo reducir el efecto de ruido de AC de medio ambiente. Este efecto será grande al interior de la habitación o cerca de la máquina eléctrica.

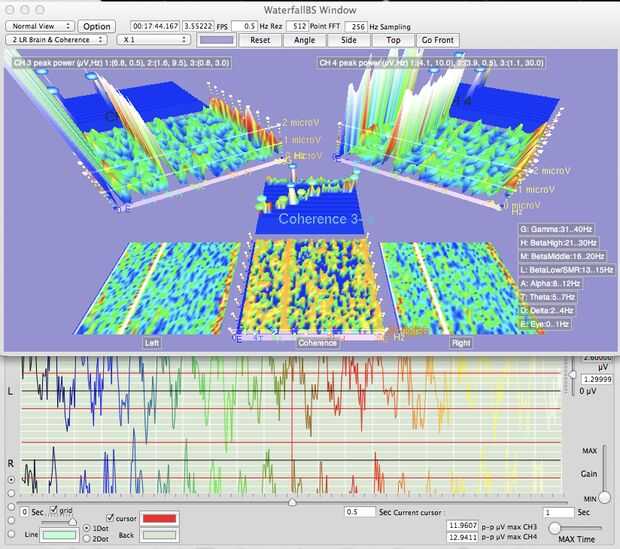

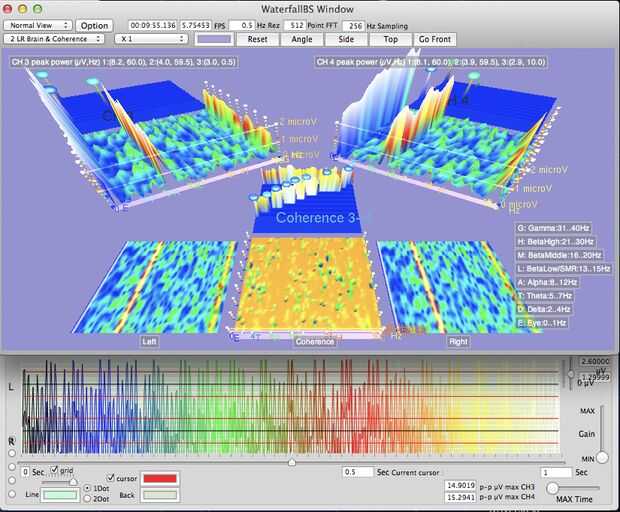

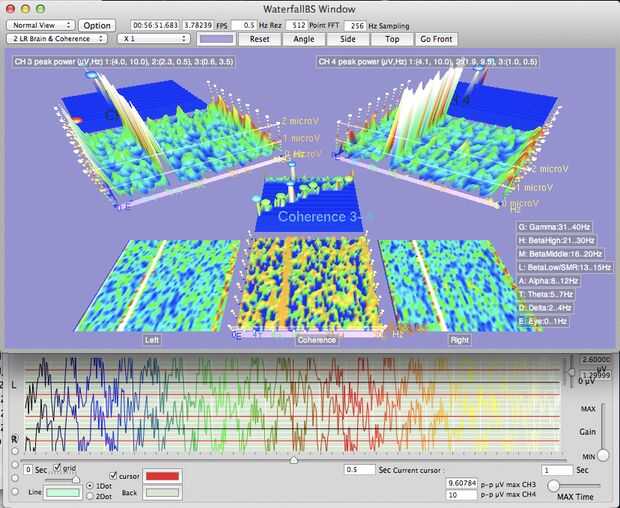

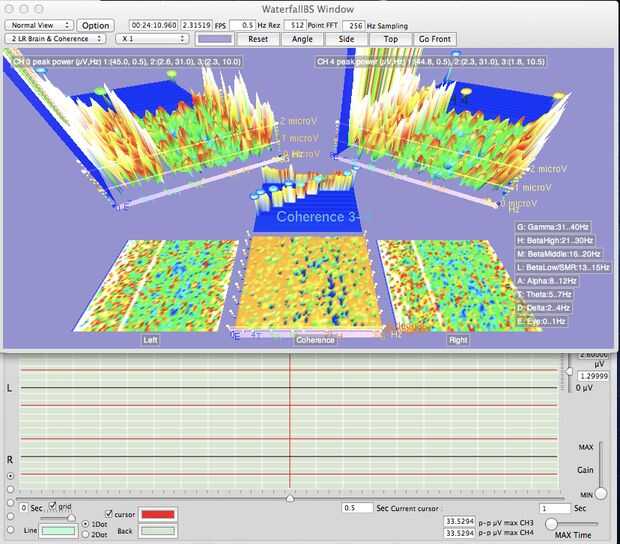

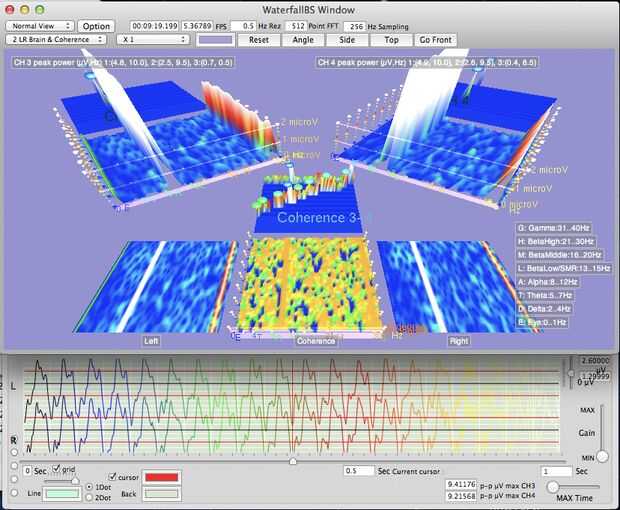

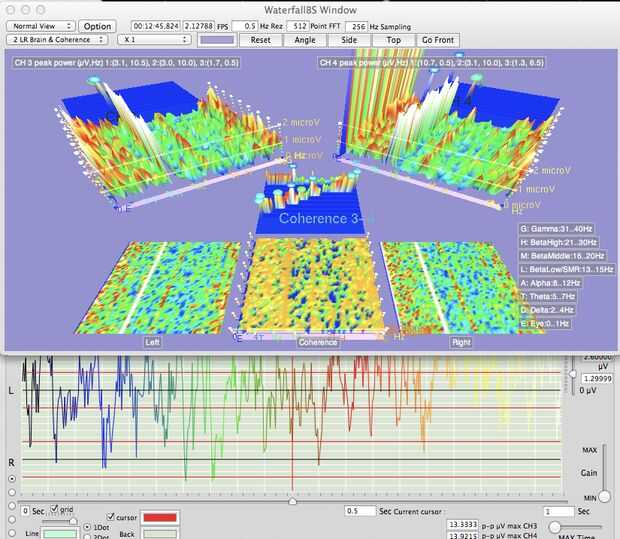

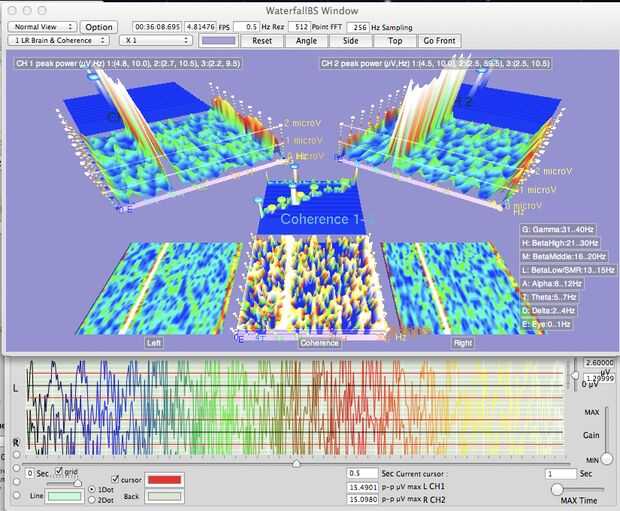

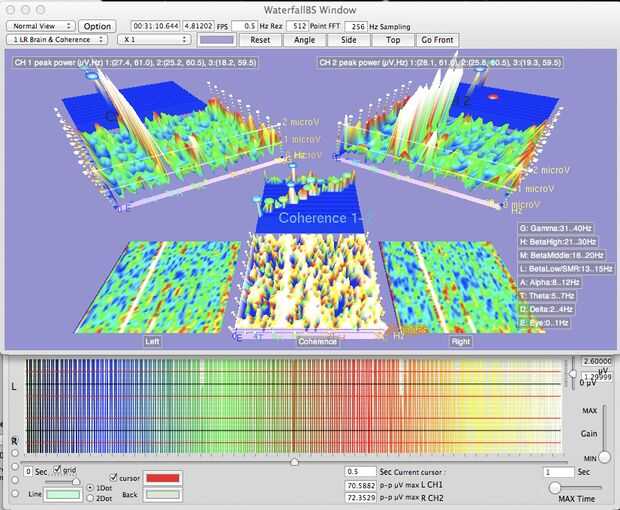

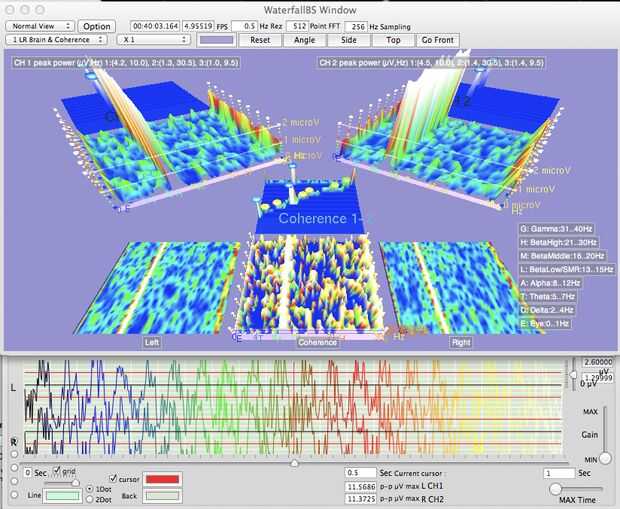

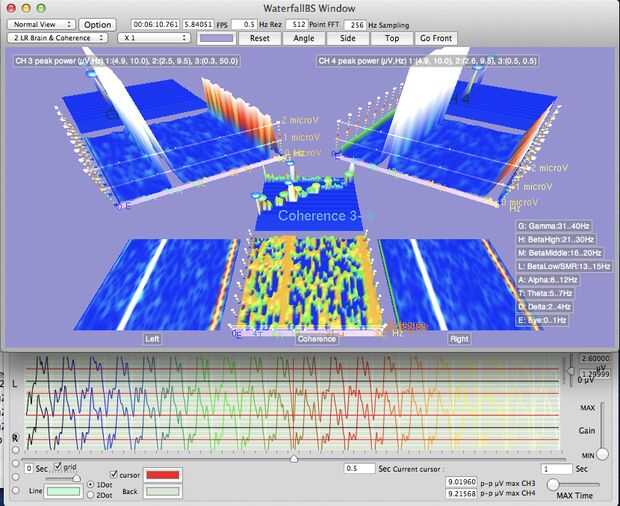

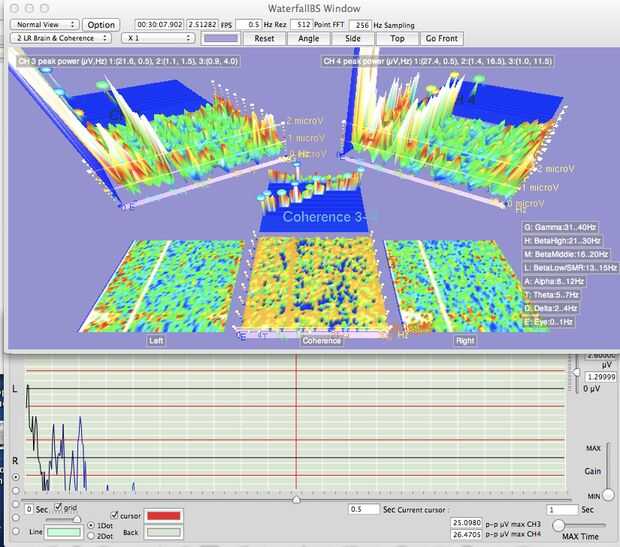

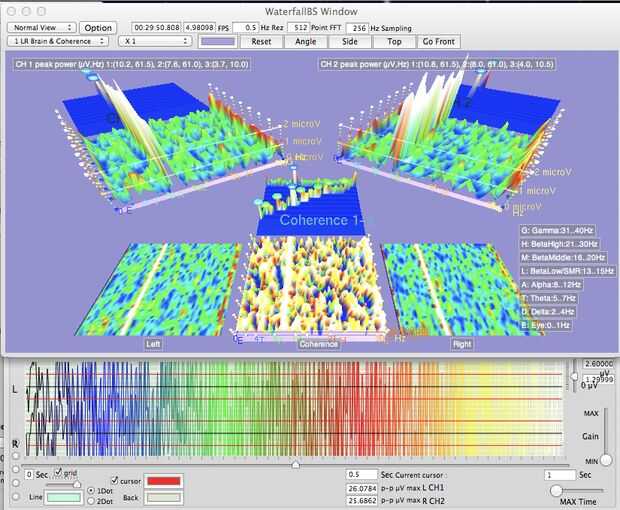

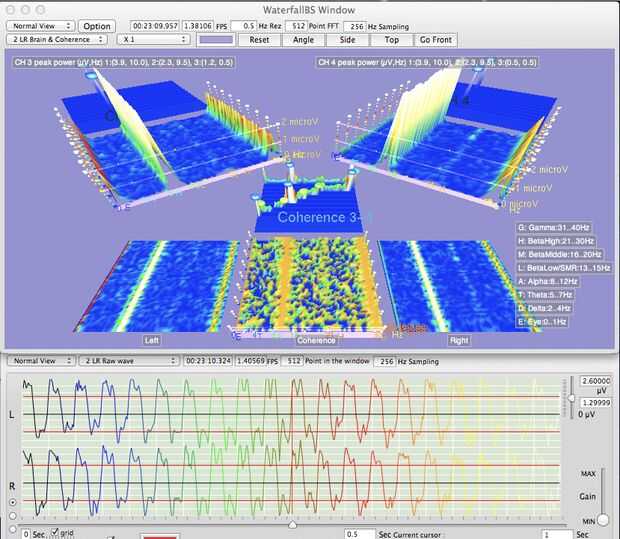

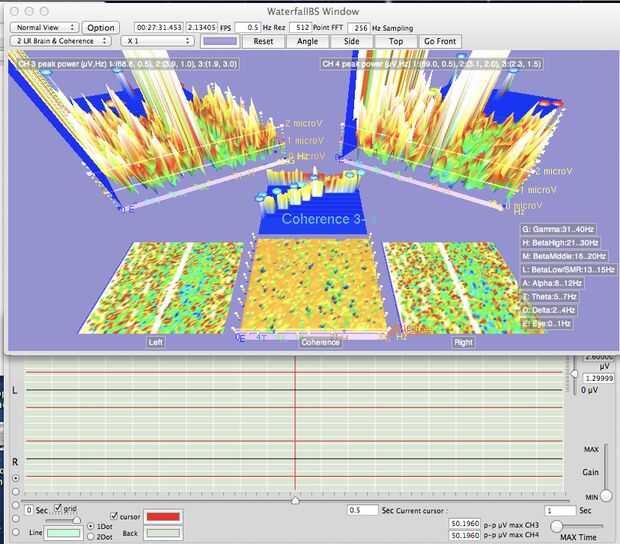

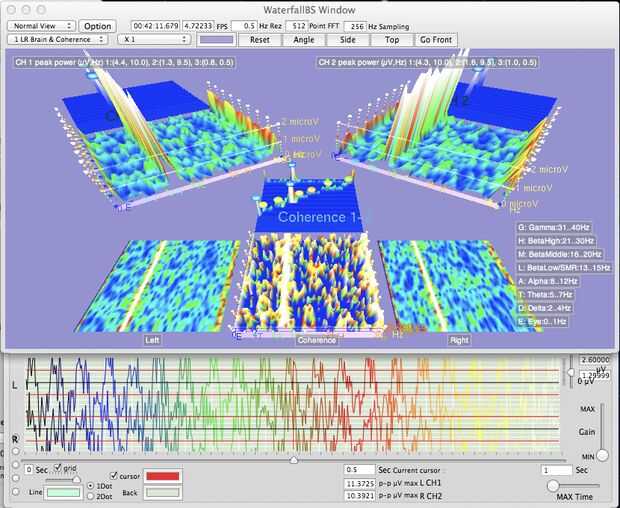

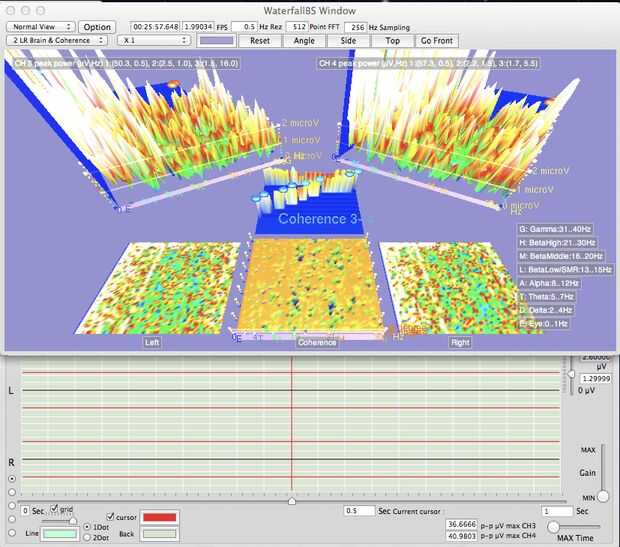

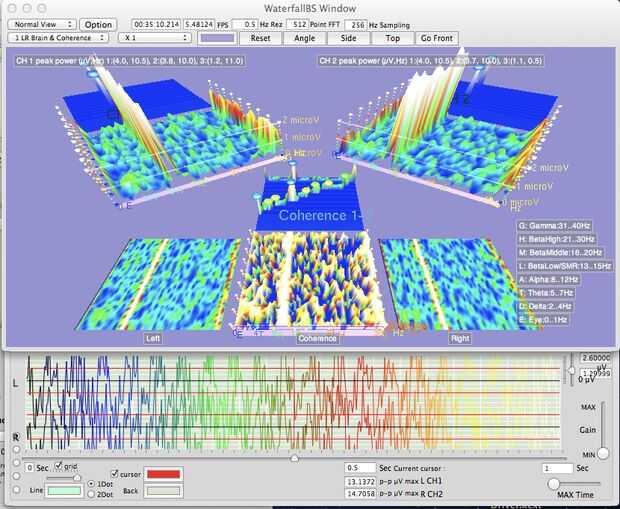

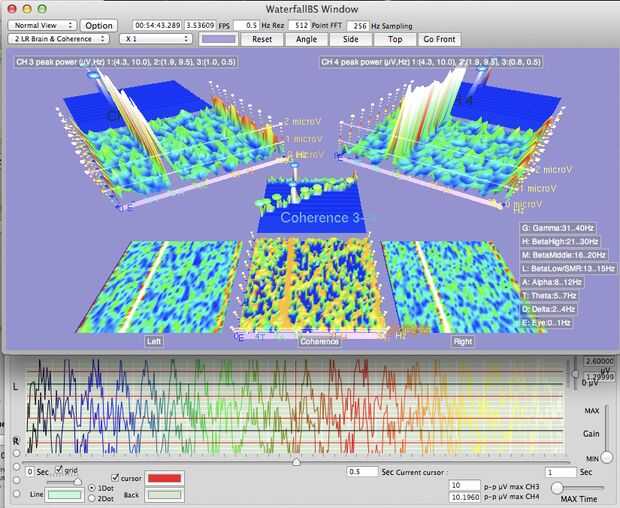

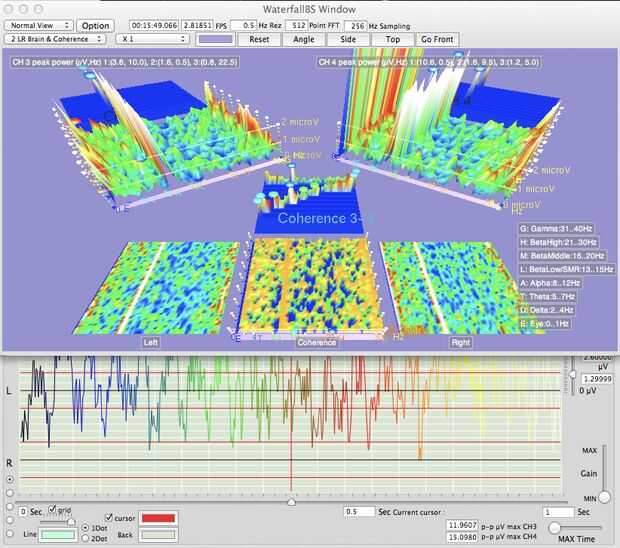

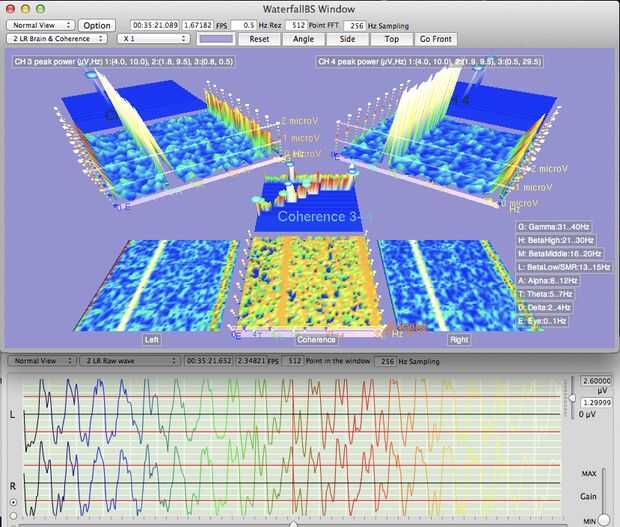

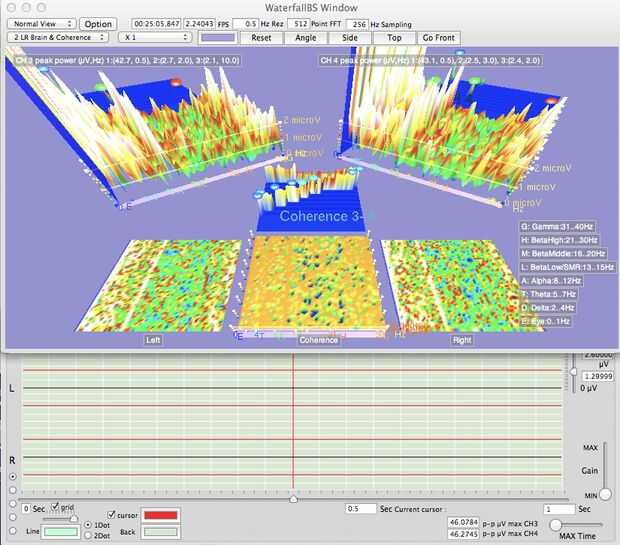

la siguiente es prueba de imágenes.

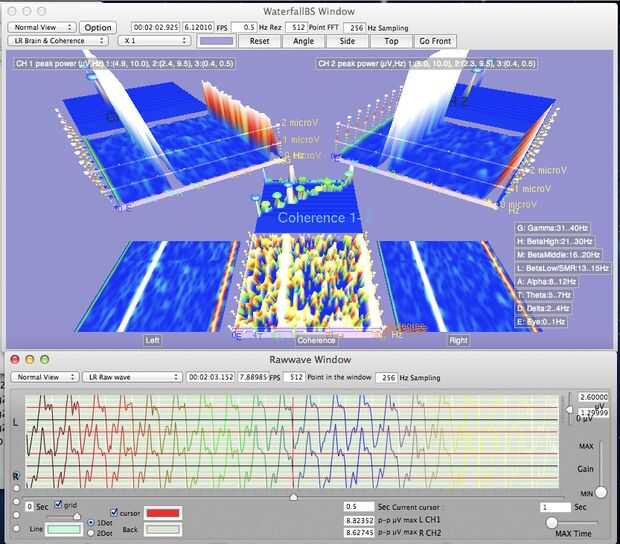

1: uso actual producto IBVA. 1-IBVA10K en esta sección es más agradable
1-IBVA10K

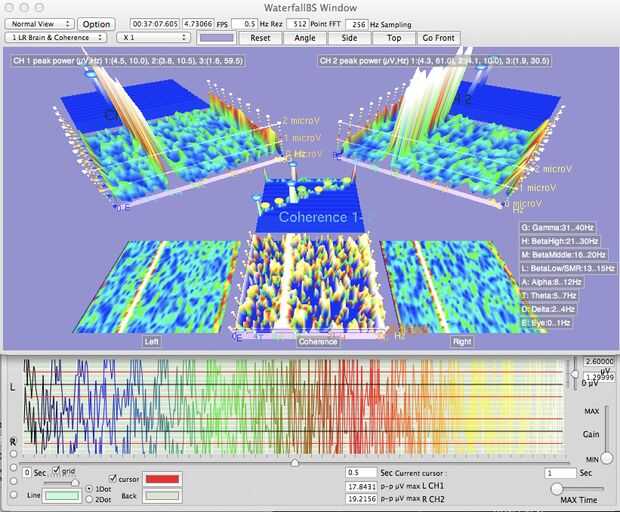

1-IBVA100K

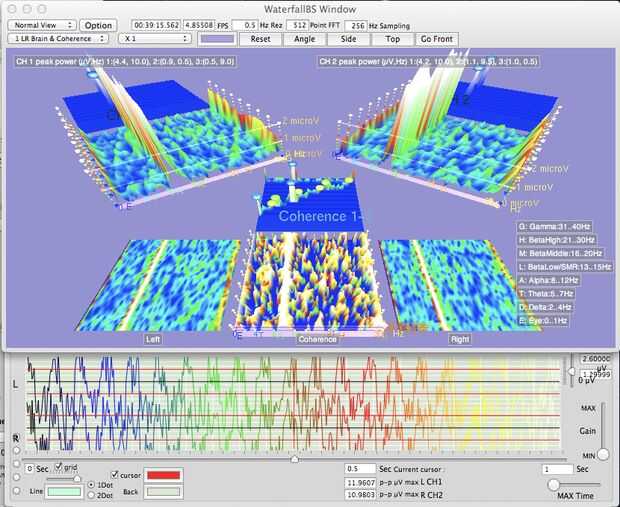

1-IBVA1000K

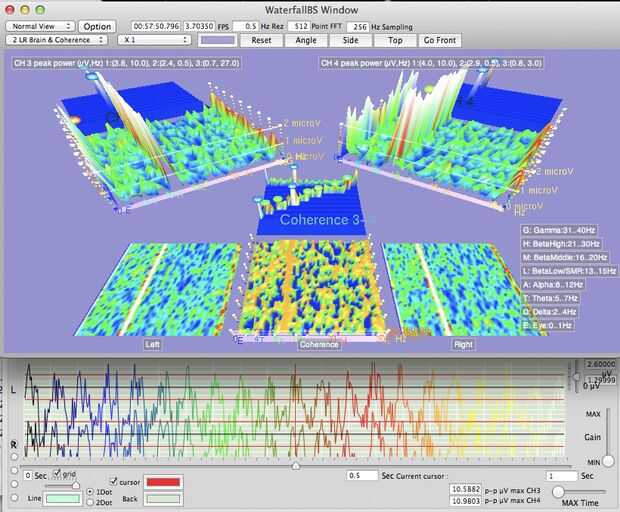

2: uso actual producto IBVA conectar segundo IBVA a mostrar ch 3 y ch 4. más agradable es 2-IBVA10K-ex en esta sección

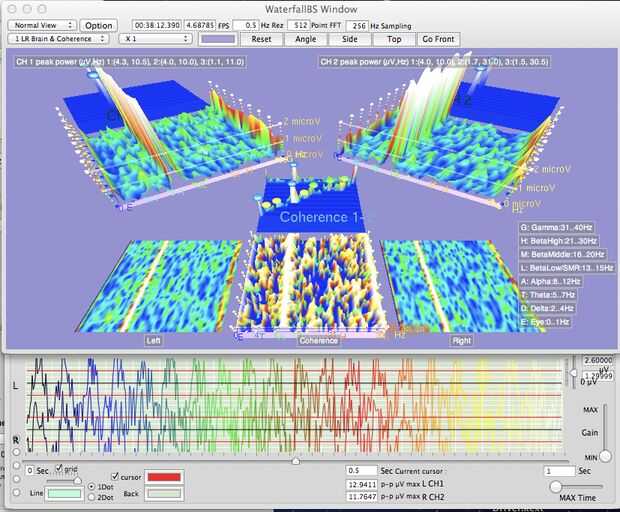

2-IBVA10K-ex
2-IBVA100K-ex
2-IBVA1000K-ex

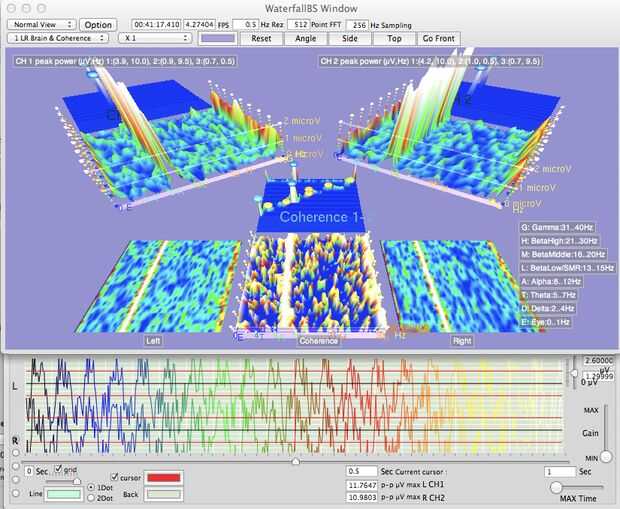

3: uso actual producto IBVA Conecte HMD amp SoundBrain salida Mostrar ch 3 y ch 4.
más agradable es 3-IBVAexHMD10K-batería + Shield en esta sección
prueba 3-ruido con amplificador HMD + IBVA
3-IBVAexHMD10K-batería + escudo
3-IBVAexHMD100K-batería + escudo

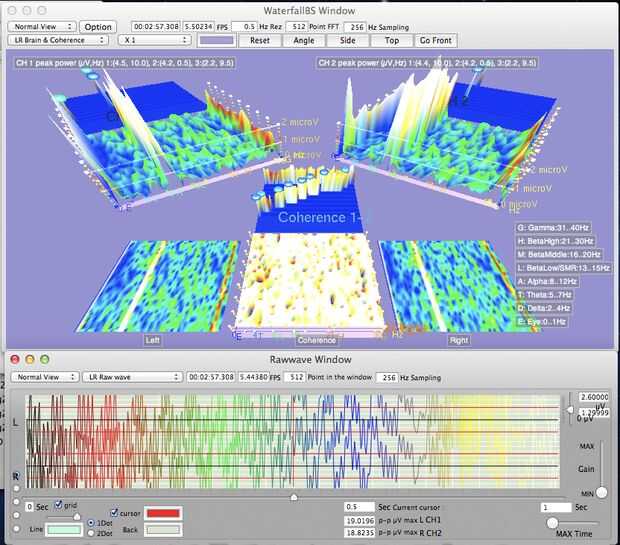

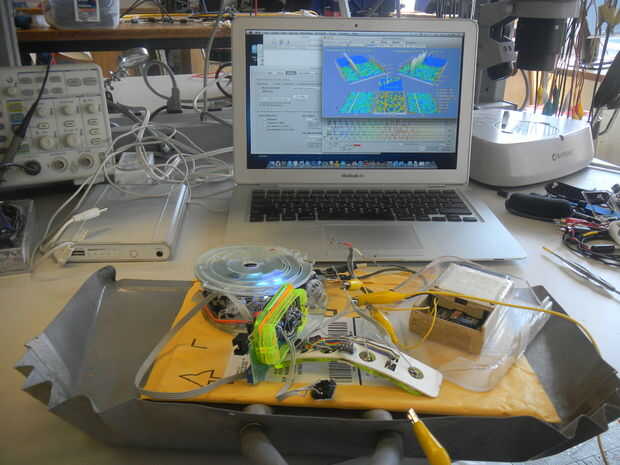

4: utilizar prototipo 1 con escudo diferente, tierra, operación de la batería/CA.
Medio escudo poner escudo en el amplificador.
Significa tierra de conexión tierra al escudo, no siempre conectar tierra hace bien resuelta. depende el caso.
Batería media uso pilas Mac Air.
CA de medio uso había funcionado aire Mac. todos estamos utilizando la conexión bluetooth. sin embargo todavía efecto conexión a Mac y de la que dependen de condición.
más agradable es 4-crop10K-batería + escudo + GND en esta sección
4-ruido prueba prototipo 1
4-crop10K-AC
4-crop10K-CA + escudo
4-crop10K-CA + escudo + GND
4-crop10K-batería + escudo + GND
4-crop100K - AC
4-crop100K - CA + escudo
4-crop100K - AC + escudo + GND
4-crop100K-batería + escudo + GND
4-crop1000K-AC
4-crop1000K-CA + escudo
4-crop1000K-CA + escudo + GND
4-crop1000K-batería + escudo + GND

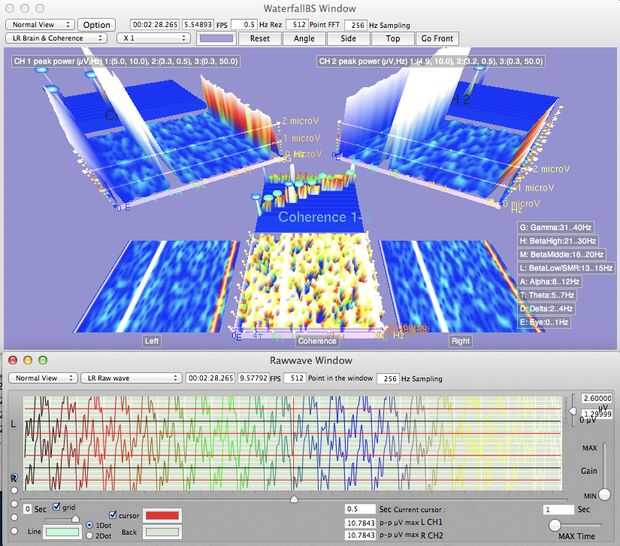

5: uso de prototipo 1 conectar amplificador HMD para mostrar ch 3 y ch 4. usar escudo, tierra, operación de la batería/CA.
más bien es de 5-cropEx10K-batería + escudo + GND en esta sección
prueba 5-ruido con amplificador HMD + prototipo 1
5-cropEx10K-AC
5-cropEx10K-CA + escudo
5-cropEx10K-CA + escudo + GND
5-cropEx10K-batería + escudo + GND
5-cropEx100K-AC
5-cropEx100K-CA + escudo
5-cropEx100K-CA + escudo + GND
5-cropEx100K-batería + escudo + GND
5-cropEx1000K-AC
5-cropEx1000K-CA + escudo
5-cropEx1000K-CA + escudo + GND
5-cropEx1000K-batería + escudo
5-cropEx1000K-batería + escudo + GND
