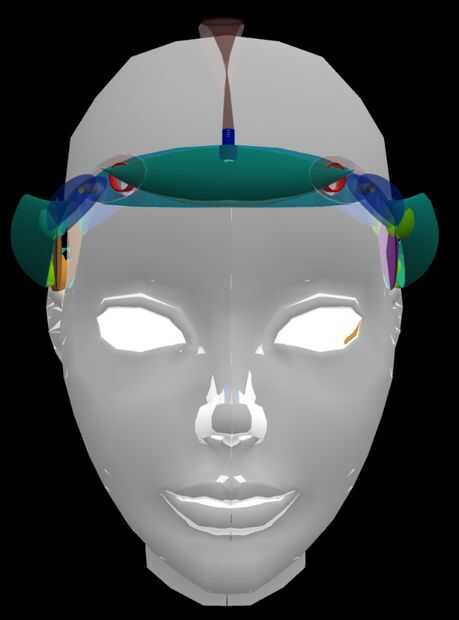

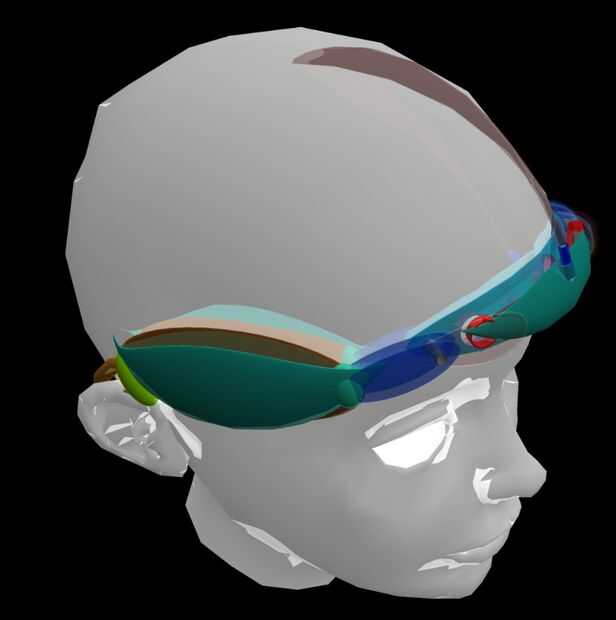

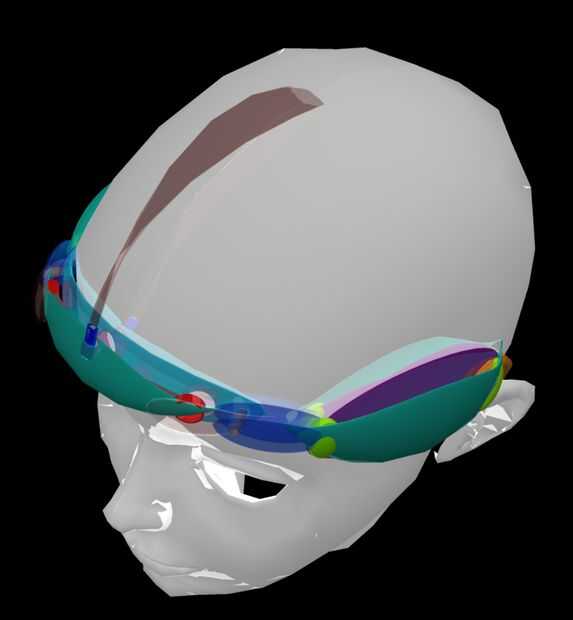

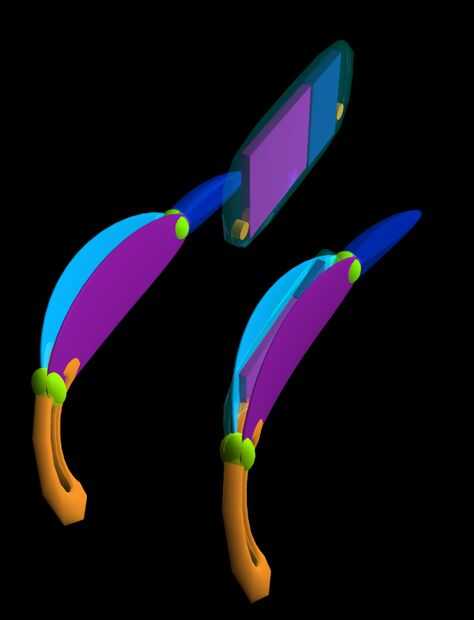

Paso 12: cabeza juego 3D archivos de modelo y stl
actualizada el 20 de octubre de 2012
archivos de stl en 08 de noviembre de 2012 actualizados: tamaño fijo y un acoplamiento para impresora 3D.

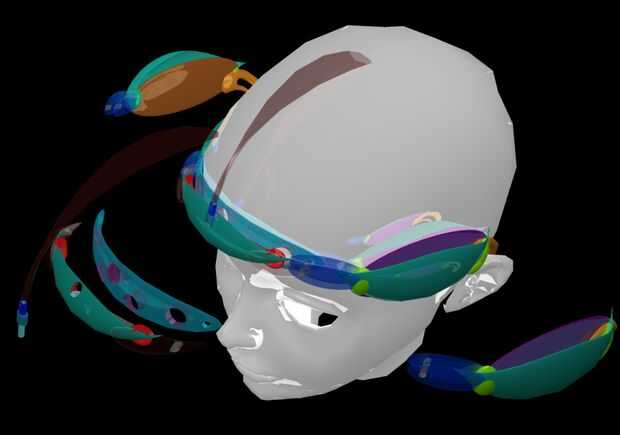

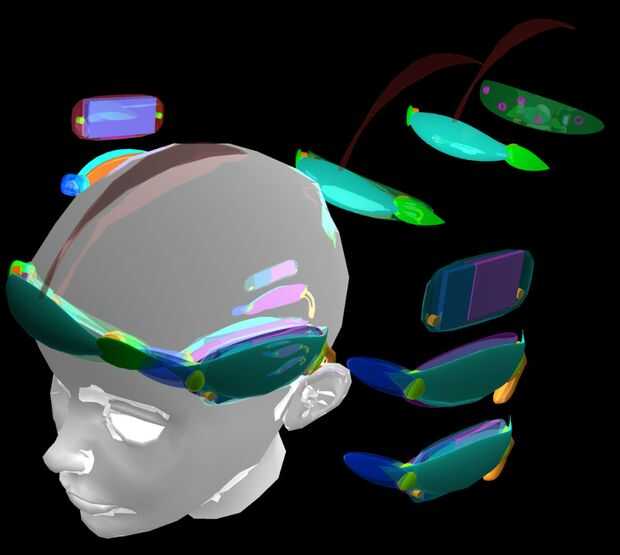

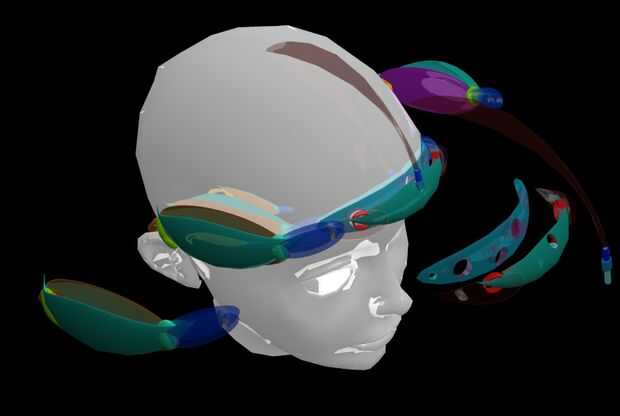

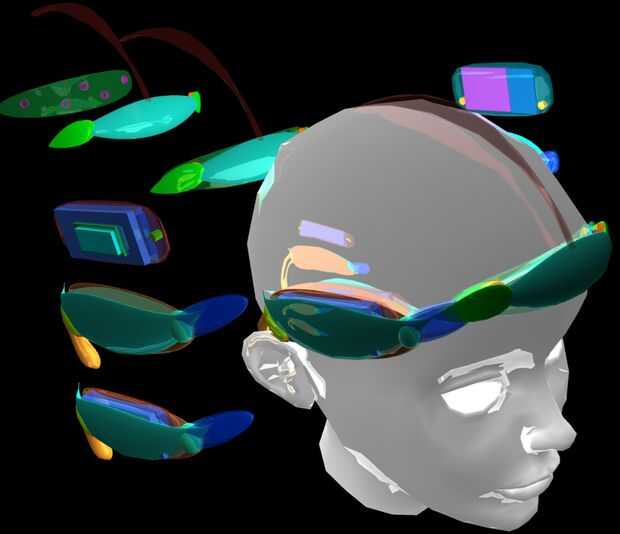

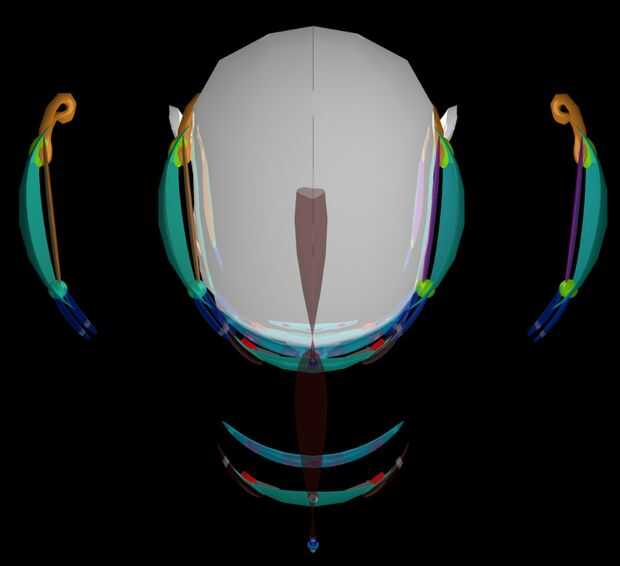

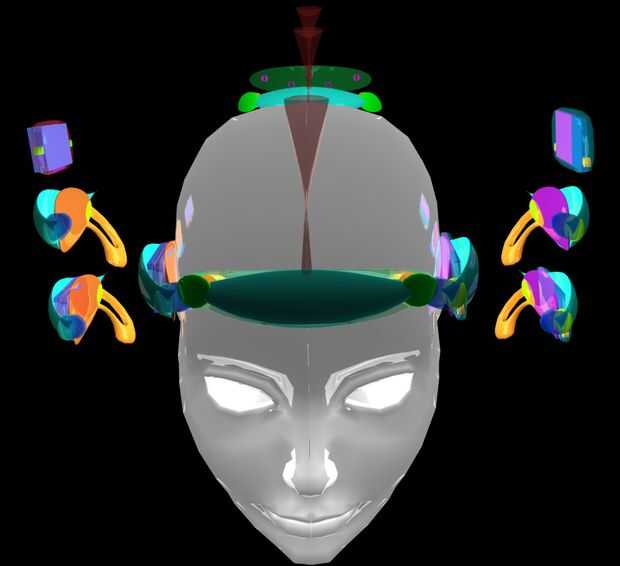

total de 6 objetos para hacer juego.
Descarga de archivos STL con tamaño y material información:
Tiña de unidad de archivo STL es m.
Modelo 3D hecho con archivo de mb de Maya, entonces exportar archivos fbx.
abierto con máximo 3Ds unidad tiña m, exportar fichero stl.

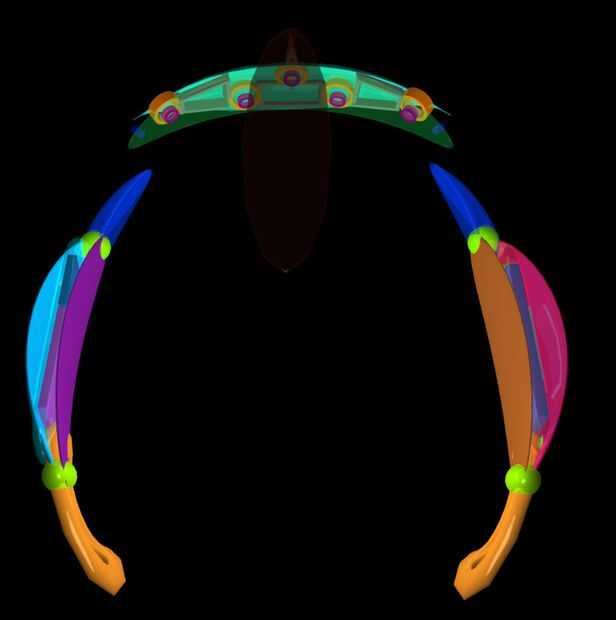

Este modelo es nada como modelo mecánico.

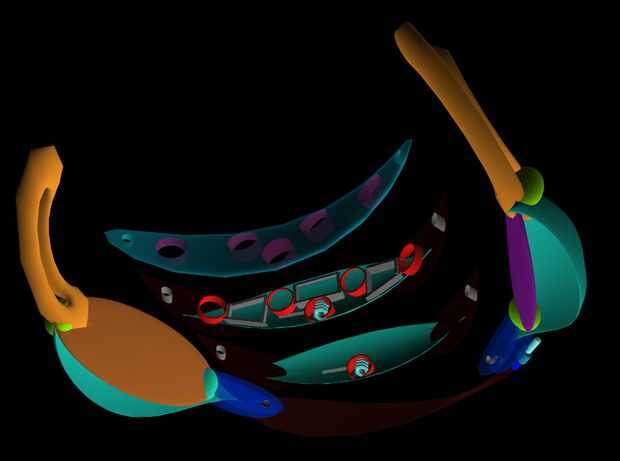

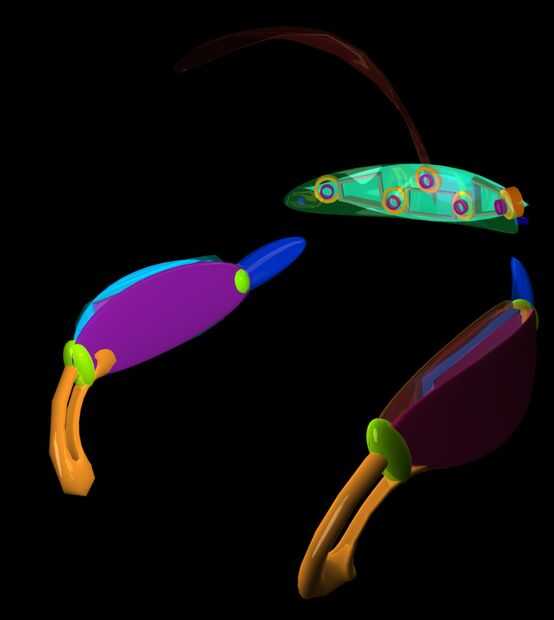

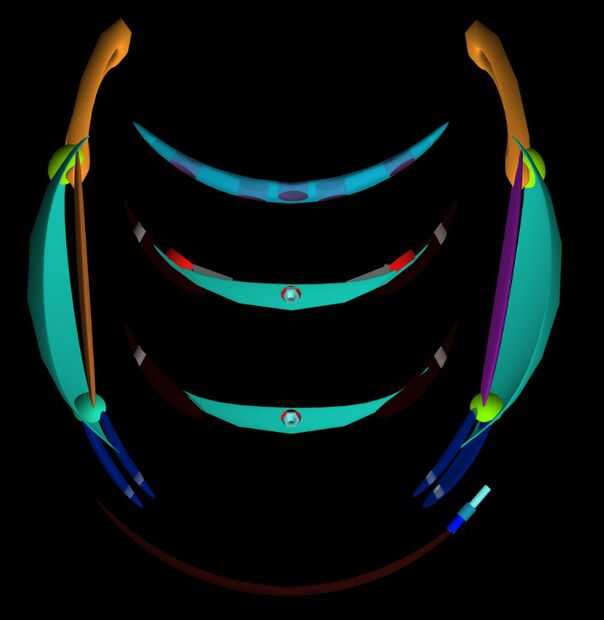

sólo "Doble cabeza" piezas tiene tornillo para conectar la "unidad 1 de la cabeza del" o "Cabeza unidad 2". "Unidad 1 de la cabeza del" y "Cabeza unidad 2" tiene la tuerca.

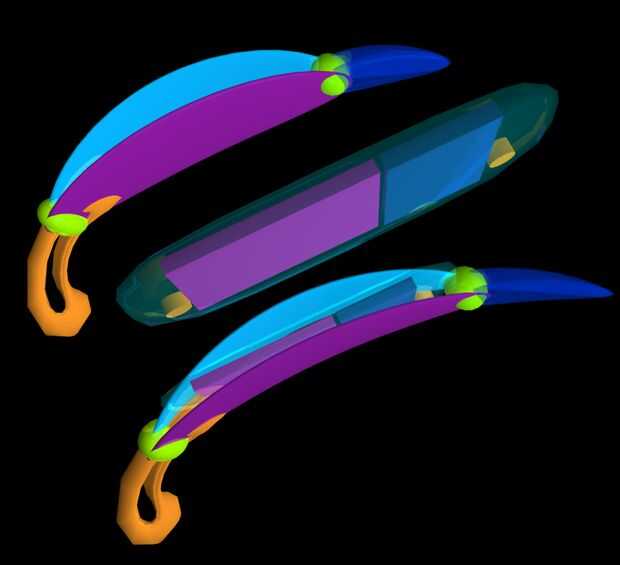

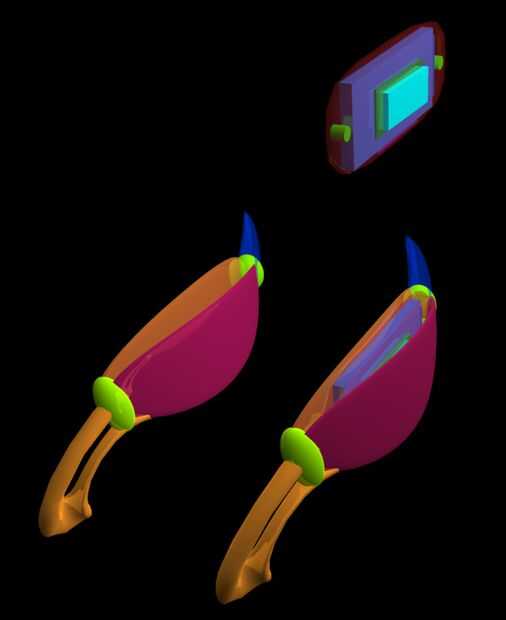

"Unidad de la derecha" amplificador de filtro y Arduino pro mini Bluetooth, mismo que utiliza para HMD.

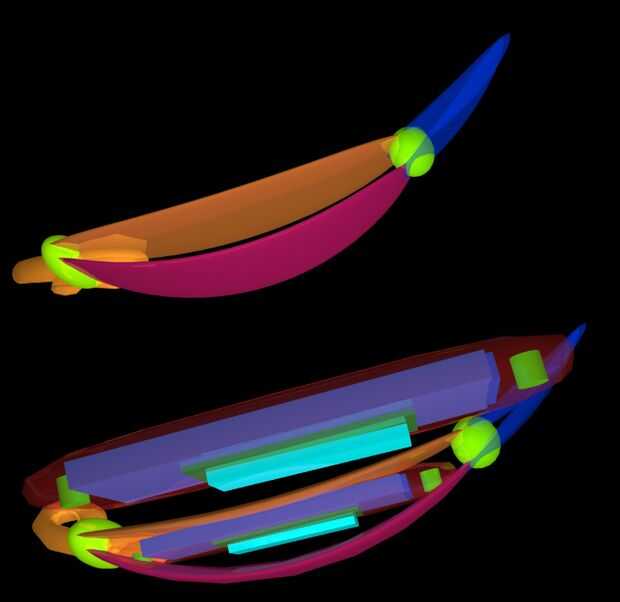

"Unidad de la izquierda" para la batería y DC-DC, mismo que se utiliza para HMD.
"Unidad 3 de la cabeza del" va al frente, necesita usar material gomoso.

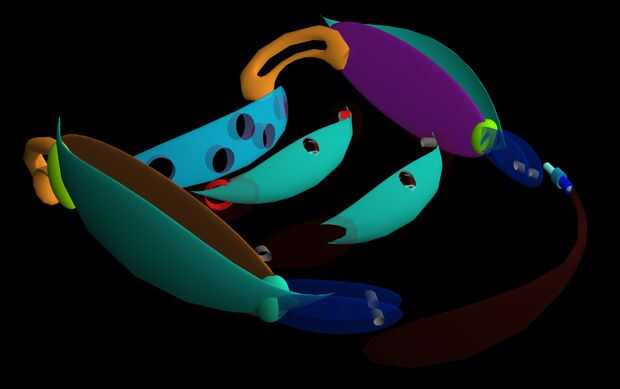

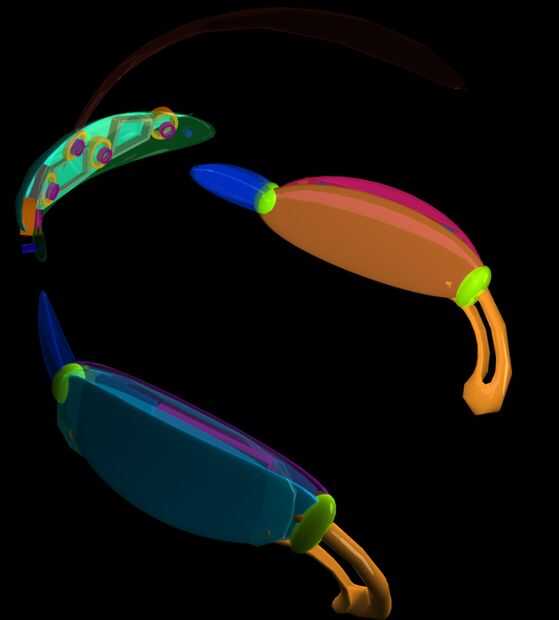

este archivo incluye todo objeto 6:
215 mm X 197 mm X 61 mm
Tl UnitPartsOnly6-NS2.s
Unidad del lado derecho:
necesidad de utilizar poco material suave
51 mm X 196 mm X 61 mm
Tl UnitPartsOnly6R-NS2.s
Unidad de la izquierda:
necesidad de utilizar poco material suave
60 mm X 196 mm X 58 mm
Tl UnitPartsOnly6L-NS2.s
1 jefe de unidad:
ABS-como el material
134 mm X 46 mm X 25 mm
Tl UnitPartsOnly6HEAD1-NS2.s
Jefe Unidad 2:
ABS-como el material
132 X 46 X 25 mm
Tl UnitPartsOnly6HEAD2-NS2.s
Jefe Unidad 3:
material de goma negro
127 X 33 X 27 mm
Tl UnitPartsOnly6HEAD3-NS2.s
Cabeza doble:
ABS-como el material
159 X 45 X 23 mm
Tl UnitPartsOnly6HEADfold-NS2.s
