Abra el hardware de la interfaz de onda cerebral (15 / 17 paso)

Paso 15: cerebro INAMP OPAMP

1, 2, 3, 4 circuito es cerebro INAMP OPAMP.

1:

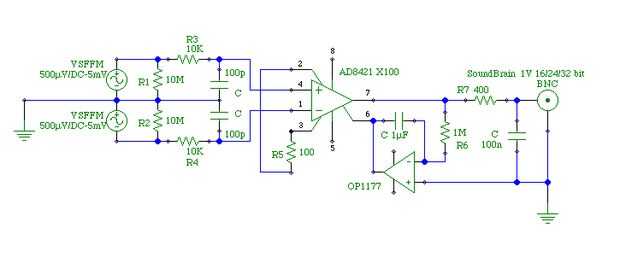

SoundBrain inamp: salida Conecte a entrada de dispositivo de audio de 16 bits/24 bits/32 bits. necesidad de conectar el dispositivo de audio funciona con batería o vía óptica / wifi aislamiento.
Respuesta en frecuencia es depende del dispositivo de audio.
en caso de conectar a Mac línea entrada luego de-6 dB (1/2) en 2..3 Hz (frecuencia de Delta).
Usar función de SounBrain de IBVA (versión completa aplicación IBVA) para ver el espectro de audio como espectro de la onda cerebral en tiempo real y reproducción. Para ver en alta resolución SoundBrain frecuencia es necesario configurar la "Ventana de configuración de sonido" de IBVA FFT punto 32768 y Mac «dispositivos de Audio"en línea de frecuencia de muestreo 8 k Hz (0.244140625 Hz resolucion), 16 K Hz (0.48828125 Hz resolución). Puede utilizar SoundBrain frecuencia para interactuar con la animación de Quartz Composer. Podemos hacer la baja frecuencia de sonido: animación interactiva de infrasonido (menos de 20 Hz) con aplicación de IBVA.

también puede utilizar cualquier aplicación de audio para ver ondas cerebrales como sonido. Visualización de frecuencia baja es sin embargo generalmente visualizador de música limitada 20 Hz. Apple Quartz Composer también limitada a 20 Hz.

Este circuito de SoundBrain es más sencillo interfaz de ondas cerebrales, pero cierta limitación para utilizar este. sólo funciona bien cuando la impedancia de la fuente es 2 K ohmios a ohmios de 100 K - 200 K.

Lista de partes:

amplificador cabezal: AD8421 X 2
Amplificador servo de CC: OP1177 X 2
R: 10 M ohmios X 4
R: 1 M ohmios X 2
R: 10 K ohmios X 4
R: 400 ohmios X 2
R: 100 ohm X 2
C: 105 X 2 (C: 1 μF = 1.000.000 pF: 0,16 Hz corte bajo, uso 0.1 μF es bajo corte 1,6 Hz)
---f (Hz) = 1 / (2 π RC): R = 1 M ohmios: π = 3.14159
C: 100 pF X 4
C: 100 nF X 2
C: 104 X 4 (pase de energía con de AMP)

también necesitan alimentación DC-DC. +-12 V

electrodo: X 5
carpeta de electrodo: X 5
electrodo pad: X 1
cable (3 conductores con blindaje) 1 m a 2 m: X 1
conector y el PIN (PIN 4): X 1
estéreo RCA / 3,5 mm conector: 1 X

2:

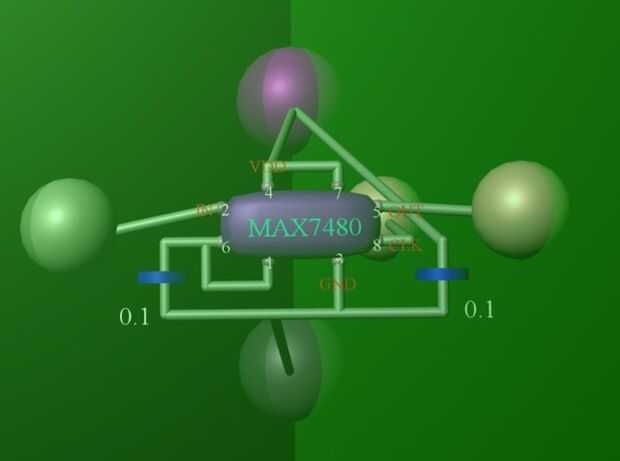

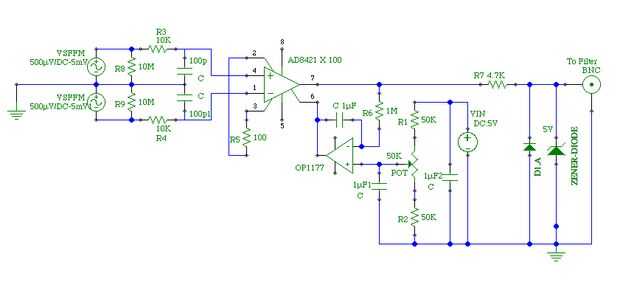

necesario conectar la salida al filtro (MAX7480) antes de la entrada AD de 16 bits.
ejemplo anuncio: 16 bits AD + PGA ADS1115 vía interfaz I2C con Arduino, frambuesa pi, etc..
sólo funciona bien cuando la impedancia de la fuente es 2 K ohmios a ohmios de 100 K - 200 K.

3:

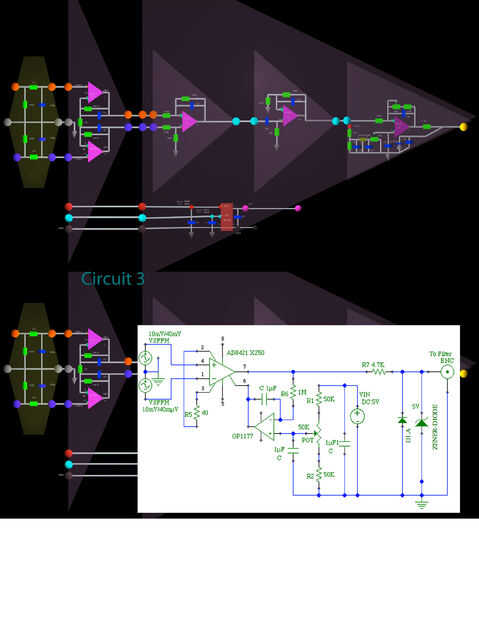

sustituir el equilibrio AMP, amp compensado con OPAMP INAMP del diagrama 6. Utilice OPA2111 mismo como amplificador de cabeza. Esta operación de manera estable con condiciones diferentes. salida conectar Arduino es mismo diagrama paso 6 y 11 de paso del filtro.

4:

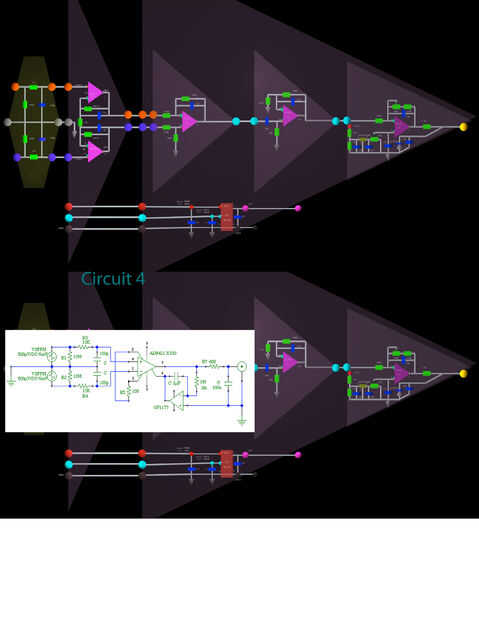

Uso de INAMP OPAMP como amplificador de cabeza. luego utilice mismo amplificador compensado como diagrama 6.
sólo funciona bien cuando la impedancia de la fuente es 2 K ohmios a ohmios de 100 K - 200 K.

PS:

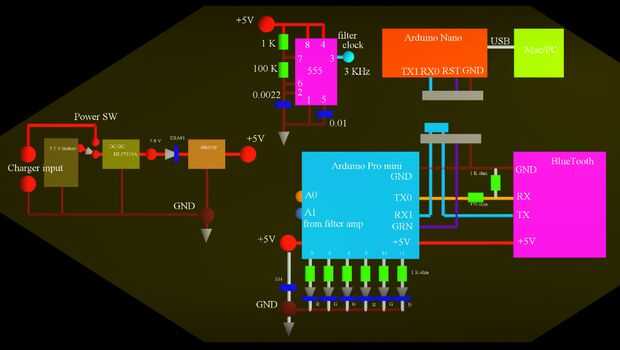

Uso 4 X 5 V bajo caída de regulador de voltaje DC-DC, filtro, Arduino y Bluetooth interfaz.

=============
gama de conductancia de la piel y el electrodo es de 10 K... 1 M ohm en general dicen.
algunos caso más de 1 M, a menos de 10 K.

Amplificador trabaja bien: significa la misma densidad espectral de ruido de tensión como resistencia.
OPA2111 funciona bien con cuando la impedancia de la fuente es 20 K ohm a 10 M ohm
AD8421 funciona bien con cuando la impedancia de la fuente es 2 K ohmios a ohmios de 100 K - 200 K.

con OPA2111, cuando la impedancia de la fuente es menos de 20 K ohm entonces más ruido que el Resistor, pero ese ruido caso es pequeño, de todos modos.
con AD8421, cuando la impedancia de la fuente es de más de 200 K ohmios entonces más ruido que el Resistor, esta necesidad de media para utilizar con cuidado para la piel y el electrodo de conexión. efecto de ruido de alta impedancia mucho. Uso del circuito No 1, No 2 y 4 No necesitan cuidar de esto.

Diagrama de filtro y Arduino es igual que el diagrama del paso 6. Diagrama de Arduino es modo de ejecución.

Para elegir INAMP, OPAMP necesario especificaciones de siguiente de cuidado.
Baja había entrada de ruido ruido de voltaje y ruido actual.
Baja corriente de polarización
Bajo offset
Baja deriva
ganancia de lazo abierto alto
alto rechazo de modo común
impedancia de entrada alta
Densidad espectral de ruido de tensión resistencia de la fuente VS funciona como ruido de resistencia.

no es fácil encontrar uno bueno. siguiente es una de la razón.
AD8421 dice: 3.2nV root Hz ruido del voltaje de entrada
AD8429 dice: 1nV root Hz ruido del voltaje de entrada
parece que AD8429 es el más bajo nivel de ruido, pero es no es cierto. ruido es necesario calcular con ruido actual. De AD8421 ruido de voltaje Total + ruido actual es menor que AD8429. también sin especificación de densidad espectral de ruido de tensión VS fuente de resistencia para AD8429.

siguiente paso mostrar resultados de la prueba real del ruido, etc..
