Paso 16: Foto de AMP IN y prueba
Foto:

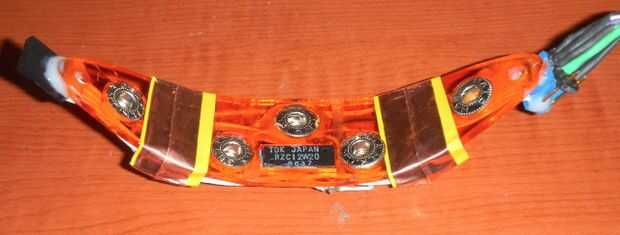

lado del electrodo de inamp

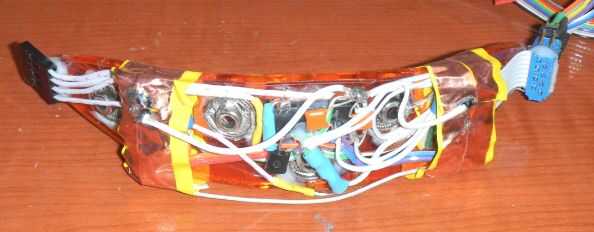

inamp

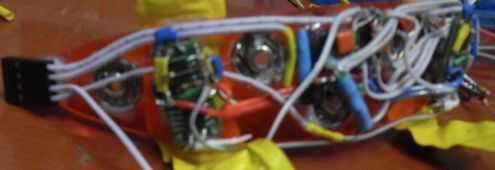

filtro cabeza inamp

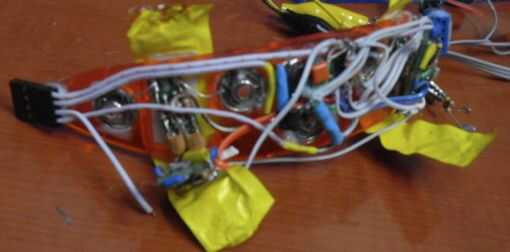

inamp lado

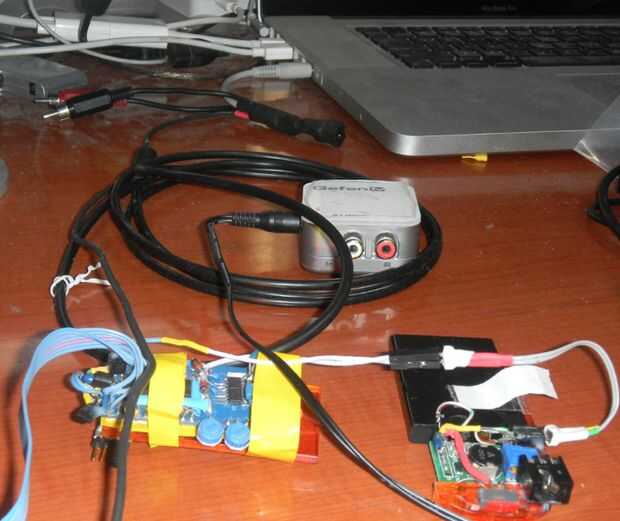

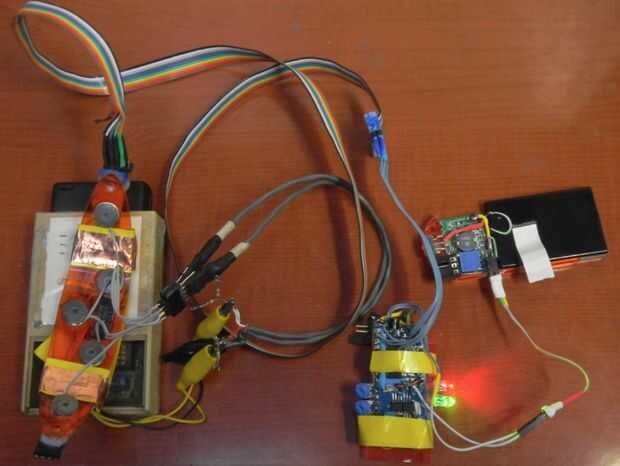

conectarse OSC IN-AMP para la prueba.
Conecte SoundBrain IN-AMP salida a entrada de línea de Mac.

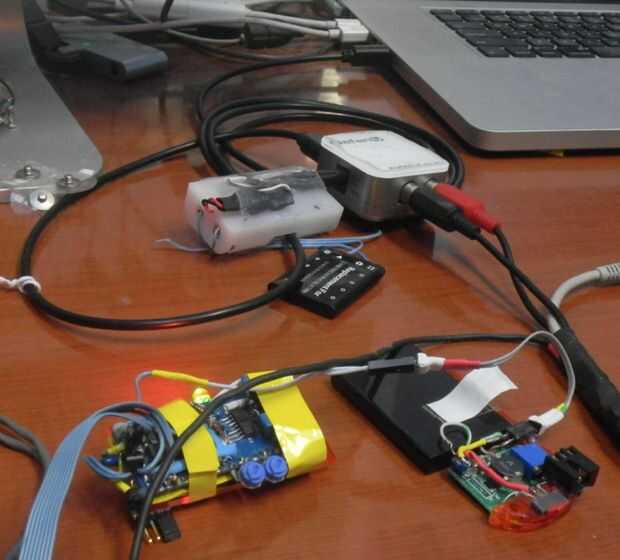

conectar SoundBrain IN-AMP salida para interfaz óptica de RCA a entrada de línea de Mac.
interfaz óptico de uso es bueno para reducir el ruido de corriente alterna y más respuesta en frecuencia buena (que depende del interfaz óptico).
Este cabezal de AMP IN establece obras como salida SounBrain. También trabajar con unidad «filtro amp, Arduino, LED, Bluetooth» bluetooth interfaz de ondas cerebrales.
podemos ver ondas cerebrales vía bluetooth interfaz y SounBrain través de entrada de sonido junto que IBVA aplicación. siguiente es resultados de la prueba de SounBrain y ondas cerebrales.
«filtro amp, Arduino, LED, Bluetooth» unidad es igual que en el paso 11. Circuito total es paso 14, circuito 4.

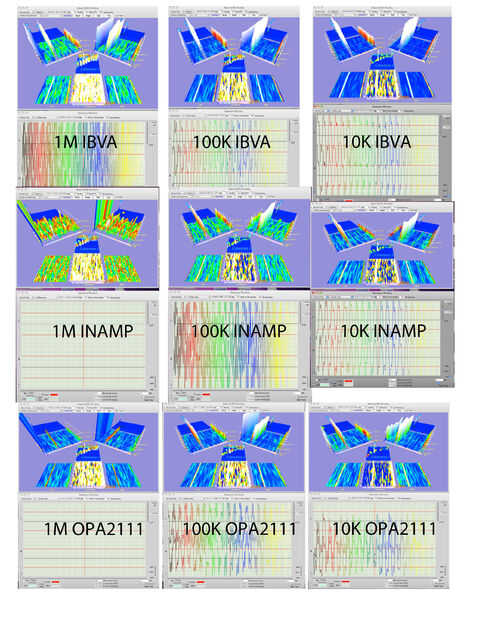

test1:
conectar 10 Hz OSC inamp electrodo entrada.
usar 1 M, 100 K, 10 K resistencia de la fuente para ver el ruido.
también conectar igual a unidad IBVA y OPA2111 Arduino UNO (paso 7) para ver la diferencia de ruido.
con 1 M ohmios fuente resistencia IBVA, más ruido, pero puede ver agradable señal de 10 Hz.
con INAMP resistencia de la fuente de 1M ohm, más ruido y no es fácil de ver 10 Hz señal.
Unidad OPA2111 Arduino UNO (paso 7) puede ver el mismo ruido para la prueba de 1M, 100K, de 10 K. Este ruido por mi construcción, no utilizar PCB.

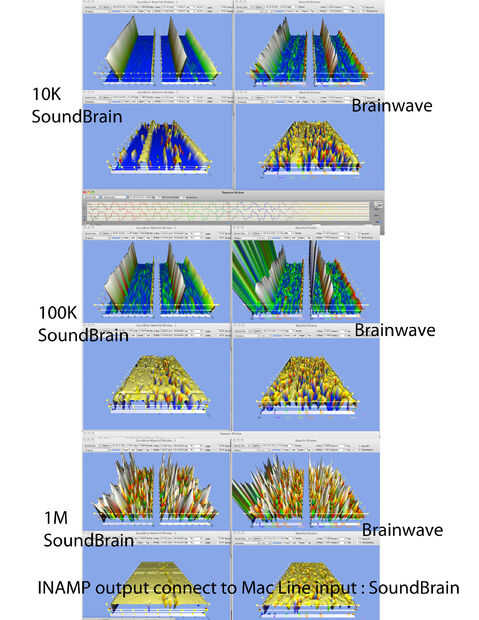

test2:
Conecte la salida de Soundbrain a la entrada Line de Mac.
Prueba de ruido IN-AMP con 1M, 100K, 10K resistencia de la fuente con SoundBrain y ondas cerebrales.
SoundBrain es menos ruido. Resistencia de la fuente de 1 M es muchos ruidos.

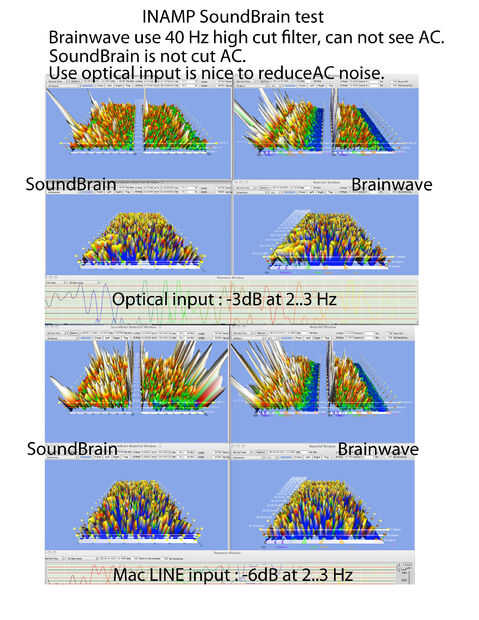

test3:
Prueba de INAMP SoundBrain.
Ondas cerebrales usar filtro de corte de 40 Hz de alto, no puede ver AC.
SoundBrain no se corta A.C. uso entrada óptica es bueno reduceAC ruido.
Conecte la salida de Soundbrain a la entrada Line de Mac.
Conecte la salida de Soundbrain a la entrada RCA del interfaz óptico. conexión óptica a la entrada Line de Mac.
Entrada óptica:-3 dB a 2..3 Hz. entrada de línea Mac:-6 dB a 2..3 Hz
Interfaz óptico de uso GefenTV.

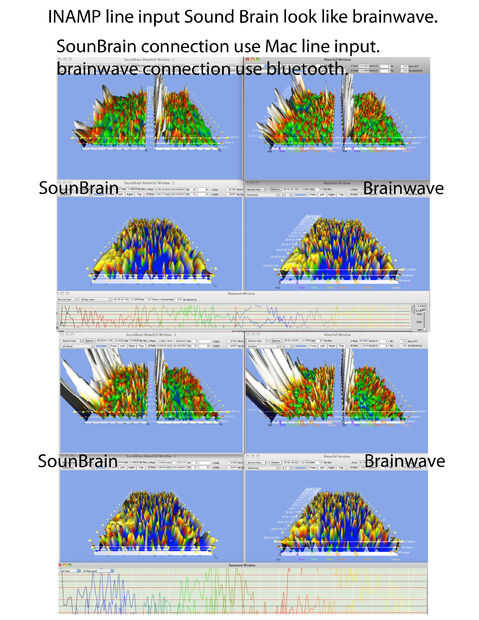

test4:
Entrada de línea INAMP SoundBrain se ven como ondas cerebrales.
SounBrain conexión use Mac línea entrada.
ondas cerebrales conexión uso bluetooth
====================
mi experiencia, este AD8421 de IN-AMP es nuevo: producto de este año (2012). necesitan más práctica para utilizar. sensación más estable para usar OPA2111. Lo uso más de 25 años.
Uso este IN-amplificador puede hacer operación de baja potencia y más fácil, pero realmente ruido es aumentar cuando la impedancia de la fuente es de más de 200 K ohmios.
dependen a propósito, se puede utilizar este AMP IN.
Utilizar como SoundBrain o conectar a 16 bit media AD, podemos conseguir más amplio rango dinámico para el procesamiento de la señal. resolución, 1 dígito = 0,2 micro V es el mismo que uso para Arduino 10 bit AD. porque está cerca de nivel de ruido de resistencia. Uso de 16 bits puede pasar también de alta potencia, para reducción de ruido de AC por el software.
en caso de que le gustaría ver más ruido entonces usted puede incrementar ganancia algunas veces con INAMP. luego pasará a la entrada de max.
Paso 6 el diagrama es una operación estable. Este nuevo uso del diseño IN-AMP necesita más tiempo para probar. Experiencia siempre nueva toma tiempo.
