Paso 2: prototipo 1
Arduino BT + retroalimentación LED RBG + pi y phi cultivos círculo láser cortador corporal + cable y electrodo almohadilla de cabeza.
utilizar piezas de AMP original IBVA hardware.
Abra la unidad del transmisor.
Foto: transmisor IBVA
Corte estas piezas del tablero de la unidad de transmisor.

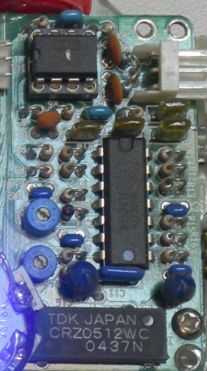

Foto: parte del tablero de AMP
uso dos de ellos armar en placa de circuito.
Foto: dos partes de tablero de AMP
entonces poner en él Arduino BT y Li-ion 3,7 V de la batería.
en frente se puso SW y 6 polos para conectar cable y cabeza de la almohadilla.
poner en la parte posterior de la batería y conector para el cargador.
una carga funciona 4 horas continuar tiempo de operación.
1: 5 V para alimentar dos de AMP piezas DC-DC convertidor corriente. es de pin de salida de 5 V de Arduino.
2: conectar AMP piezas (salida 0..5V) a la entrada analógica Arduino 0 y 1. El pin 7 del TL064 es salida principal. tiene que conectar la resistencia de 4,7 K ohmios y Diodo zener 5.6 V para señal de clip hacer conexión a entrada analógica Arduino.
3: conectar dos LED RGB con conector de salida Digital del Arduino, 3, 5, 6, 9, 10, 11 con la resistencia de 470 ohm.
4: Conecte la batería vía el interruptor al conector de entrada de alimentación de Arduino BT.
5: necesita utilizar el cambiador para cargar batería. no puede utilizar este dispositivo cuando cambio de pilas.
6: conectar cable y cojín de la cabeza a 6 pines de entrada. es necesario hacer o comprar este cable y cabeza de la almohadilla.
dos RGB LED luz ON por comando de comando serial IBVA aplicación BS interruptor.
cerebro izquierdo y derecho para cada LED, delta / theta: verde, alfa: azul, LED de disparo de ondas cerebrales Beta: rojo.
un LED es superior, es otro LED.
originalmente utilizar como pin de salida analógica Arduino, 3, 5, 6, 9, 10, 11 para coche LED. pero para ello puede utilizar la función de interrupción de timer. para cambiarla para usar como salida Digital.
y comando serial para control LED era uso con comando número de IBVA aplicación BS, pero hacer problema de velocidad lo sucedido. así que yo lo cambie al comando de un carácter simple.

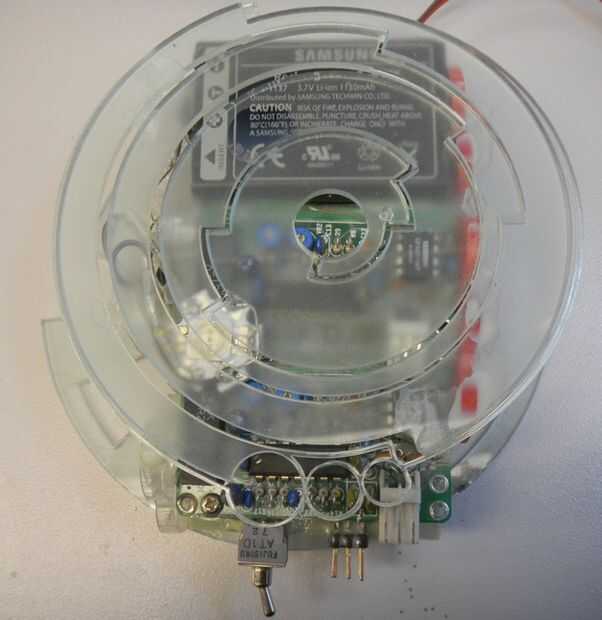

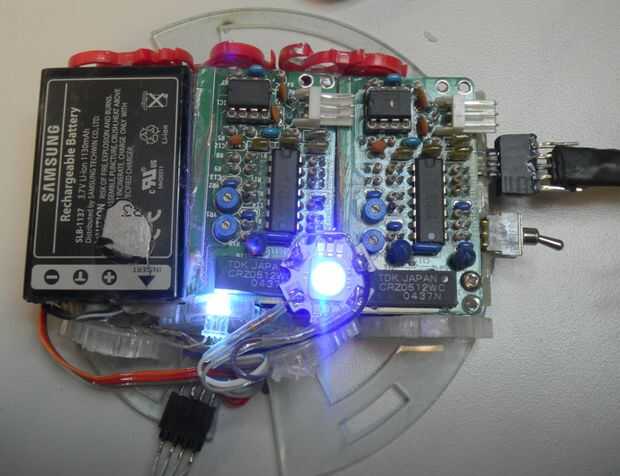

Foto: unidad de todos desde la parte superior

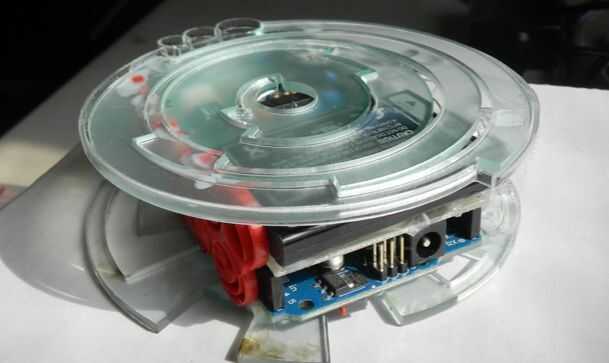

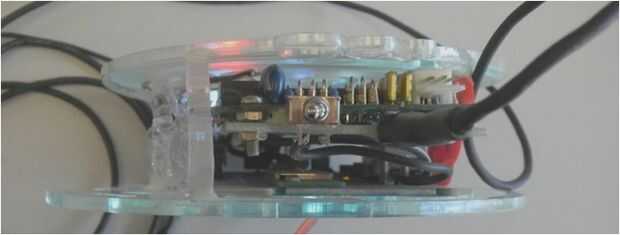

Foto: vista de la unidad

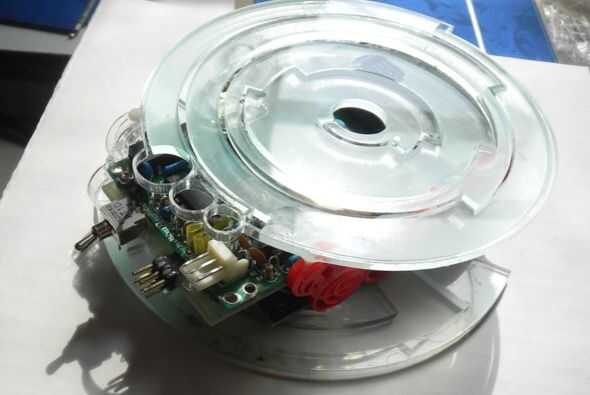

Foto: conector del cargador de batería.

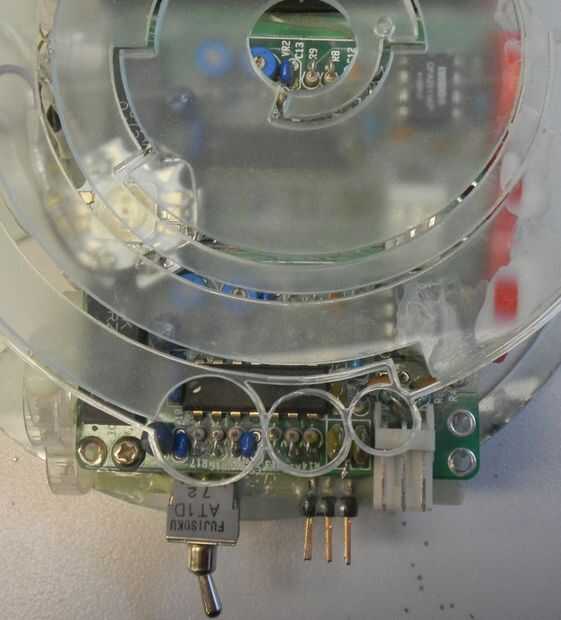

Foto: SW y cable para la cabeza cojín de la energía

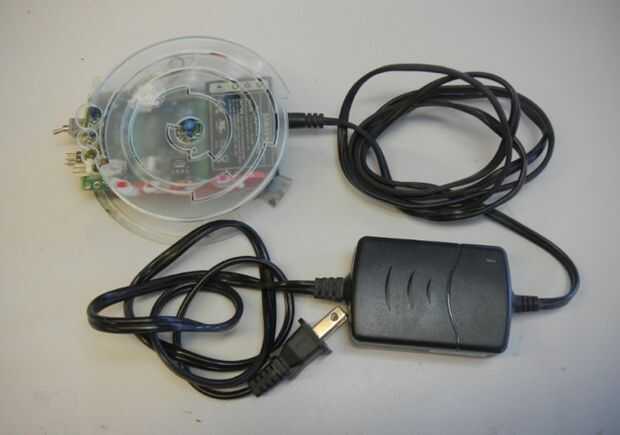

Foto: con el cargador. un cargo de operar 4 horas continuar.
Cojín del cable y la cabeza. es necesario poner 3 electrodo almohadilla de cabeza. Este cable tiene clip de oreja para tierra de la carrocería. tierra del cuerpo uso para reducir el ruido de la alimentación AC del exterior.

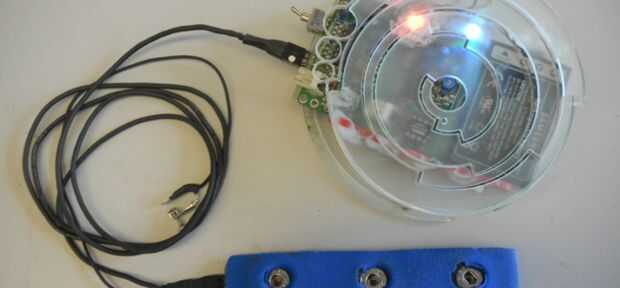

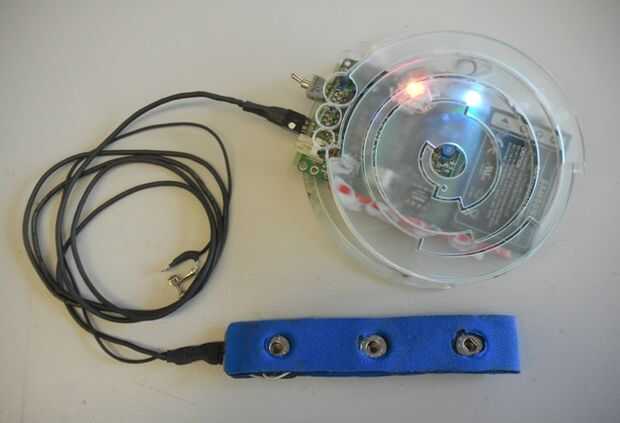

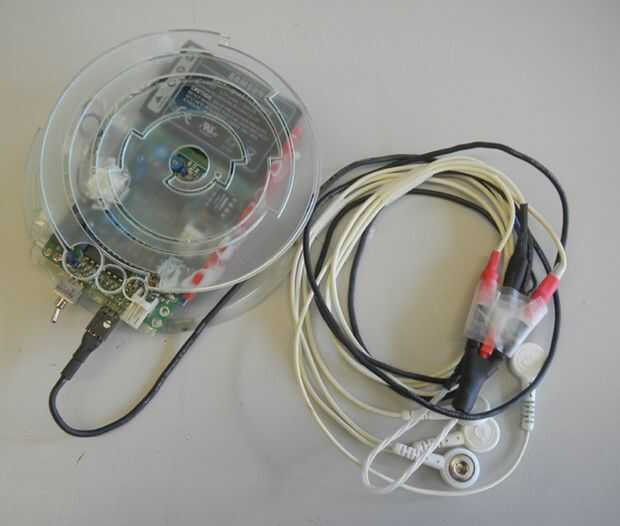

Foto: conectar cable y cabeza de la almohadilla.
Esta foto muestra a conectar la conexión de los electrodos médicos. 3 electrodo frente o otra parte del cerebro, uno es para la tierra de la carrocería: como cuello, etc..
Foto: conectar electrodo médico.
Usted puede diseñar propia cabeza tenía, esta almohadilla cabeza para waveUFO proyecto, diseño de Mariko Mori y yo, 2001, 2002.
cuerpo de waveUFO se fabrican en Italia mismo como Arduino.
http://www.psychiclab.net/PsychicLub/wave_UFO_Rio_Brazil.html
Foto: auricular de proyecto waveUFO.
