Paso 3: prototype 2
Arduino nano + pi cultivos círculo LED con sensor de distancia + amp cabeza activa SoundBrain.
Π = pi = 3.141592654 círculo de cultivo ocurrió el 01 de junio de 2008 en Inglaterra.
http://www.psychiclab.net/IBVA/Communication.html
LED tiene cada número pi en bloque de parte del centro. por lo que cada bloque necesitan diferentes energía actual de la impulsión. unidad de mA más 39 conectar FET de canal N: 2N7000 al pin de salida.
Conectar la resistencia de 200 ohm para limitar la corriente alrededor de 10 mA para todos los LED.
Y X 3:39 mA, R X 1: 9 mA, G X 4: 33mA, B X 1: 10mA, W X 5:43 mA, R X 9: 80 mA, G X 2:17 mA, B X 6:58 mA, W X 5:43 mA, Y X 4:52 mA. Total: 442 mA en todo caso en.
R LED es realmente todo color LED. cuando pongo en rojo entonces. pero mantenga continuar ON cambiar el color a full color.
Cada bloque de luz en el comando de comando serial IBVA aplicación BS interruptor.
Sensor de distancia: 2Y0A21, un sensor para control de velocidad, otro sensor para el control del patrón.
pelicula de LED de círculo de cosecha de PI:

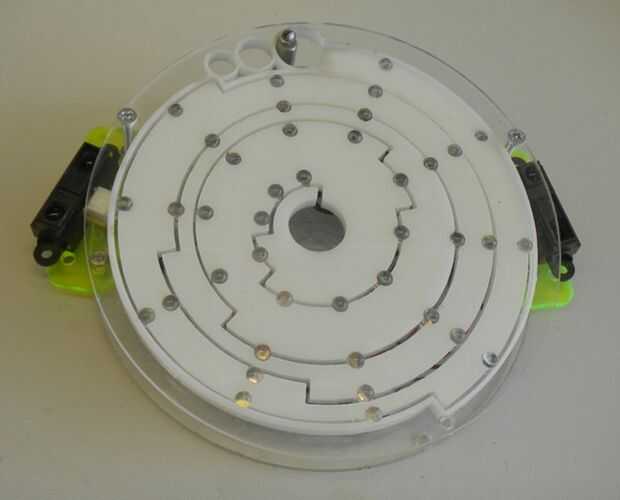

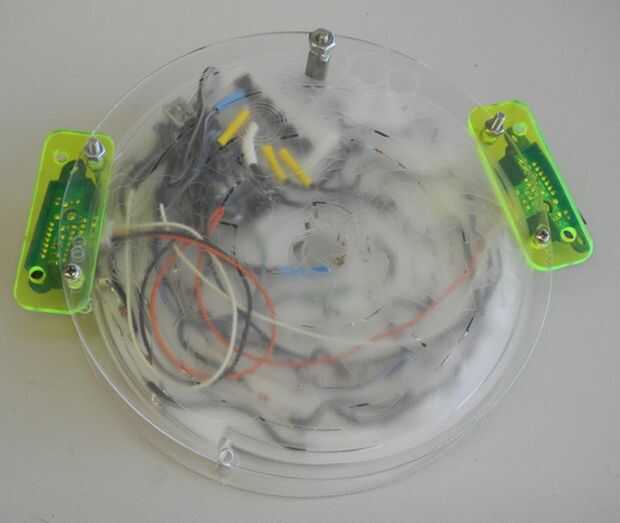

Foto: círculo de cultivo pi LED desde la parte superior

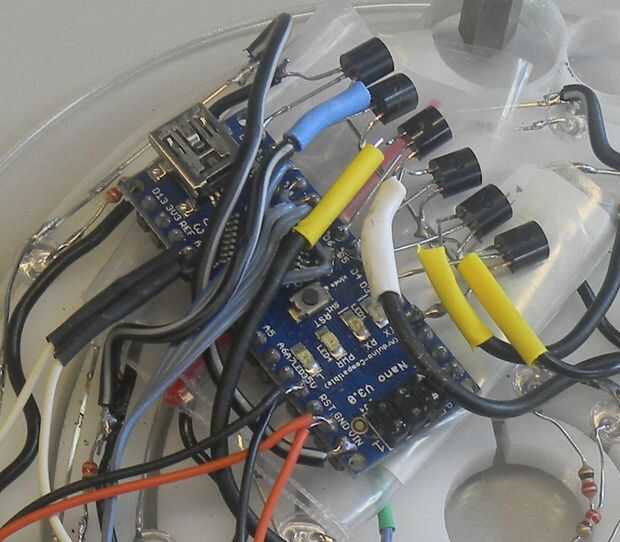

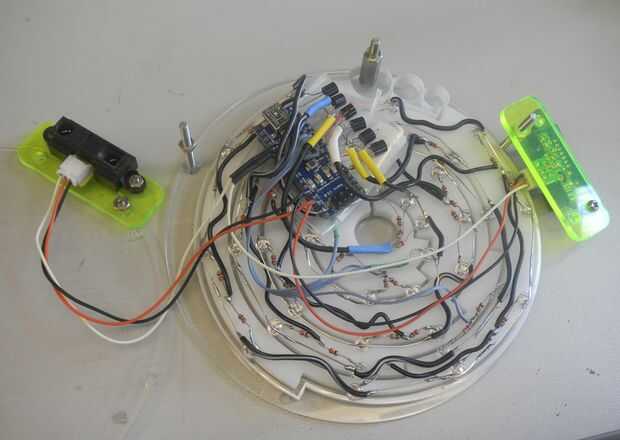

Foto: círculo de cultivo pi LED de la parte inferior
cabeza de micrófono de onda cerebral, SoundBrain. SoundBrain significa salida de señal de onda cerebral para sistema de audio, sonido como "soplando en el viento". podemos hacer análisis de ondas cerebrales y la interacción con aplicaciones de sonido.
Prueba de SoundBrain:
http://psychiclab.net/Noise/noiseIBVAvsLineinAD.html
http://psychiclab.net/Noise/SoundBrain.html
http://psychiclab.net/Noise/noiseIBVAmacIPHONE.html

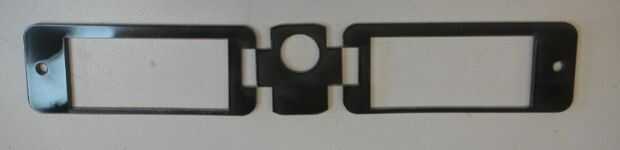

Foto: cabeza establece carpeta
activo amp cabeza que hice hace 23 años.
Este amplificador de cabeza es mayor que el utilizado para el prototipo 1.

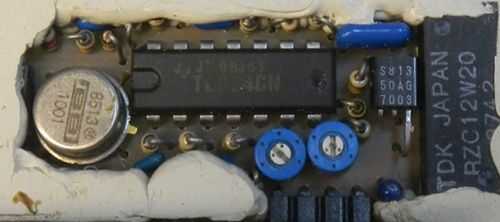

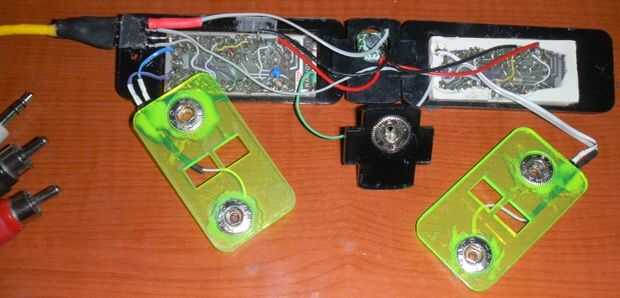

Foto: dentro del activo la cabeza AMP

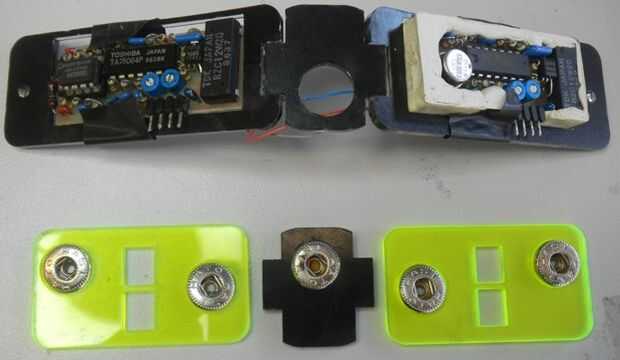

Foto: poner cabeza amp a carpeta.
Foto: mantener la presión del electrodo

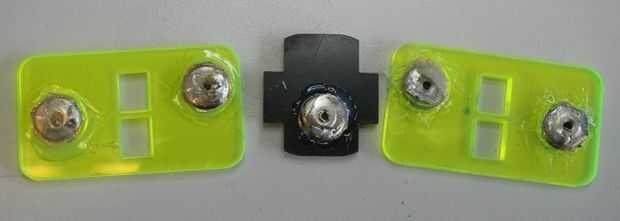

conectar electrodos snap a la entrada del amplificador principal.
conectar salida de cabezal amplificador a 4 pines. PIN 1: + entrada de energía. PIN 2: R canal de salida. PIN 3: GND. PIN 4: salida del canal L.
PIN 1: + alimentación Conecte (0.2V gota diodo) a la entrada de energía de DC-DC.
sistema de la cabeza está en construcción.

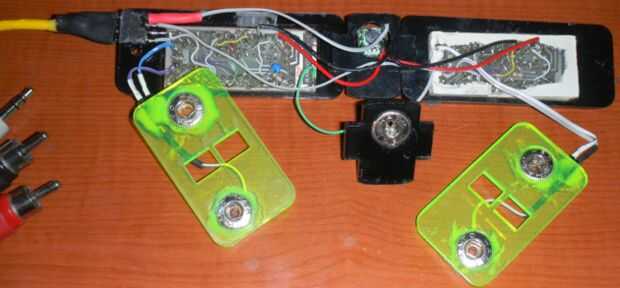

Foto: cabeza de conexión del amplificador
Convertidor CC-CC. entrada 2 V a 5,5 V hace 5 V amp cabeza dos. en caso no utilice esto entonces tiene que poner 5 V a 10 V: 80 mA a cabeza amp.
Cuando 2.2 V entrada: 256 mA, cuando 2.7 V 224 mA, cuando 3.9 V 128 mA, cuando 4.4 V 114 mA, cuando 5.2 V 97 mA.
corriente real es depende del voltaje de entrada de onda cerebral. alto voltaje entrado aumentará la corriente.

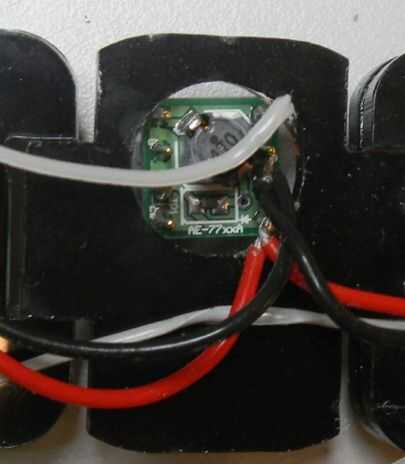

Foto: convertidor CC-CC

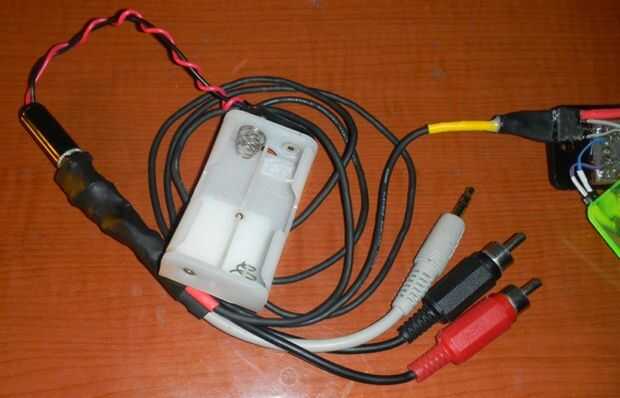

Foto: sostenedor de batería y cable de 4 PIN para micrófono de onda cerebral. Salida de SoundBrain Conecte a derecha e izquierda RCA y mini jack.

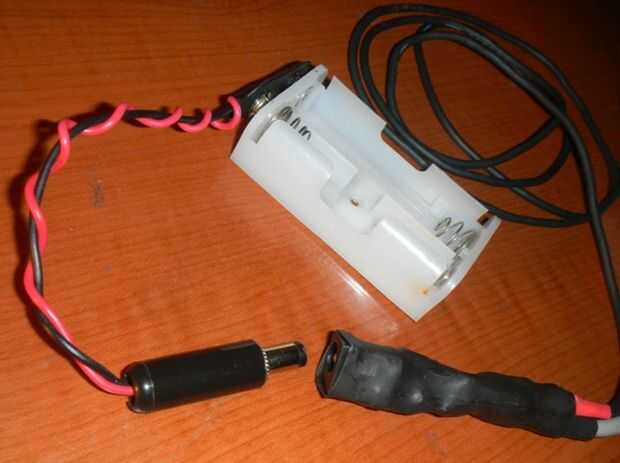

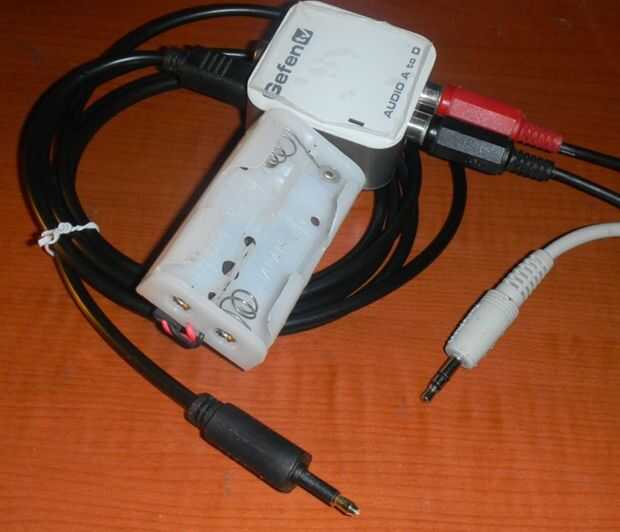

Foto: carpeta de batería y conector de alimentación. Usted puede poner batería pequeña para la cabeza también Coloque la unidad.
Conecte el conector de salida de iPhone/iPad/portátil Mac / otra entrada de dispositivo de grabación de audio con cable de audio puede grabar ondas cerebrales. (grabación de frecuencia de onda cerebral es dependen de dispositivo). necesario utilizar grabadora de pilas. iPhone/iPad necesite adaptador de entrada de audio estéreo.

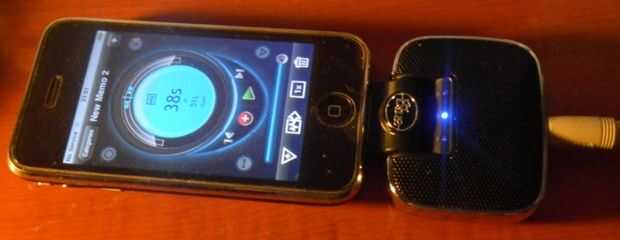

Foto: conectar al dispositivo de grabación de audio de iPhone
Foto: conectar audio aislamiento óptico dispositivo puede ser el dispositivo de grabación de alimentación de AC de uso.
Conecte el conector de salida pi círculo de cultivo LED Arduino Nano entrada analógica via nivel límites, tamizar y circuito de filtro de corte alto. esta parte está en construcción.
Conecte el cable USB Arduino y LapTop Mac.
para iPhone / iPad conectar Redpark C2-DB9 / DBV C2 / C2-TTL con SDK allí puede desarrollar propio aplicación que onda cerebral flujo de datos desde Arduino.
Foto: interfaz serial conenct para iPhone
Sistema de transmisión de energía inalámbrica. que el receptor de energía inalámbrica bajo el círculo de cultivo de pi LED. es una tecnología de Nikola Tesla, mendicidad de 1900, Tesla torre en Shoreham Long Island Nueva York.

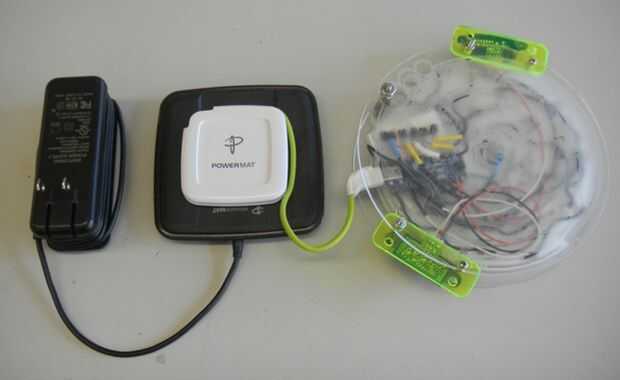

Foto: conenct sistema de transmisión de energía inalámbrica
