Paso 4: prototipo 3

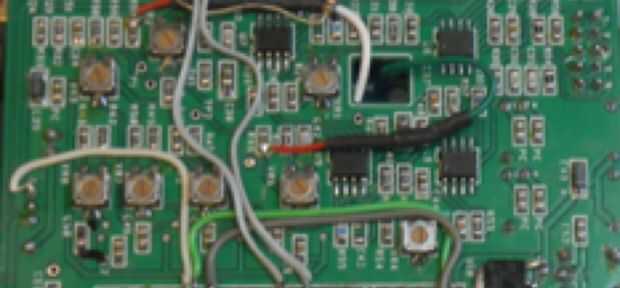

Arduino Uno + junta actual IBVA hardware de amp con cable y cabeza.
Utilice IBVA hardware amp tablero, cable y almohadilla de cabeza. necesario conectar amp Junta LR salida analógica entrada analógica de Arduino y 555 digital salida al reloj de entrada del filtro en la Junta Directiva de la amp.

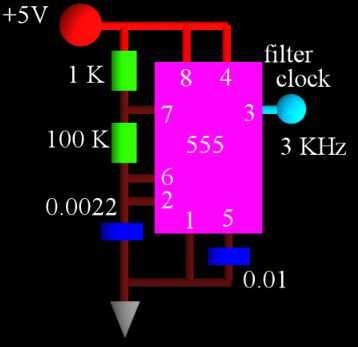

originalmente intentar hacer 4 K Hz Salida de reloj con función de interrupción de timer Arduino que utilice con el pin de salida digital. pero no tuvo éxito. ola no es estable con velocidad total de Arduino. así que use 555 para hacer reloj para filtro.
Tablero de amp IBVA hardware necesario poner este reloj para filtro. 1/100 del reloj es filtro de alta frecuencia de corte. 3 K Hz reloj significa configuración del filtro de corte de 30 Hz alta.
diseño actual de la Junta de la IBVA Bluetooth y amp es un funcionamiento estable y alta velocidad de muestreo, etc..
sin embargo no puede modificar la operación del hardware por el usuario final.
usuario final puede modificar esta configuración.
en caso de que te gusta puede comprar esta placa de amp.
necesidad de Arduino Uno para usar con interfaz Bluetooth. muestreo máximo es 512 Hz con la instalación de 230400 bps.
necesario utilizar batería 7 V a 12 V.
usar Arduino BT es fácil manera. muestreo máximo es que 256 Hz. velocidad máxima de esta unidad es de 115.200 bps.
necesario utilizar batería 2.4 V a 5.5 V.

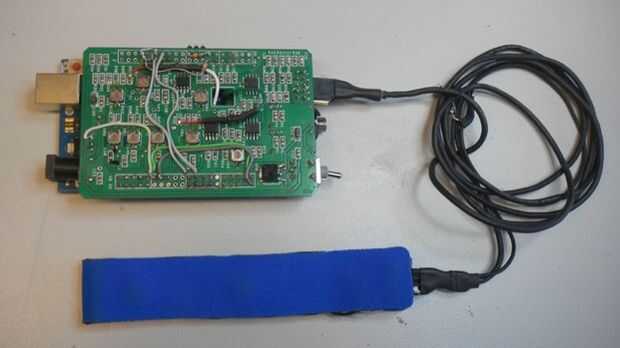

Foto: Arduino Uno + junta actual IBVA hardware de amp con cable y cabeza de la almohadilla

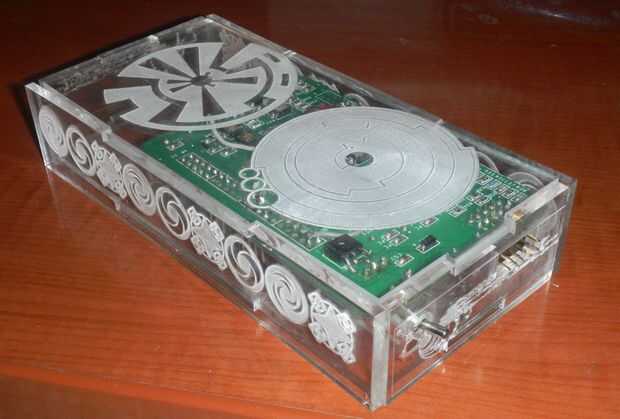

Foto: cuadro del corte del Laser.
Láser corte Coral Draw archivo para esta caja está en la sección de código.
