Paso 8: prueba de ruido

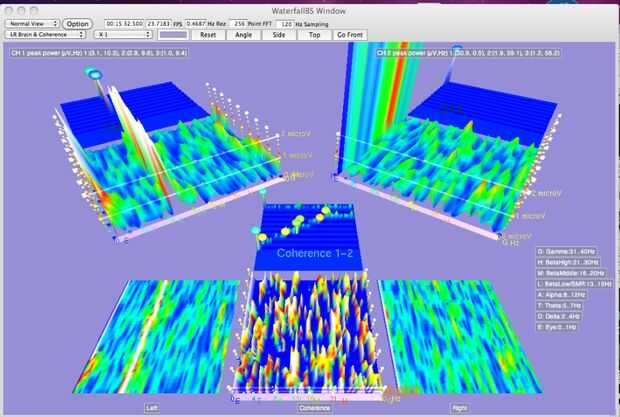

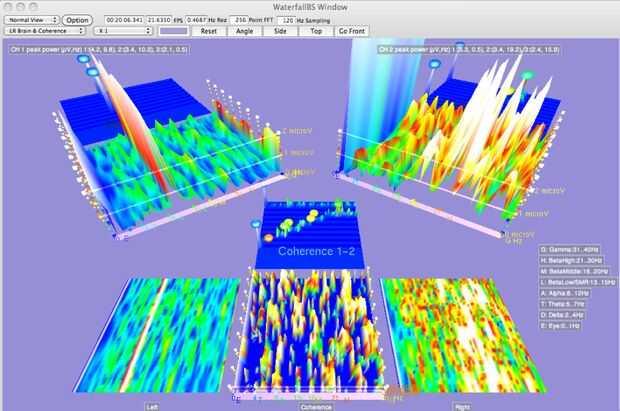

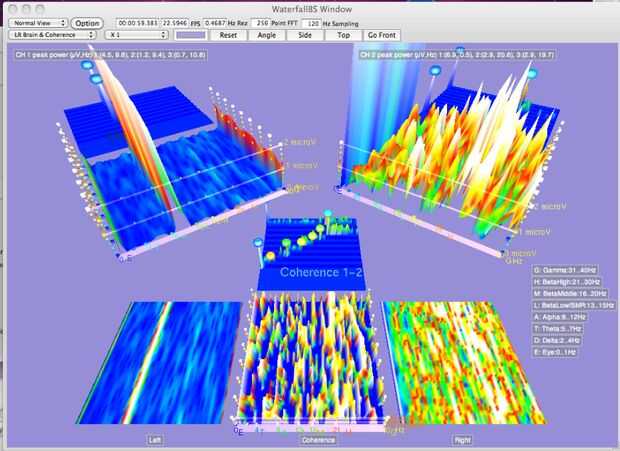

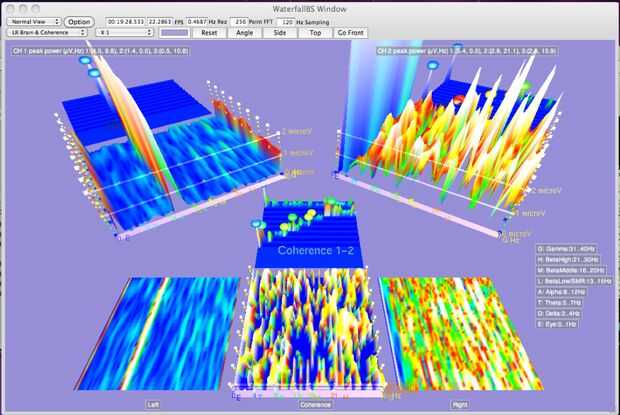

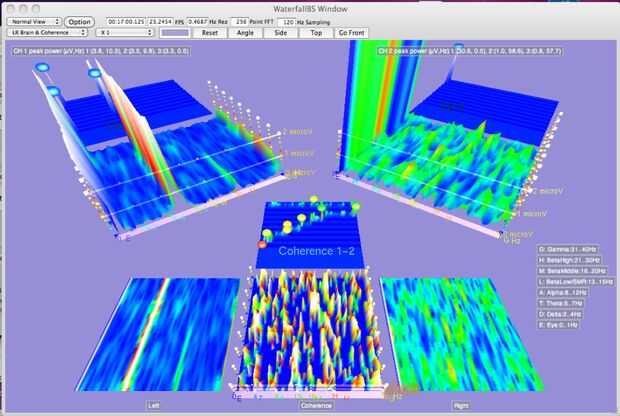

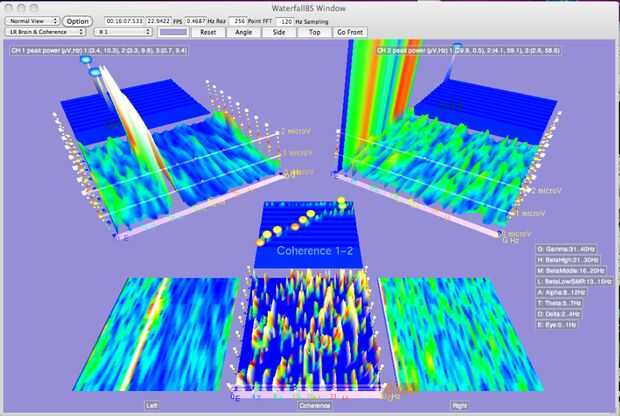

prueba 10 Hz OSC conectar sólo el lado izquierdo. derecha está abierta media 10 M ohm resistencia se conecta al amplificador de cabeza.
ganancia es máxima X 10. Esta pantalla demuestran menos de 0,1 micro V par espectro.
Paso 7 trabajo de construcción muy agradable. 2111 de OPA significa que empiezo a utilizar hace más de 25 años funciona muy bien.
es mismo amp cabeza utilizada en el paso 2 y paso 3. también se utiliza en IBVA original.
IBVA BlueTooth uso diverso tamaño pequeño chip OPAMP esto hace diferentes ruidos. Cuando más de 1 M ohm impedancia de la fuente más ruido que el OPA 2111.
Comienzo uso OPA111 mendicidad. luego inicio de Burr-Brown nave dual OPAMP OPA2111. para empezar a usar este.
Ruido de OPA 2111 es sobre 30 K ohmios de impedancia de fuente es otras perturbaciones como ruido de resistencia.
Ruido de resistencia a temperatura ambiente es aproximadamente igual a 4 nV/÷Hz × √ (valor de la resistencia en kΩ).
así que todavía no puedo encontrar más bajo del amperio ruido cuando más de 30 K ohm impedancia de la fuente. Sé que algunos nuevo OPAMP tiene más bajo nivel de ruido cuando baja impedancia a alta impedancia, pero este amplificador sólo un amperio en el paquete. necesario utilizar dos de ellas para cada amplificador de cabeza de lado. Esta es la razón estoy seguir usando OPA 2111.
Burr-Brown es la primera compañía para hacer OPAMP y OPAMP allí fue Luna primera vez.
