Paso 1: Construir las mordazas de la esquina
La abrazadera consiste en una serie de mandíbulas, una banda que se envuelve alrededor de las mandíbulas y un mecanismo tensor que tira de la cinta de las mordazas para apretar en la pieza de trabajo.
De un marco rectangular necesita tres mordazas para sostener a tres de las esquinas y una quijada fija y tensor de la cuarta esquina.

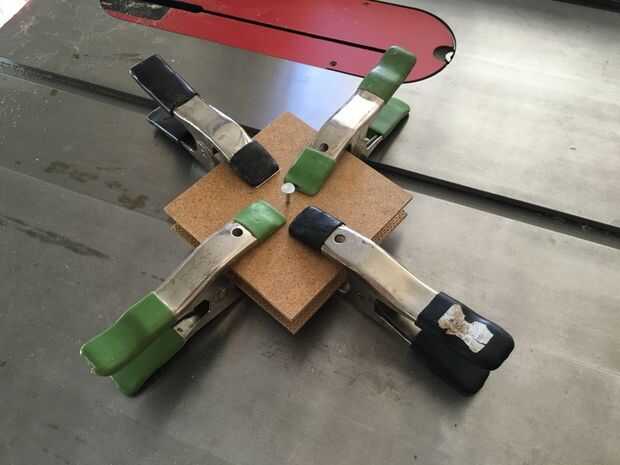

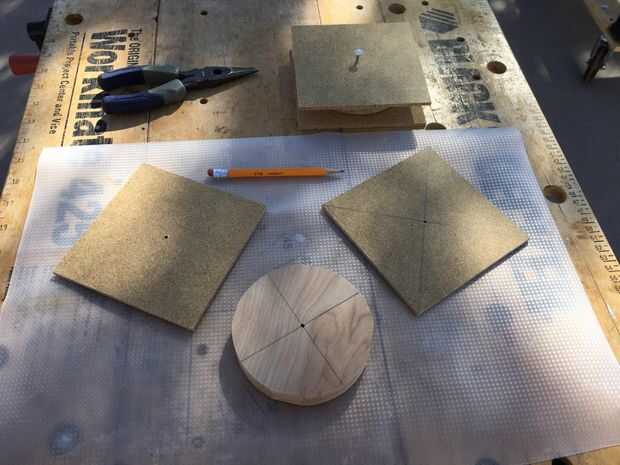

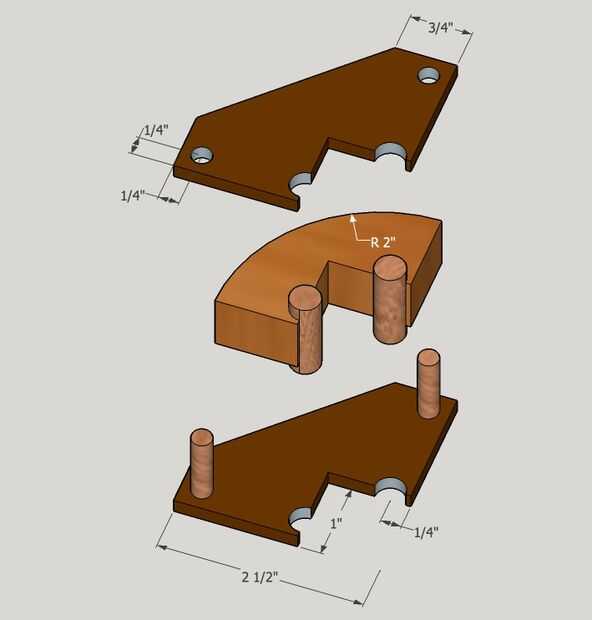

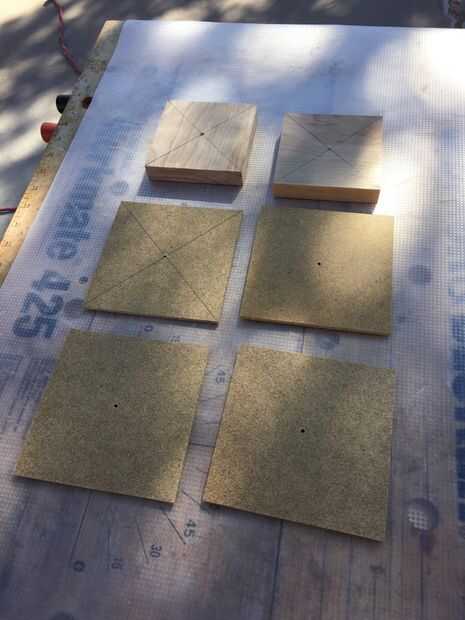

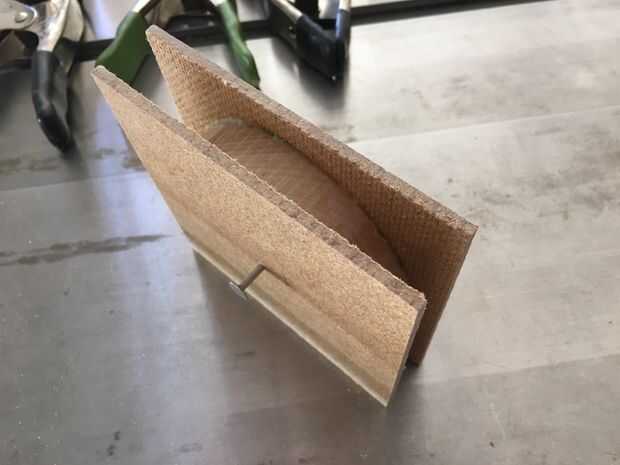

Para hacer estas mordazas de esquina, corte un círculo de diámetro de 4" de ¾" de la madera dura. Perfore un agujero de 1/8" a través del centro. Cortar dos 5" por 5" cuadrados de 3/16 (espesor real es inferior a 3/16") de madera y también Perfore agujeros de 1/8" a través de sus centros. Uso las uñas a la línea de los centros de madera prensada con el círculo de madera y pegamento el bloque junto. Los bordes de madera deberán estar alineados como se muestra en las fotos.

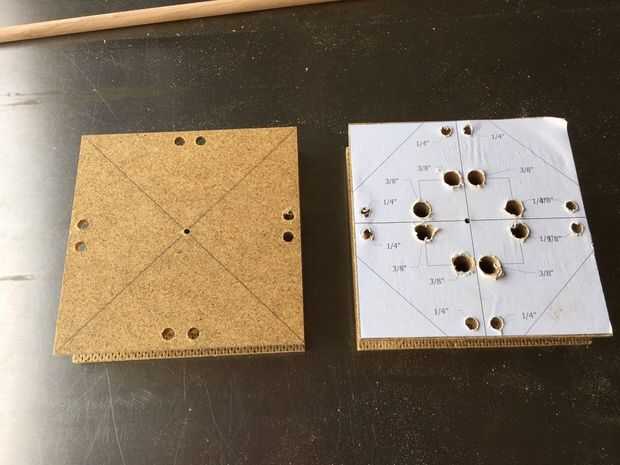

Después de que el pegamento se seca, imprimir y recortar la plantilla de taladrado 1 y palillo en el bloque cuadrado con pegamento de caucho. Luego perforar el ¼" y 3/8" como se muestra a través del bloque.

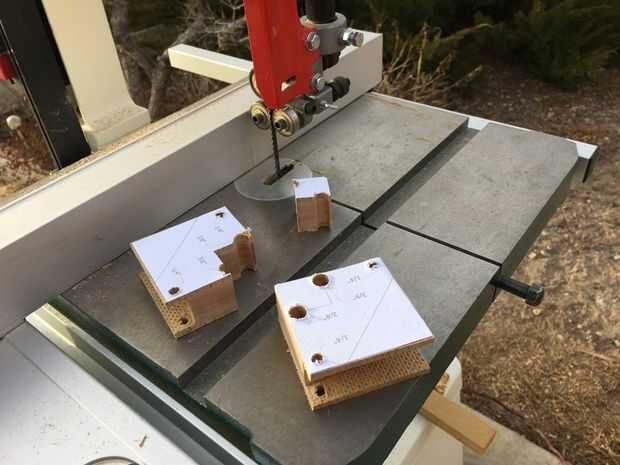

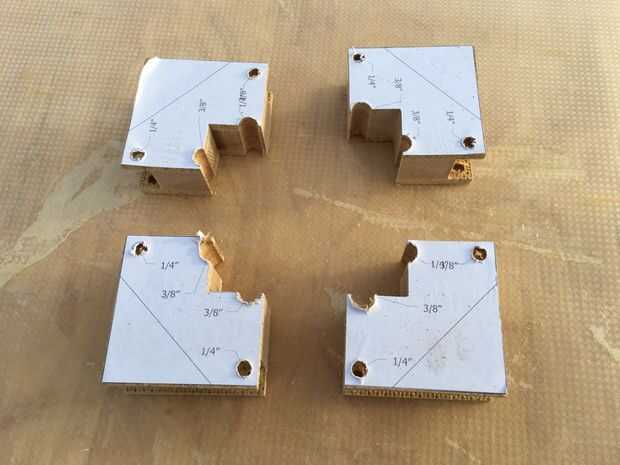

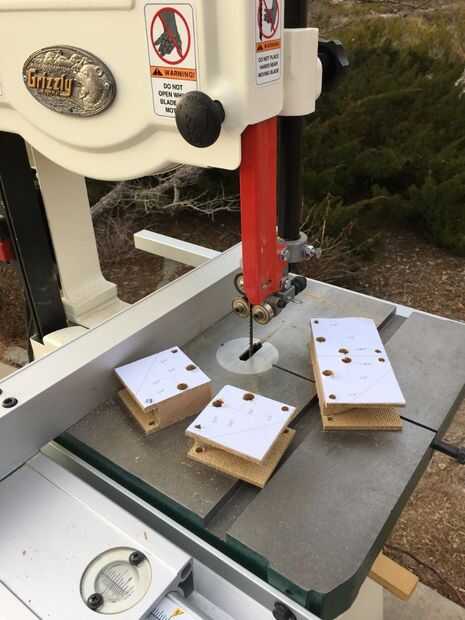

Use una sierra de banda para cortar la manzana en cuartos y cortar las esquinas de la mandíbula (cuadrado de 1") de cada pieza. Usted cortará los agujeros de 3/8", su parte del diseño. Finalmente recorte las diagonales en cada pieza.

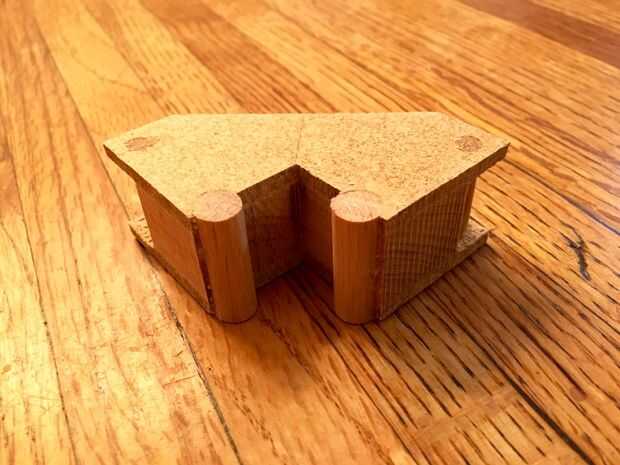

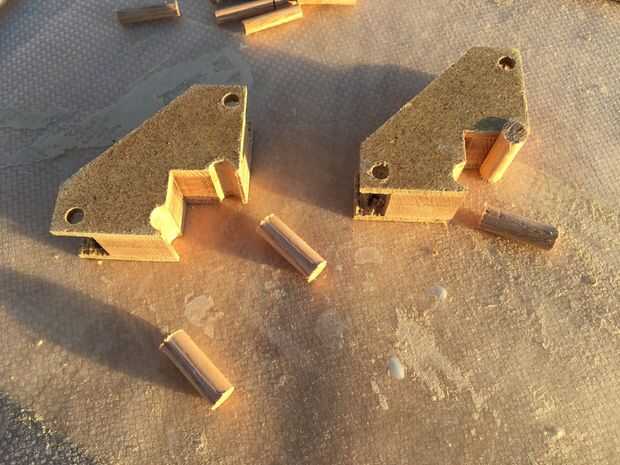

Cortar ocho 1-1/8" largo de una espiga de madera dura de 3/8". Utilice un pasador de roble; pino o álamo es demasiado suave. Pegar estas piezas de espiga en los 3/8 pulgada diámetro medio-agujeros. Los tacos funcionará como 'giratorias' garras para sujeción de las articulaciones que no en 90 grados.
Ocho piezas de corte 1-1/8" largo frente a un ¼" pasador de madera y pegamento en los orificios superior e inferior de la tabla. Estos tacos mantendrá la banda de la abrazadera. Debe haber suficiente espacio entre las clavijas y el borde circular de la madera a la banda a través del hilo de rosca.

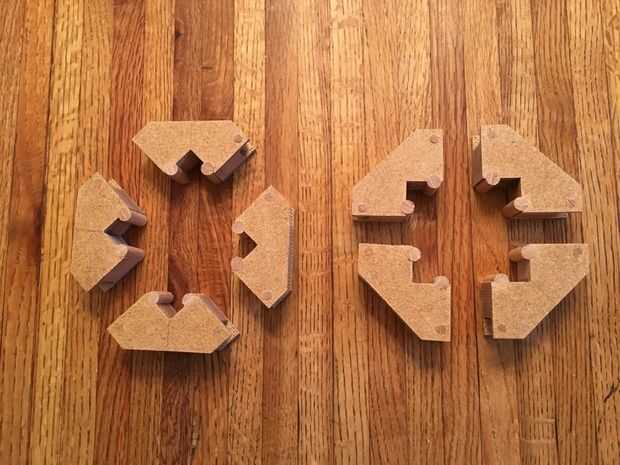

Ligeramente de la arena y limpiar los bordes y caras de las mordazas de cuatro esquina que acaba de hacer. Ponga a un lado.
