Paso 3: Medir las ranuras
Aquí están las mediciones críticas de soporte de GoPro medida les.
Brecha entre las piernas: 3,5 mm (una poco variable en las puntas debido a su Flex)
Anchura de piernas: 3mm
Diámetro del agujero: 5mm
Ranura de colocación método 1: "High Tech"
Abrazaderas más con una línea útil por el centro del proceso de moldeo. Para colocar las ranuras con precisión, medir desde la línea de centro del centro de las ranuras. Es decir, el centro de tus franjas horarias debe ser (espacio entre las piernas) / 2 + (ancho de piernas) / 2 = 3,25 mm de la línea de centro.

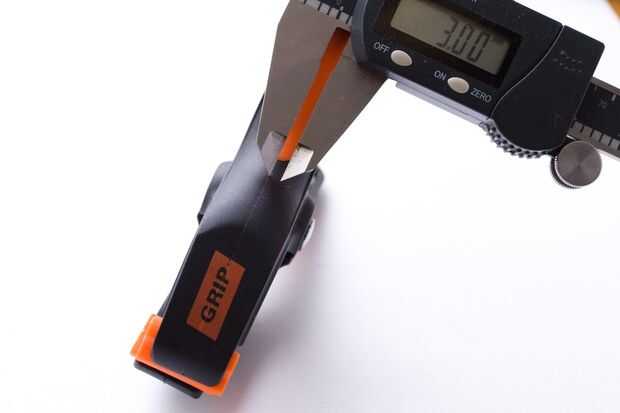

Mide 3,25 mm desde la línea de centro en algunos puntos con un vernier y hacer marcas en el plástico con la punta de la hoja o un alfiler. Deberás acabar con dos filas paralelas de marcas, 6,5 mm de separación.
Ranura de posicionamiento método 2: "Low Tech"

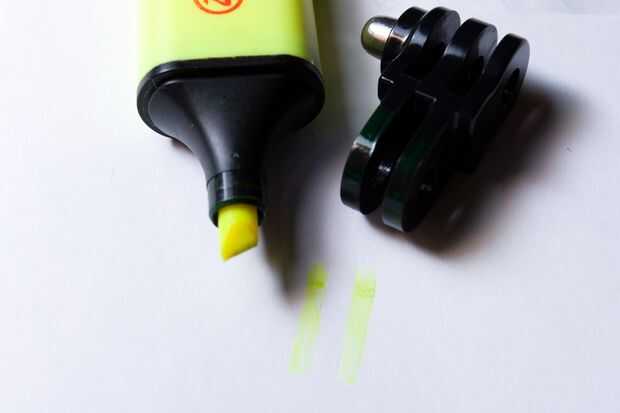

Dibujar en los bordes de las piernas del brazo GoPro con un rotulador o marcador de resaltado, y luego las piernas del rodillo sobre papel para obtener una traza.

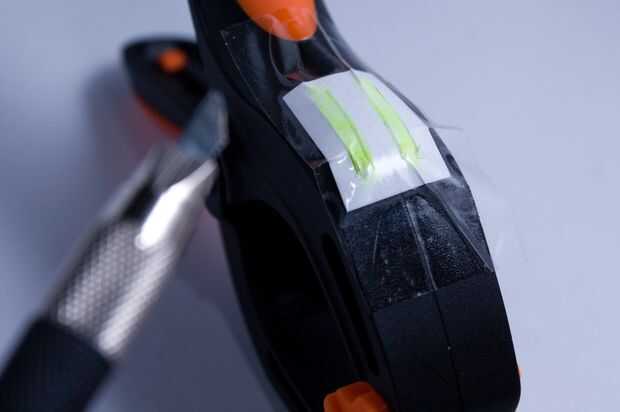

Cortar este papel y pegarlo a la abrazadera con un poco de cinta adhesiva transparente, luego empujar a través del papel a lo largo de los bordes de sus huellas con un pin o una cuchilla para hacer marcas.
