Abrelatas de botella de la impresión de la pata (1 / 6 paso)

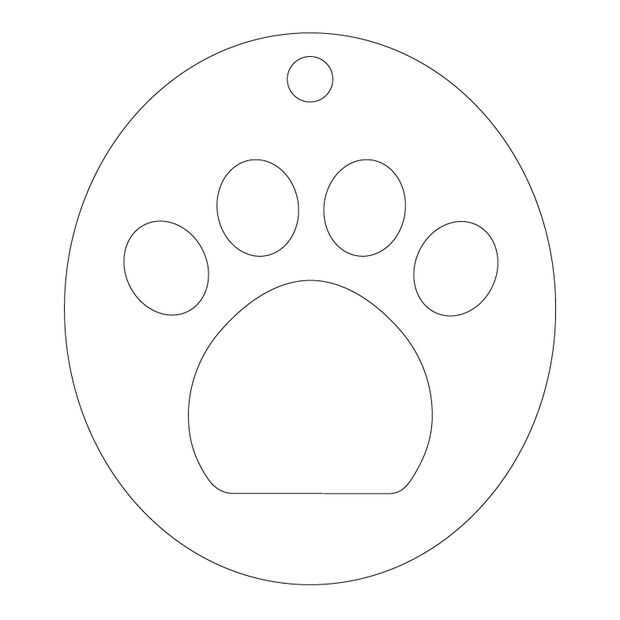

Paso 1: Diseño y preparación de archivos

Usa un abrelatas de botella, que tenía como base para crear el diseño. Teniendo en cuenta que puede abrir una botella de cerveza con cualquier cosa, no creo que necesitaba ser eso exacto. MAL. La fase de diseño y prototipado tomó mucho más de esperado, y después de varios fracasos esto es lo que aprendí:

• El diámetro y tamaño de la abertura importa mucho. Al principio lo tuve aproximadamente 1/16 diámetro mayor que el que mide, y que hizo una gran diferencia. Demasiado grande = no hay suficiente apalancamiento. Mejor es demasiado pequeño que demasiado grande. Mina actualmente es 1,07" de ancho. Debe ser lo suficientemente anchos como para caber debajo de la tapa de la botella, pero la altura puede ser muy corta. En este caso la altura es bastante alta, pero la parte superior es tan estrecha que no afecta a donde el centro de la abertura hace contacto con la tapa de la botella.

• El borde que va debajo de la tapa de la botella debe ser presentada a un borde relativamente afilado. Este corto de 1/8" de acero, y que es demasiado grueso para caber debajo de la tapa de la botella. Consulte el paso 3.

• Que había visto un montón de los abrelatas de botella con un leve curva hacia adentro en el lado de la abertura para sacar la tapa, pero cuando traté de sólo se atascó en el labio de la cerveza sí mismo. Plano es la apuesta más segura, pero si tiene una curva hacia adentro, usted necesita para hacer la apertura aún más corta en altura para que le llegue solo la tapa de la botella y no el labio de la cerveza también.

Adjunto están todos los archivos que he utilizado para este proyecto, incluyendo un corte listo. Pto.
