Paso 2: Terminar la electrónica
Este práctico proto-board producido por Educación de revolución PICAXE será el desnudo los huesos de nuestros abrelatas de la puerta. Sin embargo para hacerlo realmente útil debemos agregar la entrada y dispositivos para el abrelatas de la puerta de salida.

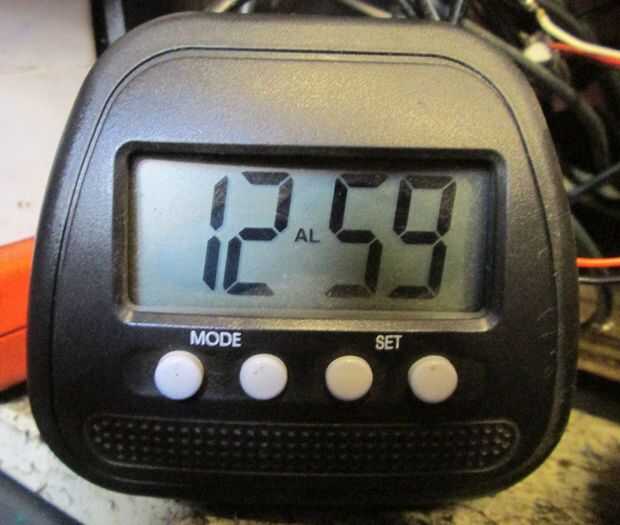

Abrir primero la parte de atrás de su reloj de alarma para revelar las entrañas del dispositivo, generalmente este es un caso de deshacer varios tornillos y clips molestos abertura en la carcasa. Usted debe ser capaz de ver un disco de bronce detrás de los agujeros del ruido en la parte posterior de la alarma del reloj. Este es el transductor piezoeléctrico que hace el ruido. Vamos a aprovechar la señal que da el chip de cronometraje en el reloj de alarma para el piezo para activar el chip PICAXE. Primera manteniendo el cable rojo y negro conectado al piezo (la alarma es útil para probar y siempre puede ser retirada posteriormente en le deseo), la soldadura en sus propios cables rojo y negro de la conexión en el piezo (unos 150mm de largo).
Luego dos surcos pequeños archivos en la carcasa para permitir que los cables del caso y dejar que el caso para tornillo cerrado otra vez.

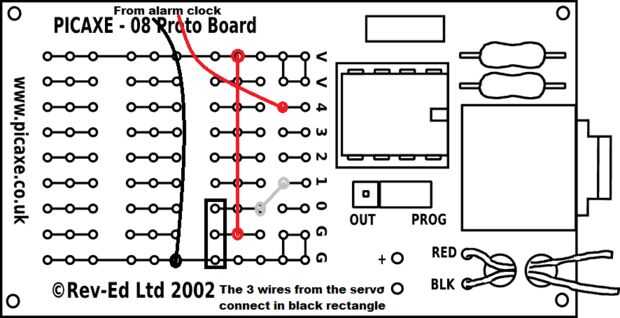

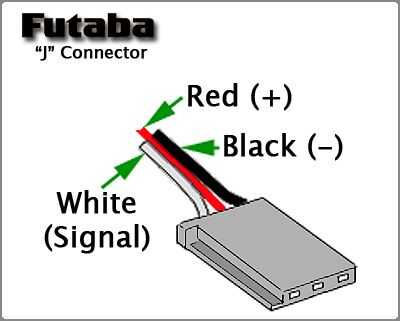

Ahora tienes que conectar los cables de la alarma y el servo tal como se muestra en el diagrama anterior.
