Paso 4: cableado

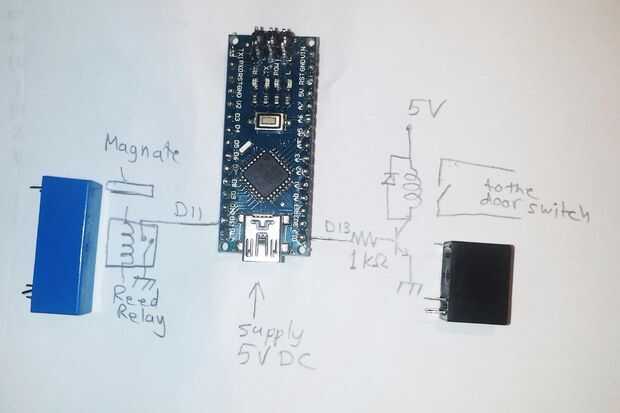

Si usted elige comprar un arduino o arduino compatible, puede seguir el esquema adjunto en la imagen.
El relé negro es un relé de 5 volt accionado por el transistor. Abre y cierra la puerta del garaje.

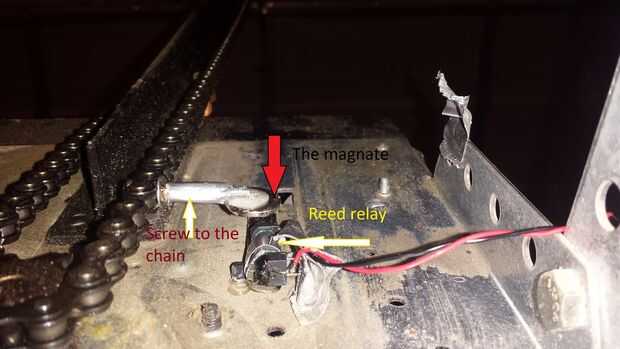

El relé azul, es un relé de láminas que se activará cuando el magnate acerca. No necesita fuente de alimentación. Hay un pequeño pero fuerte magnate conectado a un tornillo, que une a la cadena, agregó dos tuercas y luego algún pegamento para mantenerlo en su lugar y para asegurarse de que no daña la cadena. Tengo al magnate de una cubierta de la tableta.
El relé de láminas y el magnate son opcionales, permiten comprobar y ver si la puerta está abierta o cerrar.
Una vez que el magnate consigue cerca del relé reed, enciende, el relé reed traerá d11 de la arduino a tierra (cero). El arduino enviará diente azul un código al teléfono que se encenderá un led como imagen en la aplicación y apagado.
