Paso 2: Diseño - dibujos

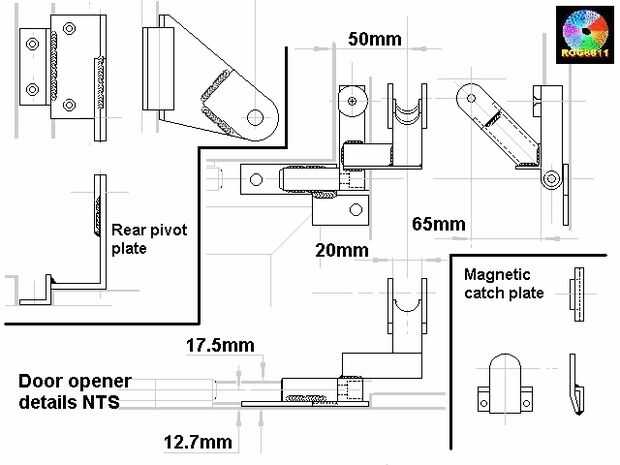

El dibujo del hardware puede no significar mucho para personas que buscan en este pero tomó un número de horas a hacer bien. :)

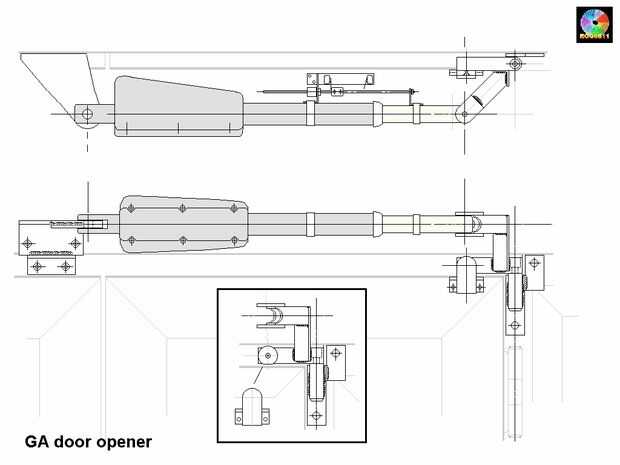

Un GA muestra lo que vería...

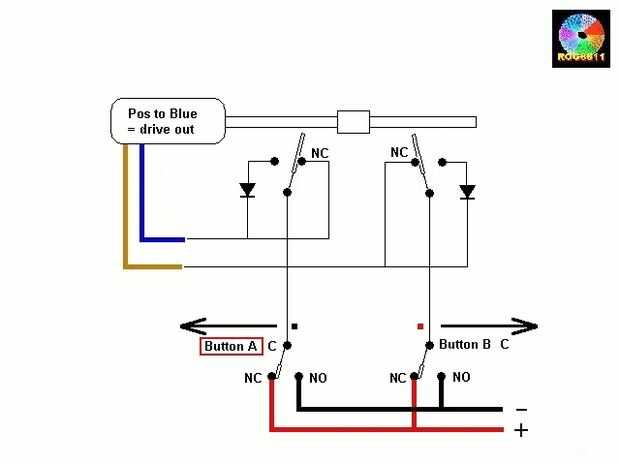

Las eléctricas dibujo muestra 2 microinterruptores en la parte superior, que cada uno tiene un diodo conectado entre el normalmente abierto y normalmente contactos cerrados, los diodos permiten el motor al arrancar cuando se invierte la dirección de la ram.

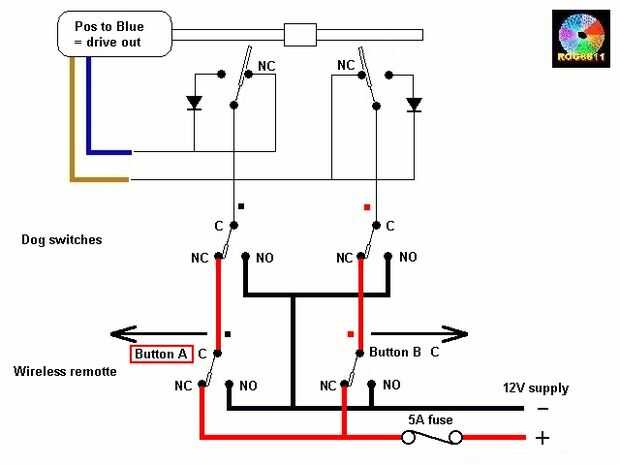

El segundo diagrama de cableado muestra la adición de un manual de... o perro... cambiar a la configuración remota inalámbrica existente.
