Paso 8: soldadura

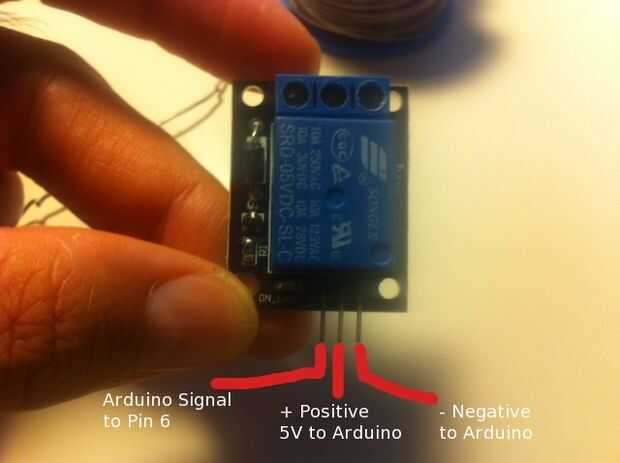

Como se puede ver que se puede ver en las fotos, que el relé tiene tres conectores, uno conectado directamente al Puerto 6 del módulo Arduino, que se conectará al positivo puerto de Arduino y por último la tiene al Puerto negativo de Arduino. No te preocupes porque vamos a mostrar con fotos de cómo conecta y los alambres de la soldadura.

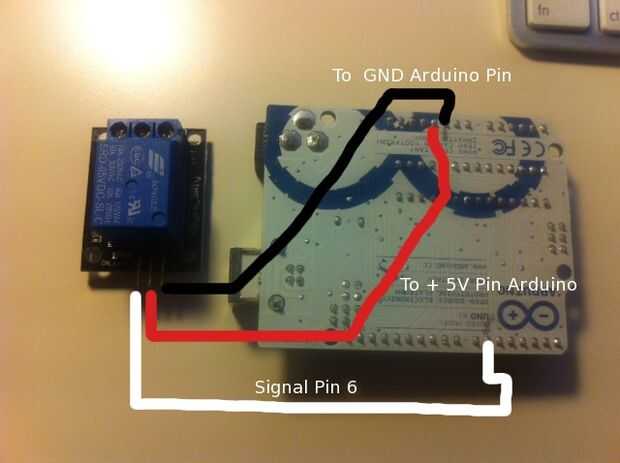

Bien, en las siguientes ilustraciones podemos ver dónde y cómo deben estar conectadas para un funcionamiento correcto, no te olvides que La señal de cable sólo funciona si se conecta en el puerto N ° 6, que en nuestra aplicación corresponderá a la botón derecho llamado puerta 1.
Nota importante: Si usted necesita otra señal adicional, usted puede repetir la misma operación con otro relé y soldadura al puerto n º 5. La i WUP sistema it´s dispuesto a ir hasta 3 puertas.

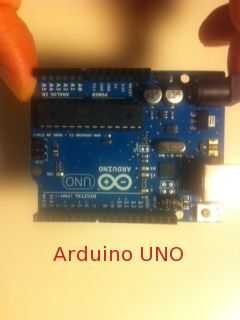

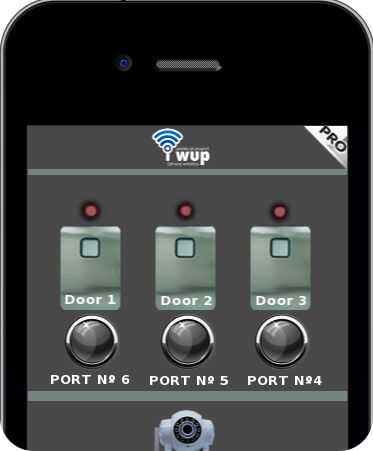

Solo para dos puertas o: el puerto Nº 5 de la Arduino UNO activa el botón central (puerta 2) de iOS App abre su garaje y el puerto Nº 4 de la Arduino UNO el botón derecho (puerta 3).

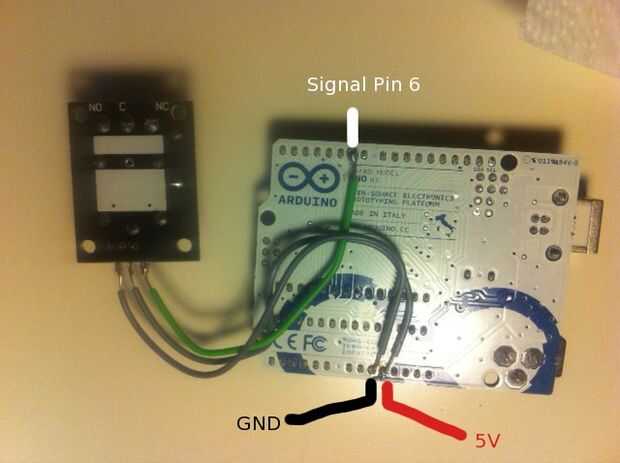

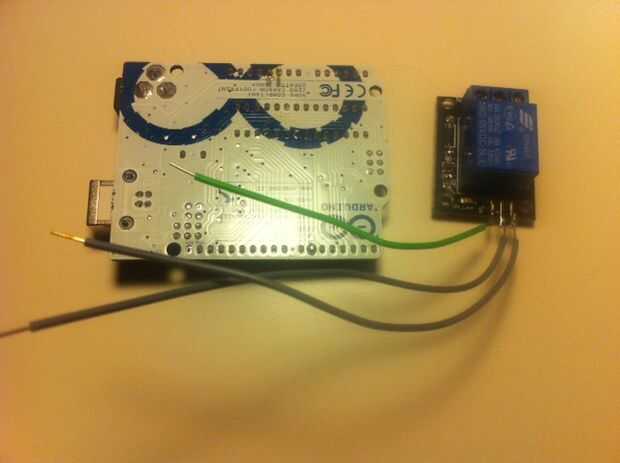

Lo de la soldadura debe ser así, como se muestra en la ilustración de abajo. Tres soldaduras se pueden apreciar cómo están conectados al Pin 6, positivo y negativo de nuestra placa Arduino UNO.
