Paso 9: Una frambuesa Pi al garaje
Cuando pase el Raspberry Pi, asegúrese de ejecutar:
Puede que desee apague el garaje. Por lo tanto, el abridor de timbre no electrocuta te:). La verdadera razón es que cada vez que corta los cables, la puerta irá hacia arriba y hacia abajo.
Afloje los tornillos de la pared del abrepuertas tipo de timbre, que da el timbre a la pared.
Hágale un agujero a través del garaje detrás de la apertura de timbre a dentro de la casa. En Texas, el Raspberry Pi no debe ser en el garaje, la variación de temperatura en el garaje es lado la frambuesa Pi funcionamiento.
Instale los cables del relé por el orificio (utilice un colgador de ropa).
Afloje ambos tornillos en la parte trasera de la apertura del timbre de la puerta.
Tira de ambos extremos de los cables de relé: 1) aproximadamente 1/8" pulgadas del lado del relé y unos ½" pulgadas en la parte del timbre de la puerta. Al lado del timbre de la puerta del alambre en un bucle media lo suficientemente grande como para caber alrededor del tornillo de la parte trasera de la curva.

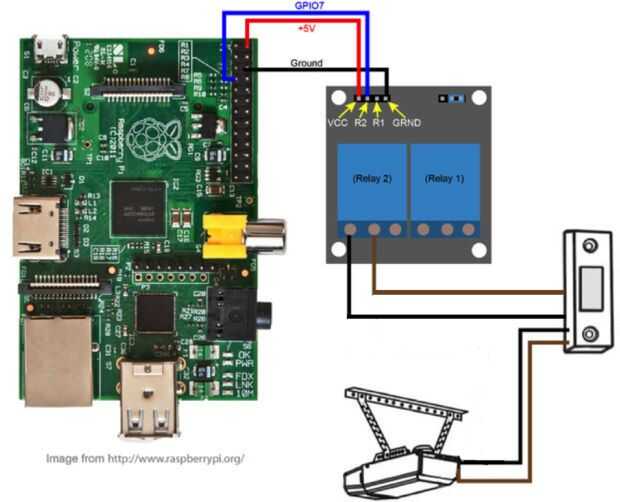

Conecte un cable de relé a cada tornillo de la parte trasera de la puerta y apriete el tornillo. Las conexiones son como se muestra en la imagen. Ya que el relé aísla el circuito, la dirección no importa incluso que relé se une a que tornillo.
