Paso 10: Una frambuesa Pi a SECO-LARM
Antes tenia el código terminado, mi familia y yo fuimos de vacaciones y abrí mi navegador. Ver pasado de mi navegador era el abrepuertas de garaje – la página actualiza y abre puerta de garaje. ¿Unos días más tarde un vecino llamó y preguntó si la puerta debe estar abierta? Por suerte, pude cerrarla de 500 millas de distancia.
Este snafu me obligó a cambiar el código para que esto no suceda y agregar un sensor y el estado de la puerta del garaje a la Página Web.
Este es un enlace a la original instructable para agregar un sensor. Sin embargo, todo lo que ya ha sido completado, instalar el sensor puede simplificarse enormemente y en vez de usar python agregamos un par de líneas de código a index.php.

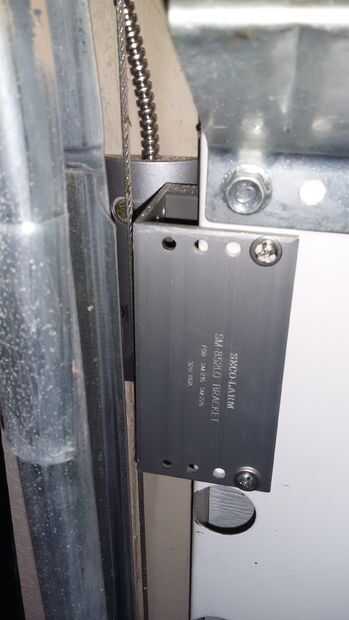

El imán está conectado hacia el lado interior izquierdo, superior de la puerta, y el sensor está conectado a la pared del garaje. Por lo tanto, tuve que ejecutar alambre sólido del sensor nuevo a la frambuesa pi. Esto requirió un orificio desde el garaje a la buhardilla del ático en la pared que contiene el abrelatas de la puerta del garaje (interruptor de timbre).

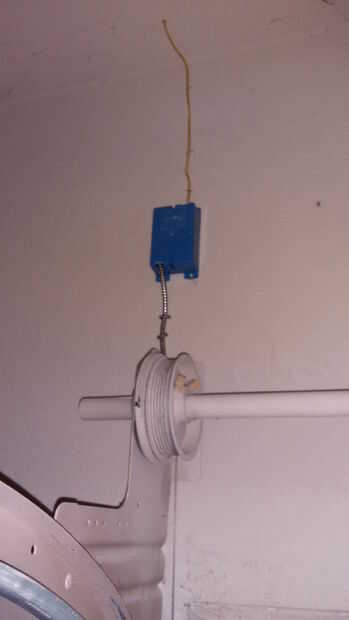

He insertado una caja azul entre el sensor de las SECO-LARM y alambres sólidos.
En mi casa, hay una brecha de 18 pulgadas entre el techo del primer piso y la parte inferior de la segunda planta. Supongo que esto es donde corren los ductos de calefacción y refrigeración. Necesita una extensión de broca de taladro lo suficiente para ir a través de la segunda planta y la parte superior 2 x 4 (placa superior) que contiene el timbre.
La parte más importante es cuando perforar desde el ático en la zona donde los cables se ejecutarán para el abrelatas de la puerta de garaje es para no perforar a través de la electricidad. Esta fijación no fue divertida. Ver las chispas y tener las luces salir fue muy emocionante!
El sensor requiere dos cables del termostato sólido o alambre de la cerca invisible del perro.
El Raspberry Pi tiene múltiples descripciones de pin (BCM, wPi, física). El código utiliza los números pi cableado. Ver todos los pins y asignaciones de pin y pin valores entrar:
Para un manual de gpio, escriba:
En las instrucciones originales, pin físico 9 es tierra y se conecta a uno de los conductores de SECO-LARM. Sin embargo, esto no funciona para mí. En su lugar, conecte los cables a pines físicos 15 y 17
Física pin 15 (wPi pin 3) pasa a 3.3V cuando el sensor de las SECO-LARM se cierra. Física pin 17 es de 3.3v. Si no funciona entonces cambie las conexiones de la SECO-LARM.
Acople SECO-LARM al muro y puerta de garaje. Cables y conectar con el Pi de frambuesa.
