Paso 7: Conecte el circuito a la frambuesa Pi

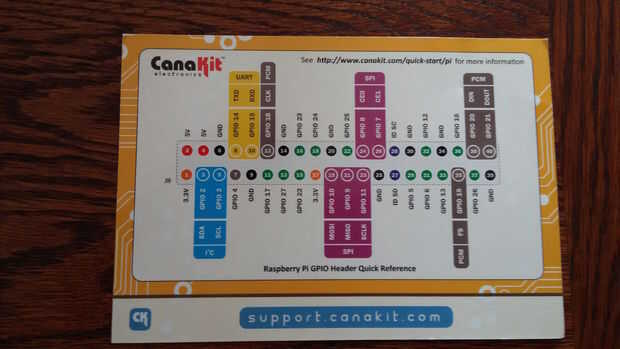

Para el código (paso 4 y 6), he usado pin GPIO 7. Es coincidencia que GPIO 7 sea igual a wiringPi pin 7. En el código PHP, cableado Pi se utilizan números de pin y no los números de pin GPIO. Puede utilizar cualquiera uno que quiera, pero asegúrese de cambiar el código.
He intentado utilizar el alambre torcido, pero no mantiene el relé en alambre trenzado. El alambre sólido es mejor.
En mi primer intento, he creado tres cables de conexión (mujer a hombre).
- Utilizar tres cables de puente a hembra
- Cortar tres trozos de alambre sólido a unos 1.
- Tira de 1/4 en ambos extremos del alambre sólido.
- Inserte un alambre sólido en una hembra cable de puente.
Aquí es una mejor manera de crear cables de conexión (mujer a hombre):
- Usar sólo alambre sólido
- Corte tres en 4 pedazos de alambre sólido
- Tira de 1/4 en ambos extremos del alambre sólido
- Usar pernos de conexión hembra
- Deslice un perno de conexión hembra en un extremo del alambre sólido y prensado
- Pin hembra no debe soltarse, si es necesario la soldadura
- Deslice el protector sobre pin conexión hembra o cubierta con cinta de electricista
- Deslice un perno de conexión hembra en un extremo del alambre sólido y prensado

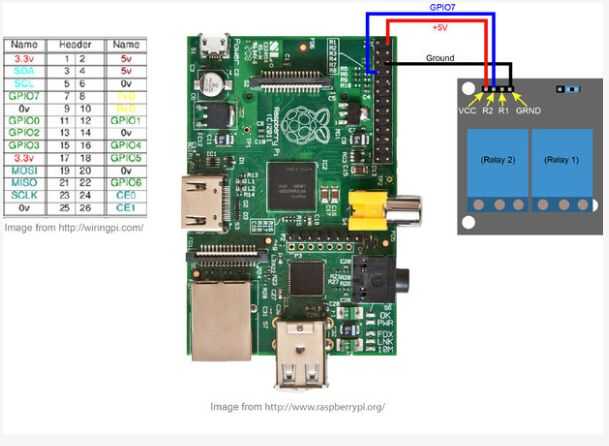

Alambre el relé a la pi como se muestra en el diagrama:
- Conecte el extremo hembra del cable al pin de Raspberry Pi.
- Inserte el alambre sólido en relé.
