Paso 1: El optoacoplador circuito
Como una introducción rápida para aquellos que no saben lo que un optoacoplador es, más o menos es como un interruptor de relé, pero en lugar de un relé mecánico, utiliza un fotodiodo (http://www.renesas.com/products/opto/technology/us... tiene una buena explicación de cómo funciona todo). Así que básicamente en vez del botón original completando el circuito del mando a distancia, nosotros estamos reemplazando con un optoacoplador que completará el circuito cuando nuestra frambuesa pi envía una señal.

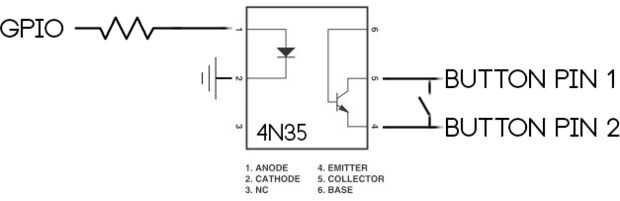

El optoacoplador que hemos utilizado es un 4N35, que es un optoacoplador bastante estándar que usted puede comprar de cualquier proveedor de electrónica (conseguimos nuestro de element14). Y se puede ver en la imagen, cómo se cablea el optoacoplador. La resistencia que era 220 ohmios. Esta resistencia está allí para que la seguridad, hacia atrás limitar cualquier voltaje a la frambuesa pi.
Entonces una vez que has probado que el remoto funciona con el abrelatas de la puerta del garaje, abrir el mando a distancia de soldadura el botón conectar como el esquema y eso es todo lo que ha requerido eléctricamente.

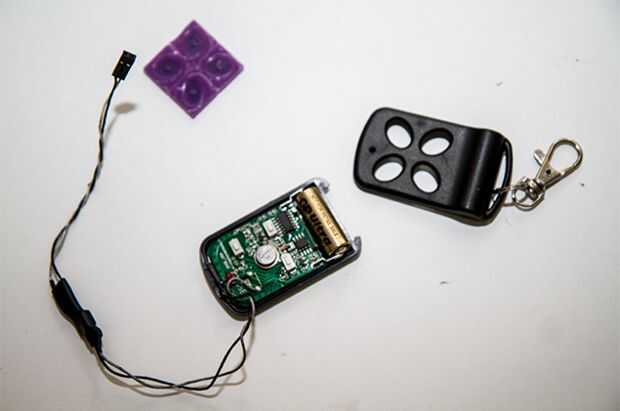

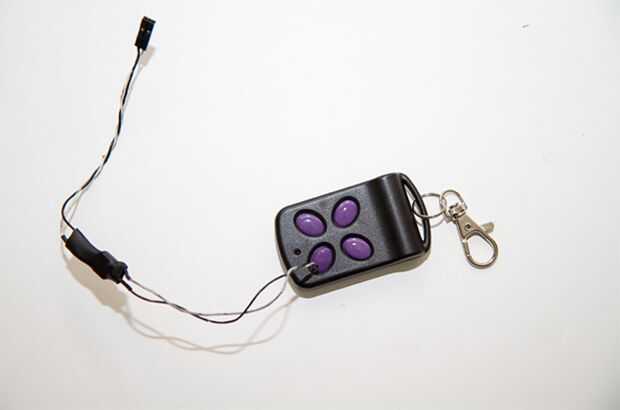

Se puede ver en la otra imagen, cómo está cableado en nuestro botón, hemos añadido cabecera tapones en nuestros cables, por lo que fácilmente podemos eliminarlos si es necesario. Si quieres, no tienes de soldar ya sea el botón y todavía podría funcionar el control remoto.
