Paso 1: Confía en mí, soy un hacedor!
La parte más difícil de este proyecto es también el primero: poner la placa Arduino junto con el módulo RFID y el escudo de relé.

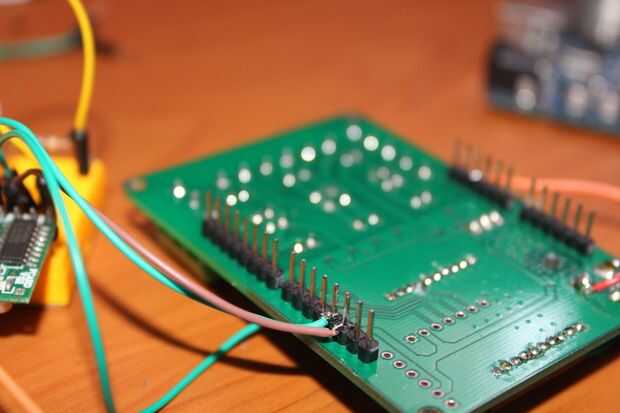

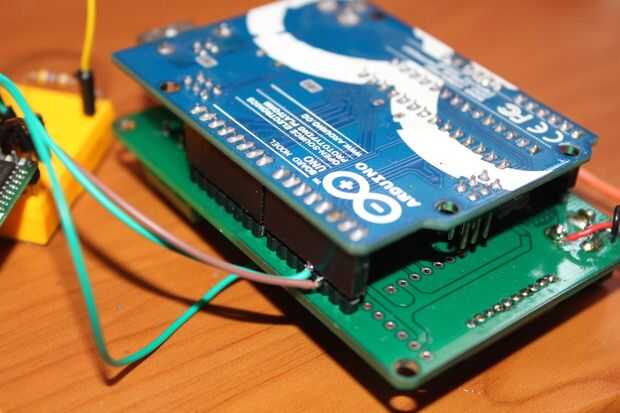

La placa de relé sólo usa 4 pines en la placa Arduino, pero no permite una expansión con los otros pernos en el Arduino. Para trabajar en el diseño, tienes que soldar 4 cables entre el Arduino y la placa de relé. Compruebe hacia fuera la imagen de abajo para la referencia. Soldar 3 cables en los pines 3,4y 5Vy conectar con el módulo RFID. En la parte superior la placa de Arduino, montar la placa de relé y hacer una conexión desde del escudo de relé tierra del módulo RFID tierra.

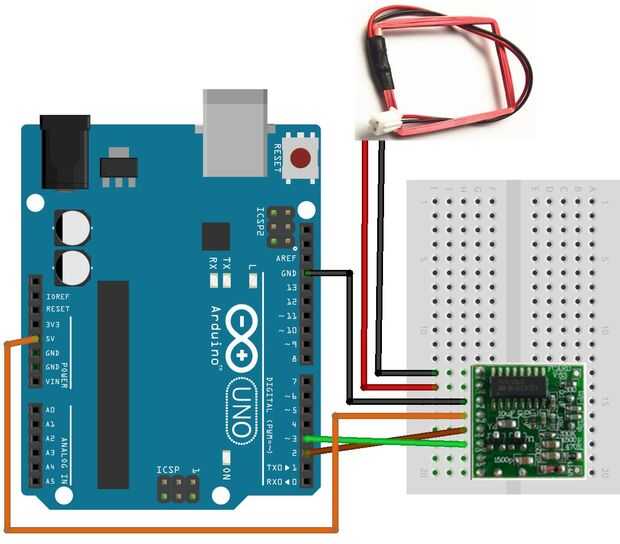

Esa fue la parte difícil! -Utilizar la 3 º imagen adjunta como referencia, conecte el módulo RFID a la placa Arduino. Ahora estás listo para probar tu circuito!
