Paso 3: Ábrete, sésamo!
Ahora hemos conseguido crear un mecanismo de validación simple para el RFID que seguiré nada espeluznante hacia fuera! Ahora es el momento que utilizamos para abrir una puerta, así que no estamos atascados fuera (una manera fácil de asegurarse de que mi hermana pone al traste con cualquier proyecto más!)

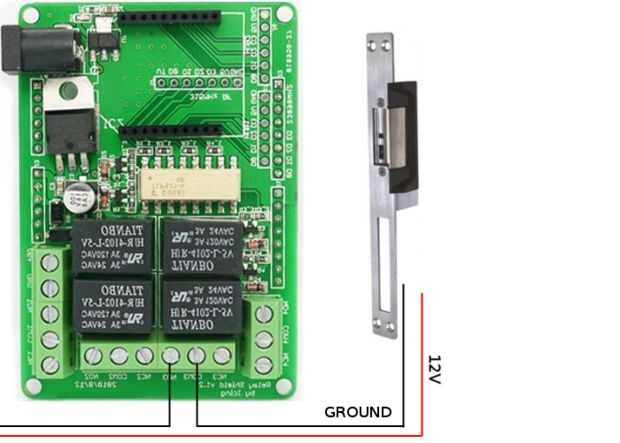

Así que aquí está cómo: el escudo de relé está equipado con 4 relés controlados por los pines de Arduino números 4,5,6 y 7. El primer relé es controlado por el pin número 4, el segundo relais por el número de pin 5 y así sucesivamente. Conecte el circuito de la cerradura de golpe eléctrico y la energía de 12V el relé 3 en el escudo. El relé tiene dos zócalos, el siempre ON (NC) y el siempre toma de (NO). Depende de tu cerradura huelga eléctrica en qué tal va a conectar en el relé. Mina siempre está bloqueado a no ser que se alimenta de 12V DC. Soy conexión de circuito de la cerradura en el COM - n del relé 3. Utilice el esquema adjunto como referencia para la conexión de su cerradero eléctrico cerradura.
pinMode(6,OUTPUT);<br>
Inicializando el relé 3.
digitalWrite(6,HIGH);
"Cerrar" el circuito en el relé 3 - en
digitalWrite(6,LOW);
"Abrir" el circuito en el relé 3 - apagado

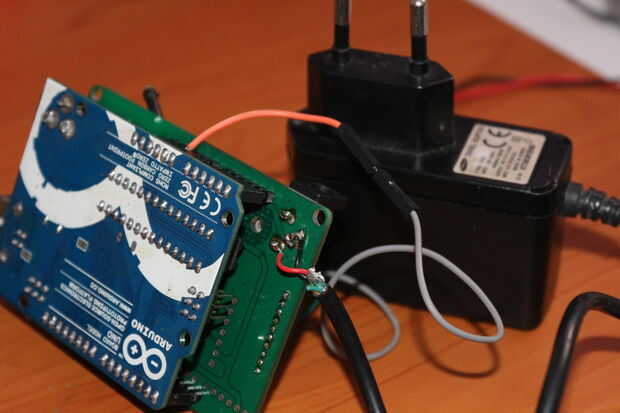

Antes de que veamos en acción, se potencia hasta el escudo de relé con una línea de alimentación de 9V DC. He encontrado un viejo cargador de teléfono móvil que cuenta con salida de 9V CC y yo montados en el escudo. Puede utilizar la imagen adjunta como referencia de cómo lo hice.
Mi ejemplo funciona y ahora es el momento de reemplazar la vieja cerradura de huelga no eléctricos.
