Abridor de puerta de garaje de Arduino DIY-huella digital (3 / 11 paso)

Paso 3: Sensor de huellas dactilares

antes de usar el sensor (suponiendo que solo la compraste) que tenga a "saltarse" el chip atmega (boceto en blanco). heres un enlace sobre cómo, también necesitará software. (SFG)

software

http://www.Adafruit.com/datasheets/SFGDemoV2.0.rar

By-pass

https://Learn.Adafruit.com/Adafruit-Optical-Finger...

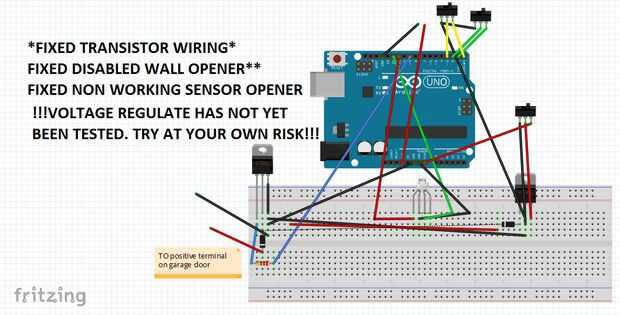

Se me olvidó agregar el sensor en el diagrama, pero...

Alambre negro - tierra

Cable rojo - 3.2V o 5V (estoy usando 3.2V a guardar el sensor de la quema hacia arriba, resistencia de uso Si utiliza 5V)

Hilo blanco o amarillo - Pin3

Alambre verde - Pin2

INSCRIBIRSE CON SGF

Hilo blanco o amarillo - Pin0

Alambre verde - Pin1
