Paso 2: Primer prototipo:

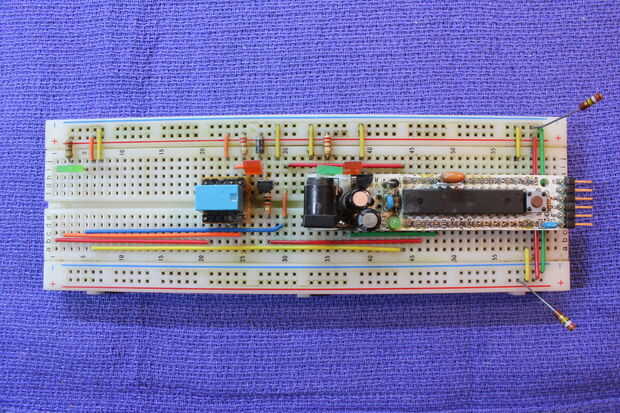

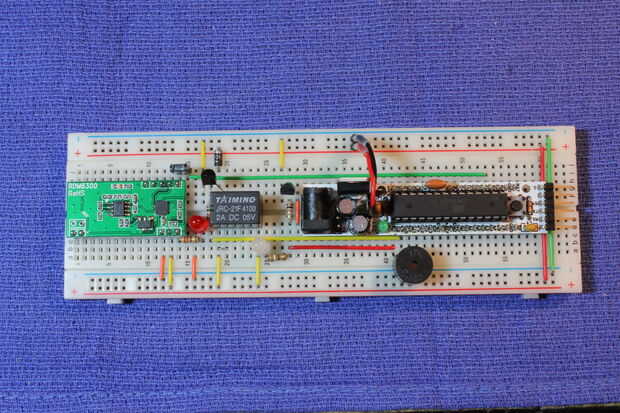

El diseño original fue construido sobre un zócalo de protoboard de experimentadores. Decidí dejarla en la toma y puesta en servicio. Trabajó bastante bien con un conector que accidentalmente desconectado cada ahora y entonces. Después de un año o así decidí que era tiempo para construir una versión más permanente.

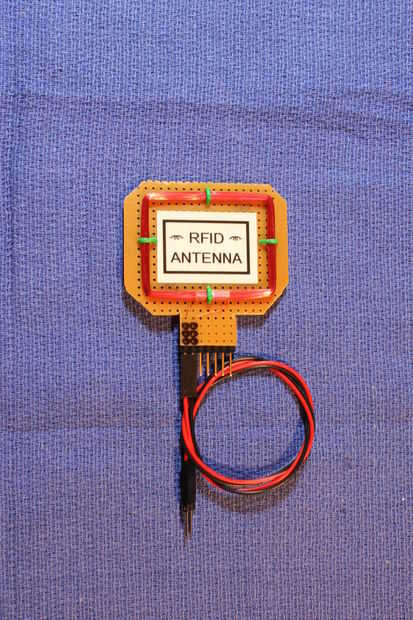

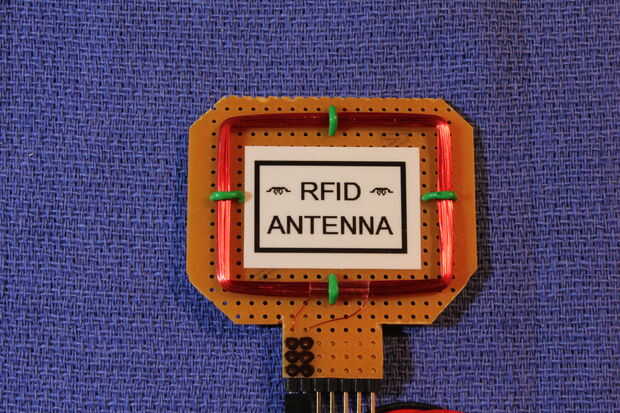

Una bobina de repuesto de la antena se montó a un pedazo de perfboard con un encabezado de 7 pin macho. Se utilizan solo 2 de los pernos, los demás añadir estabilidad cuando se conecta a la placa del experimentador. Esto resulta útil cuando experimentando con RFID.

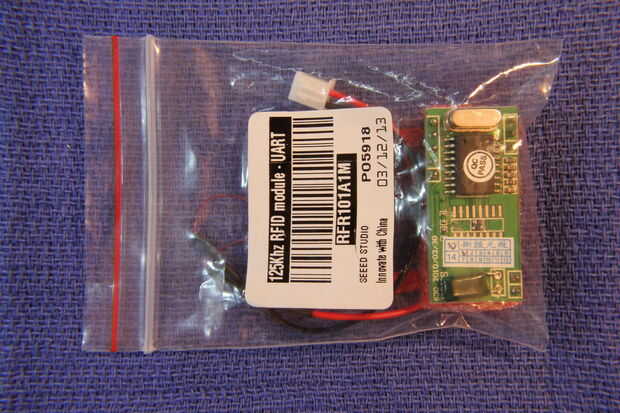

Las tarjetas RFID son 25 kilociclos y de la variedad de RDM 630. Encontré trabajarían algunos receptores de diferentes proveedores y otros que no. Todos los receptores de RDM 630 UART que adquirí de Seeed Studio, pero ya no venden el tipo exacto que estoy utilizando aquí. He encontrado algunas en EBAY que funcionaba bien. Asegúrese de que compra el tipo UART y no lo Weigand. El tipo de Weigand no trabajará con este proyecto ya que utiliza un protocolo diferente.
