Paso 1: Conociendo el circuito y las partes
El Bluetooth tiene por lo menos seis pernos que pueden utilizarse para los fines generales de entrada/salida (GPIO). El módulo Bluetooth en el tablero funciona a 3,3 v, sin embargo la Junta tiene un regulador de voltaje que puede ser alimentado de energía del USB o a través de otras fuentes de energía como verrugas de pared o baterías hasta 18VDC. Conectando el módulo de Bluetooth a un MOSFET interruptor de propósito general puede cambiar mayores tensiones y corrientes.

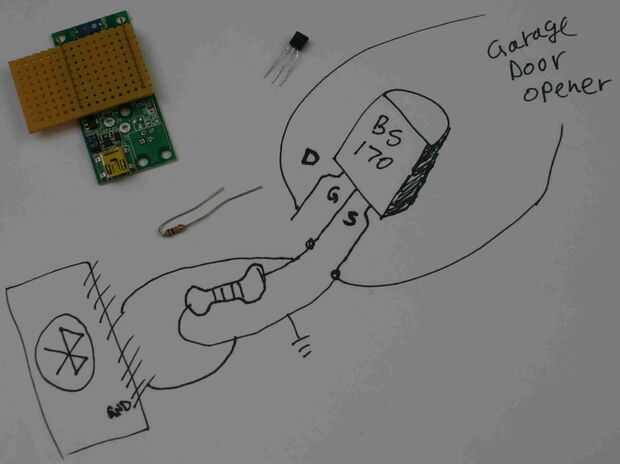

El BS170 MOSFET es un transistor de canal N de propósito general. Esto significa que el interruptor se enciende cuando el voltaje en la puerta es ~2.1V positiva con respecto a la fuente. La fuente MOSFET y tierra módulo de Bluetooth están conectados juntos por lo que se hace referencia correctamente a cada uno al otro. La compuerta de lo MOSFET es el control y se conecta a uno de los pasadores GPIO de placa de Bluetooth. El MOSFET se enciende conduciendo el correspondiente pin GPIO alta.
Cuando el módulo Bluetooth es restablecer o no establecer como una salida, el pin efectivamente flota - realmente tiene un débil hacia abajo. Conectando una resistencia entre la fuente de puerta del MOSFET, nos aseguramos de que siempre da vuelta.
Alternativamente, si hemos querido darle energía positiva a un dispositivo en lugar de tierra para el control, podríamos conectar un MOSFET de canal P para el MOSFET de canal N. Conectar la fuente a la energía, la puerta para el desagüe de los MOSFET de canal N y el desagüe en el terminal positivo de dispositivos. El dispositivo se conectaría directamente a tierra. Debe conectarse un resistor entre la puerta del MOSFET y la fuente para asegurar el cierre correcto.
La Junta de Bluetooth GPIO 3, 6, 7, 10 y 11 por defecto baja al encenderlo y estará apagado. GPIO 8 y 9 por defecto alto al encenderlo y el. El estado de encendido de cada pin es configurable, vea el manual de referencia rápida o el manual de usuario.
