Paso 5: Configurar y probar

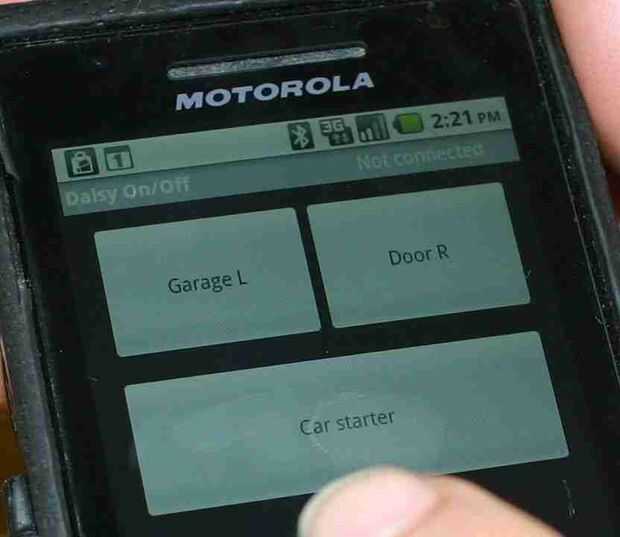

El dispositivo puede analizarse de muchas maneras. La forma más sencilla de probarlo sería utilizar la aplicación gratuita de Margarita ON/OFF para Android. Descargar, configurar y probar. El dispositivo también se puede controlar a través de cualquier conexión de puerto serie Bluetooth (SPP). Me gusta usar BlueTerm en mi Android para la prueba de línea de comandos y GtkTerm en Ubuntu Linux.
- Encienda el módulo de Bluetooth mediante la conexión a un host USB o un adaptador de alimentación USB. Debe parpadeará el LED rojo que indica espera para la conexión.
- Activar Bluetooth y abrir el administrador de Bluetooth
- Busque nuevos dispositivos - el dispositivo puede ser retitulado por lo que fácilmente puede ser identificado, consulte el manual
- Par con el dispositivo - defecto pin código si pide es 1234, puede modificarse para la seguridad (hasta 20 caracteres)
- Conectar con SPP - el módulo de Bluetooth debe cambiar a verde que indica conectado
- Abra un terminal como el GtkTerm, en Linux
- Conecte al puerto rfcomm
- Envíe inmediatamente a solo $$$ no seguido de Enter - el dispositivo debe responder con 'CMD', si no, ha vencido el temporizador del modo de comando interno. Energía ciclo el módulo Bluetooth y vuelva a intentarlo.
- Una vez en modo comando, enviar 'st, 255' seguido de Enter - permite el temporizador de modo comando a indefinido
- Utilice el manual de referencia rápida para averiguar exactamente qué comandos entrar para controlar el pin GPIO de módulo Bluetooth que fue seleccionado para el control, por ejemplo, si seleccionó la pin GPIO 3 Introduzca los siguientes comandos:
- s seguido de Enter - establece una salida GPIO 3
- s, seguido de Enter - 0808 establece el perno alto y enciende el transistor
- s, seguido de Enter - 0800 establece el pin baja y el transistor se apaga
Probablemente tienes que activar el transistor enciende y apaga rápidamente para aplicaciones como la puerta del garaje y arrancador FOB simular una segunda prensa. Por esta razón es ideal tener una aplicación.
El comando de dirección sólo necesita ser enviado una vez después de reiniciar o encender el dispositivo. Opcionalmente puede enviar s %, 0808 para establecer la dirección de GPIO 3 salida al encender. El comando de dirección nunca tendría entonces enviado de nuevo a menos que el dispositivo es fábrica reset por alguna razón.
