Paso 5: Añadir los agujeros a la placa del interruptor
Laser Cutter corte corto... |
Añadir una tira de cinta adhesiva:
Vamos a tener que marcar en la superficie para tener una indicación de donde está el centro, pero no vamos a cortar el centro, por lo que no queremos hacer accidentalmente una marca permanente en la placa del interruptor. Si ponemos una tira de cinta adhesiva en el centro de la placa, podemos hacer nuestras marcas, después simplemente retire la cinta cuando hemos terminado.
Geometría para arriba:
Utilizando las esquinas de la placa o los orificios para tornillos, queremos esbozar la línea que une las esquinas opuestas, por lo menos en la zona alrededor del centro. En la cinta, utilice un borde recto para marcar una sección de la línea que conecta la parte superior izquierda con la esquina inferior derecha. A continuación, gire el borde recto y marcar una sección de la línea que conecta la parte superior derecha con la esquina inferior izquierda. La "X" donde se superponen estas dos líneas es el centro de la placa. Si usted no puede fácilmente obtener alineada con las esquinas del switchplate, puede utilizar los orificios para tornillos, en lugar de otro. De nuevo, utilice una línea entre la parte superior izquierda y la parte inferior derecha y una línea entre la parte superior derecha y la parte inferior izquierda. El ángulo de las líneas será diferente, pero el punto seguirá siendo el mismo lugar: el centro muerto.
Centrado de los agujeros de montaje:
Si se instala un solo botón, ya tienes tu punto central para montarlo. Sin embargo, estamos montando dos agujeros. Sabemos que este punto central es la altura correcta para los botones, pero queremos montar los botones para que entren en consonancia con los tornillos (verticalmente), como un lightswitch normal.

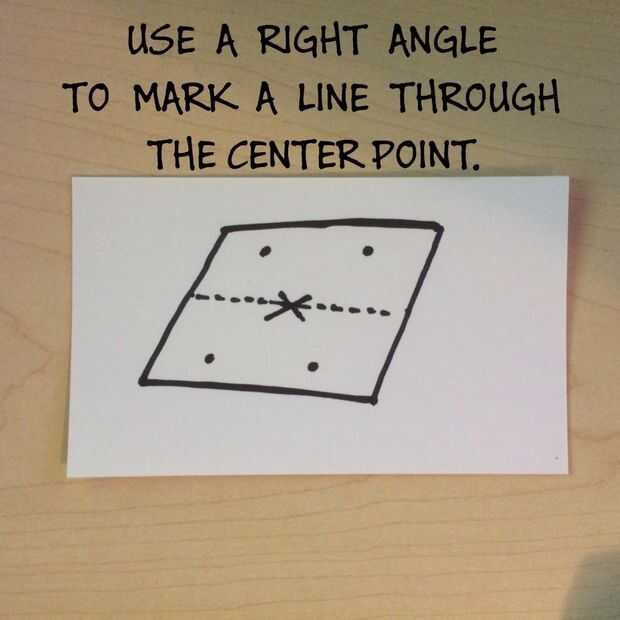

Nuestros centros de agujero del interruptor tienen que estar en la misma línea vertical que el punto central, así que queremos seguir adelante y trazar esa línea. Simplemente use un ángulo recto, con un lado firmemente contra el lado de la placa de interruptor y un borde recto, alineado con el agujero central. Ahora, podemos ampliar esta línea de centro a través del área entre los tornillos, donde queremos tener nuestros botones.

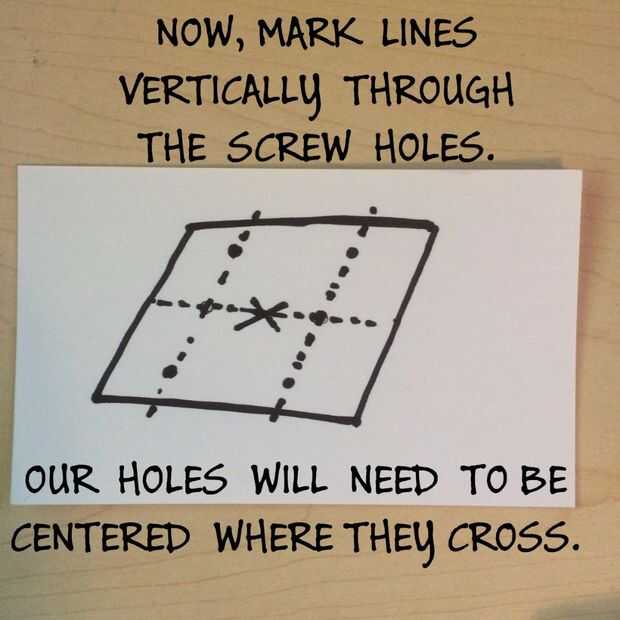

Finalmente, todo lo que tenemos que hacer es dibujar una línea entre la parte superior e inferior de agujeros. El punto donde esta línea cruza la línea central es donde queremos instalar nuestro botones.
Dibujar los agujeros:
Ahora que sabemos donde queremos los agujeros, tenemos que dibujar círculos para indicar el material que debe ser extirpado. Mi reproductor 1 y 2 botones de montaje en agujeros de 1 1/8", que es un estándar, pero usted querrá asegurarse de que el agujero tamaño usted necesita antes de realizar el orificio. Si se corta el agujero demasiado pequeño, no es gran cosa; Usted puede hacerlo más grande. Si haces el agujero demasiado grande, sin embargo, se necesita empezar con una nueva placa de interruptor.
Si usted tiene un orificio de tamaño adecuado se vio, puede utilizar, pero no tengo un agujero de 1 1/8" Sierra y tenían costos prohibitivos. Una broca de pala funcionaría también, pero 1 1/8" era mayor que tuve en mi colección, así que usé lo que tenía disponible.
Lo que sé, nada que vas a cortar un agujero con (aparte de los métodos mencionados anteriormente) será necesario primero dibujar el círculo que desea cortar, para que puedas usar ese círculo para guiar el corte.

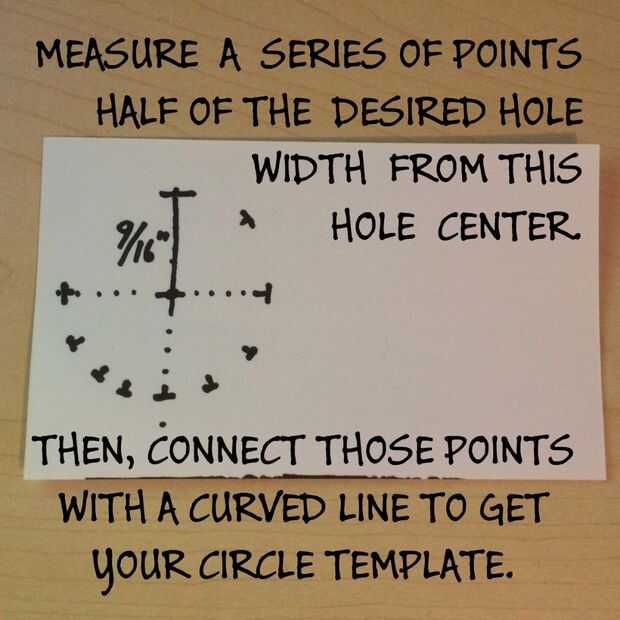

Así que, si tiene plantilla de círculo, podría utilizar. También puede usar una brújula, con el centro en el centro del agujero y el radio a 9/16"(que es la mitad del diámetro de 1 1/8"). Personalmente, yo sólo utiliza una cinta métrica para marcar varios lugares 9/16" lejos del centro, luego dibujó una curva circular para conectar esos puntos hasta que tuve mi plantilla de círculo.
Corte los orificios:
Si tienes una sierra de contornear disponible, que probablemente funcione bien. Tengo una sierra de calar, pero no fue en mi tienda cuando estaba trabajando en esto, así fue hacia fuera. Que me dejaron con utilizar mi taladro o tratando de usar una navaja o un cuchillo Xacto (que probablemente habría sido posible con el plástico irrompible, pero llevaría un tiempo y probablemente habría sido un poco peligroso). Usando un taladro de mano no habría sido muy diferente que el uso del taladro. el material es delgado, así que el ángulo no es demasiado crucial. Desea perforar directamente en el material, pero "straight-ish" debería hacer bien.
Para eliminar un círculo grande de material con una broca más pequeña, perforar una serie de agujeros más pequeños justo dentro del contorno del círculo. No se superponen los agujeros, pero tener cerca uno del otro. Si coinciden los agujeros, el pedacito de taladro puede coger la placa del interruptor y tratar de moverlo. Si la tienes bien sujeta, esto probablemente no sea un problema, pero si se mantiene todavía con las manos (como lo hice y no lo aconsejo), puede obtener tiró de tus manos, que pueden ser un poco aterrador.
Una vez que tienes un círculo de círculos más pequeños, use un cuchillo para cortar las piezas delgadas de plástico entre los círculos pequeños. Luego, quite el tapón de material del centro. Ahora, la mayor parte de su círculo se ha ido, pero tiene puntos de plástico que necesitan ser removidas. Ahora puede caber una herramienta en el centro para eliminar éstos. Puede utilizar un cuchillo Xacto o un archivo, pero yo solía una herramienta Dremel con una cabeza lijar rápidamente la arena a los puntos.
Un toque de perdón...
Como nota, botones arcade tienen un labio que se sienta encima de la superficie cuando está montados. Este labio no es excesivamente amplia, pero puede ocultar un poco de imperfección, en caso de que el agujero es un poco áspero. No hacer un agujero con eso en mente, pero si cometes un pequeño error, no asuma que su placa del interruptor se destruye hasta que haya ajuste prueba el botón en el agujero.
