Paso 6: Instale los botones en la placa del interruptor
Hay dos partes a un botón de arcade. El "botón", que es sólo una caja mecánica con un botón bonito, un resorte y canales diseñados para forzar el movimiento del botón ser recto y, y un actuador que empujará la pequeña parte pushable de un micro interruptor correctamente montada en la caja del botón.

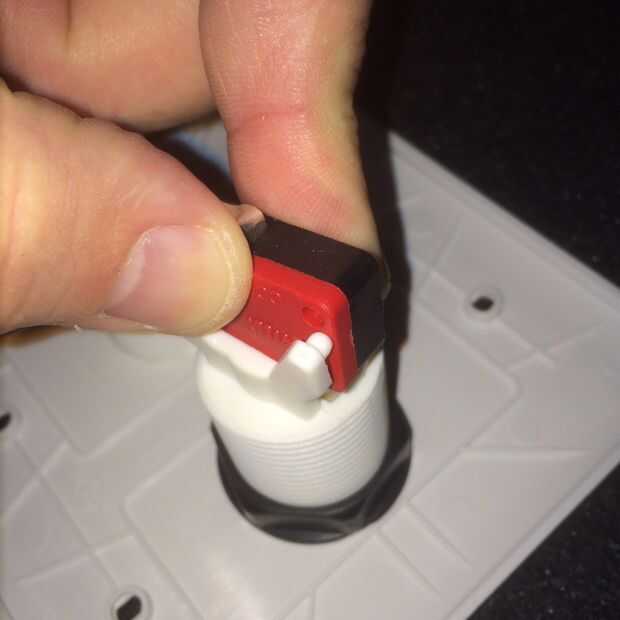

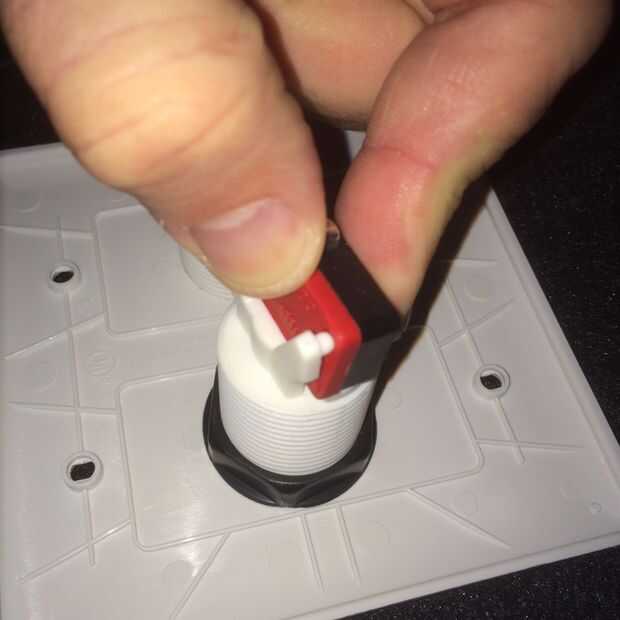

La segunda parte del botón es el interruptor micro, sí mismo. Este interruptor micro tiene que estar montado en una cierta manera para poder trabajar correctamente. Además, cuando compré mi botones de arcade, los interruptores micro eran separado en una bolsa, me Monte a la Asamblea de botón antes de su uso que. Esto está bien, que probablemente no tendrá la separación a Inserte el montaje del botón en el agujero de montaje con el interruptor micro montado.

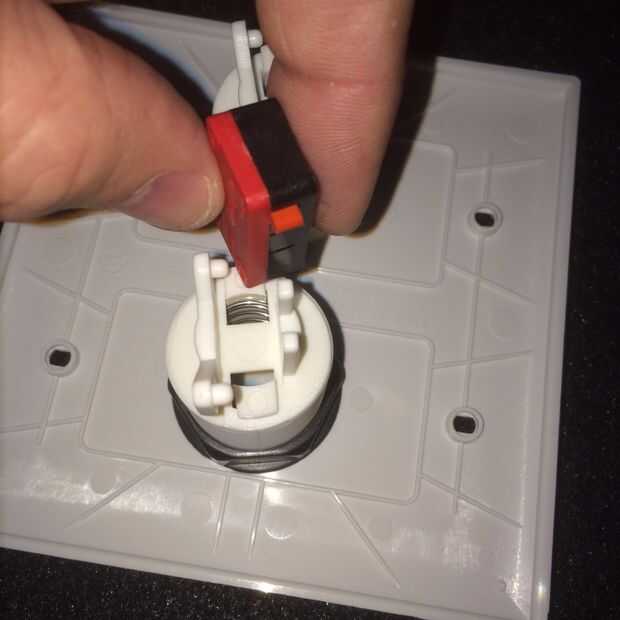

Si ya van a montar sus micro interruptores, quitar ellos, sino prestar atención a cómo se quitan, para que sea más fácil instalarlas de nuevo más tarde. Voy a mostrar cómo instalar en el siguiente paso, pero observación práctica siempre es el mejor maestro.

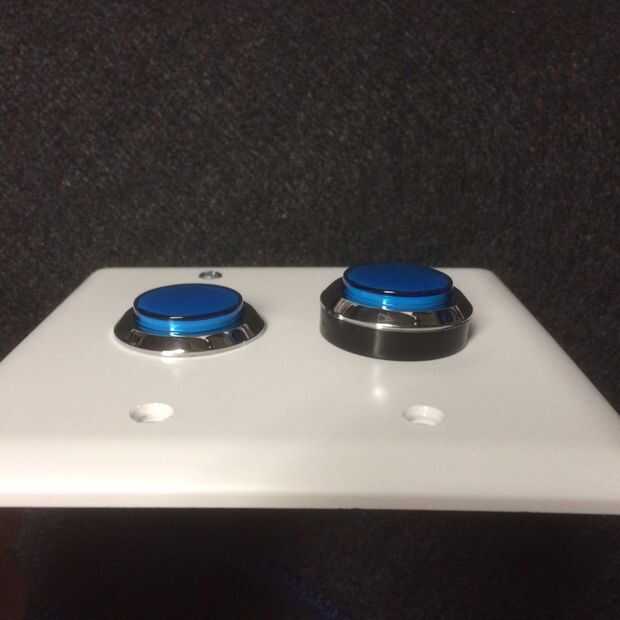

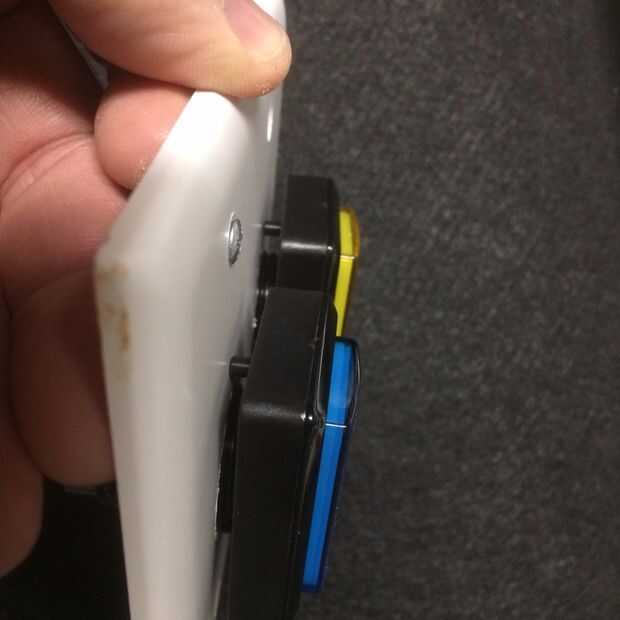

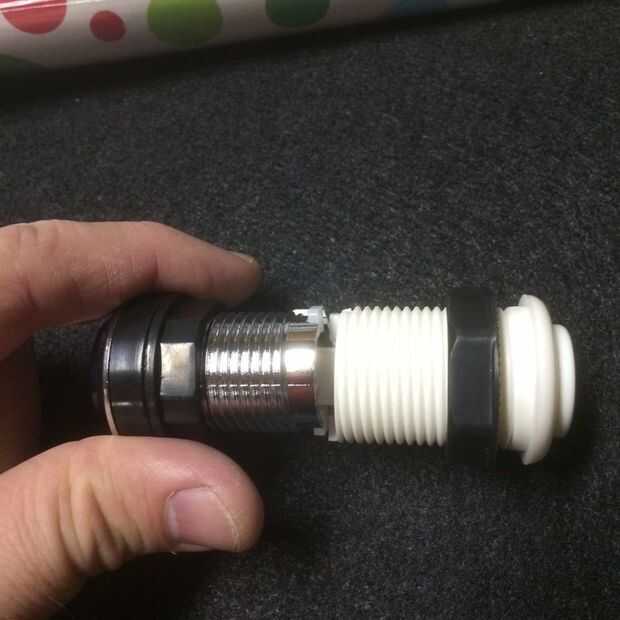

Una vez que una Asamblea de botón arcade con ningún interruptor micro conectado, hay dos (o tres) partes a tener en cuenta: el cuerpo del botón, que luce un poco como un eje de perno-como en el exterior, y una tuerca de plástico grandes que los tornillos en este "perno" detrás de la superficie te estás montándolo. Además habrá un anillo de espaciador, lo que parece (y actúa) mucho como una lavadora. Este anillo puede colocarse en el exterior de la superficie de montaje para elevar el botón un poco, si lo desea. Esto es una parte opcional.
Para instalar el botón:
- Inserte el montaje del botón de arcade en los orificios de la placa del interruptor
- Hilo de rosca el plástico grande "tuerca" en la parte posterior del botón arcade y apriételo hasta que esté casi firme.
- Gire el botón, si es necesario, para colocar cualquier imagen superficial en el botón en la posición deseada.
- Cuidadosamente termine de apretar la Asamblea de botón para que quede ajustada con la superficie del botón en la posición correcta.
Ahora estás listo para instalar los microinterruptores...
