Paso 8: Conecte los cables de los interruptores de los
Esta parte no es "complicada", sí, pero usted necesita prestar atención a lo que estás haciendo y hay una torcedura que me encontré con que tenía que trabajar a través.

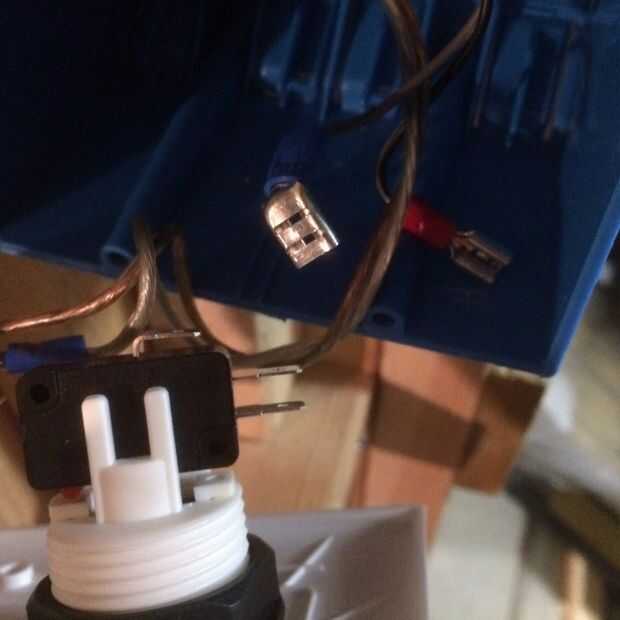

Al lado de su interruptor micro probablemente tendrá al menos tres terminales planas, lengüeta-como para la fijación de los cables. Si el interruptor es un interruptor iluminado, habrá dos fichas para la luz, sí mismo. No me dirijo a iluminación en este tutorial, ya que mi reproductor los interruptores no tienen ninguna iluminación y yo no estoy proporcionando energía para eso. Lo voy a tratar alimentación luces en botones de arcade en un Instructable próximas en la construcción de un simulador para juegos. Compruebe nuevamente si quieres iluminar los botones. Las principales pestañas que estás buscando no será el común (COM) y normalmente abierto (). En mi carrera común fue marcado claramente como "COM", pero las otras dos lengüetas están marcadas como "NC2" y "Cc3." La ficha que estaba mi normalmente abierto contacto fue el había marcado "Cc3" y fue la posición más cercana a la ficha común básicamente, un circuito que se conecta a la ficha COM continuará por el camino de NC2 hasta que el botón es presionado y luego, en cambio, pasará por el camino de Cc3 hasta que se suelta el botón. Puesto que no estoy dando nada a NC2, no flujo de potencia por el circuito hasta que el botón, en que punto se conectará el circuito por Cc3 hasta que sueltes. Al conectar el par de cables que van para el mismo abridor de puerta de garaje a las pestañas COM y CC3, este botón completa el circuito, al igual que hice con el destornillador, pero de una manera mucho más conveniente y en un lugar mucho más cómodo.
Nota: Usará la conexión común, pero si no está seguro de cuál de las otras dos pestañas para conectar el otro cable a, hacerlo: conectar su cable común totalmente, sólo toque el otro cable a la ficha crees que es la ficha correcta para un segundo. Si toque a la pestaña correcta, pero el botón no está pulsado, no pasará nada. Si, sin embargo, se toca a la ficha mal, tendrás que presionar el botón - la puerta del garaje a intentar activarlo de inmediato. Si esto ocurre, conecte el cable de segundo a la terminal, dejando el campo común en el lugar.
Prueba: Una vez que tienes los cables conectados, nada debe suceder hasta que usted oprima el botón. Cuando usted presiona el botón, la puerta del garaje debe hacer su cosa.
