Paso 10: Apéndice A: encontrar una fuente de alimentación adecuada
Las necesidades de EtherTen un 6-9 V DC, 300 mA o mayor potencia de la fuente con 5,5 mm OD (diámetro externo), 2,5 mm ID (diámetro interno), conector de barril de agujero de centro positivo. Para los que no tienen mucho conocimiento eléctrico la oración anterior habría tenido tanto sentido como un caballo con un vestido floral volando en primera clase en un vuelo transatlántico. Por suerte no tenemos que entenderlo para encontrar una fuente de alimentación adecuada, tenemos que coincidir con algunos números y un símbolo.
Si estás buscando en un cuadro de antigua potencia provee, recoger primero todos los que tienen conectores que se ajustan. Luego mire a la "salida:" línea sobre cada uno. Estos generalmente siguen el formato de: {valor} V {tipo} {valor} mA. Lo EtherTen requiere un valor de tensión de entre 6 a 9 V (voltios), 7,5 V ser actual, ideal tipo "DC" (corriente directa) y un valor de corriente de al menos 300 mA (0,3 amperios). DC con frecuencia está representada por una línea sólida sobre una línea discontinua. CA, la corriente tipo nos quiere no como la salida, con frecuencia es representado por una línea serpenteante (~).
La última cosa a comprobar es que el agujero central del conector es el terminal positivo. Esto es representado generalmente por un símbolo de un punto interior 3/4tas de un círculo, cada uno con una línea que conduce a un signo positivo o negativo. El EtherTen necesita uno que está conectado el punto de centro el signo positivo. Si no hay tal símbolo está presente pero todo lo demás es conveniente, el EtherTen debe llegar a ningún daño por que conectarla para probar. Siempre con confianza podrían cortar el cable y alambre remonta hasta invertida pero no es la solución ideal.

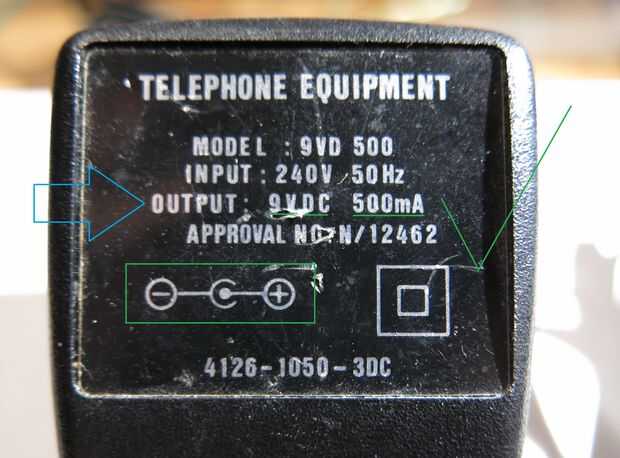

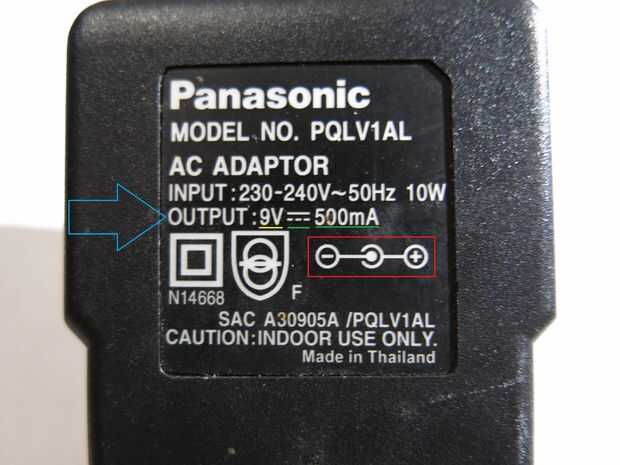

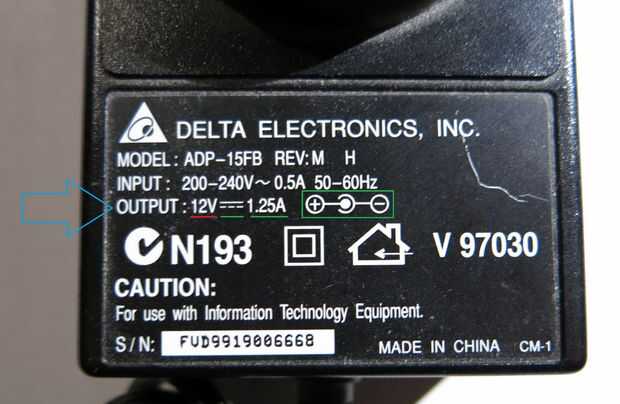

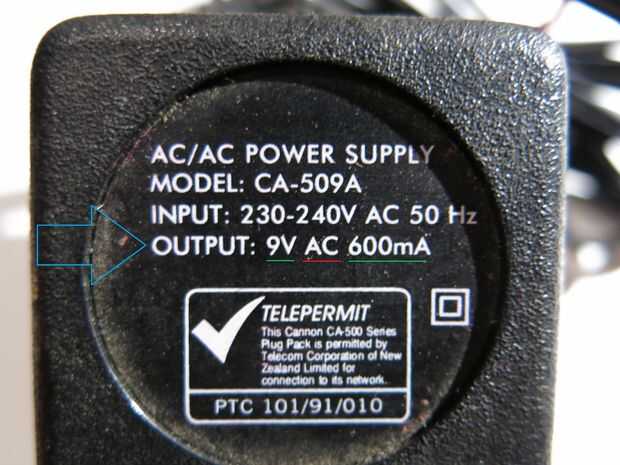

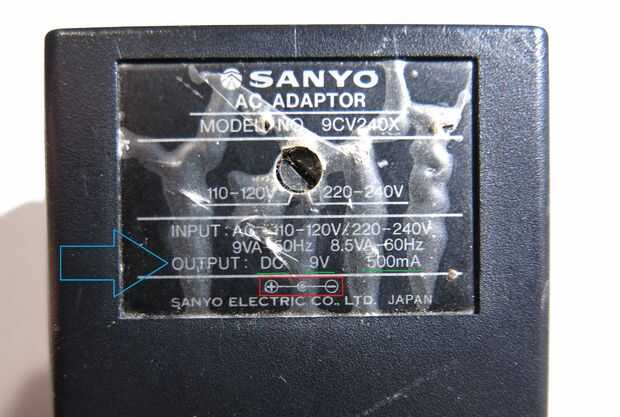

Las imágenes anteriores dan ejemplos de cuatro fuentes de corriente inadecuadas y que debe funcionar muy bien (la primera de ellas). Cosas subrayaron en rojo marca la fuente de alimentación inadecuada. Todos las propiedades de salida subrayada deben ser adecuado (verde) para la alimentación adecuada.
