Paso 3: soldar
Tiempo para soldadura de nuestro conector relé de abrepuertas. Si se trata de un conector hembra de 3,5 mm de tres patas como el que estoy usando, la tercera etapa se utiliza generalmente para detectar si algo está enchufado o no, algo no tienen interés en.
Primero tenemos que averiguar que dos patas para utilizar. No esta el plástico Retire el conector macho y el resto del palillo en la mujer. Utilice la función de la continuidad de su multímetro para saber que patas en el conector hembra de conectan a las dos patas del conector macho. Si el conector macho tiene más de dos patas, utilice cualquiera de las dos que se conectan a las piernas del lado femenino. Tenga en cuenta que las piernas se conectan a través de por lo que podemos soldar a ellos.
En segundo lugar, nos soldar algún cable al conector hembra para ir al relé. Para ello, cortar un tramo de alambre para ir entre la hembra y la placa de relé de la materia que se utilizará para conectarse al abridor remoto. Para el caso 3D impreso que va con este proyecto te recomiendo 140 mm. de la soldadura esta en las patas útiles de la hembra. El método recomendado es separar los conductores, el aislamiento de la tira hacia atrás unos 5 mm, las patas del conector de la ' lata' y extremos del alambre por la fusión de alguna soldadura en ellos por separado, luego soldar cada cable a su pierna correspondiente.

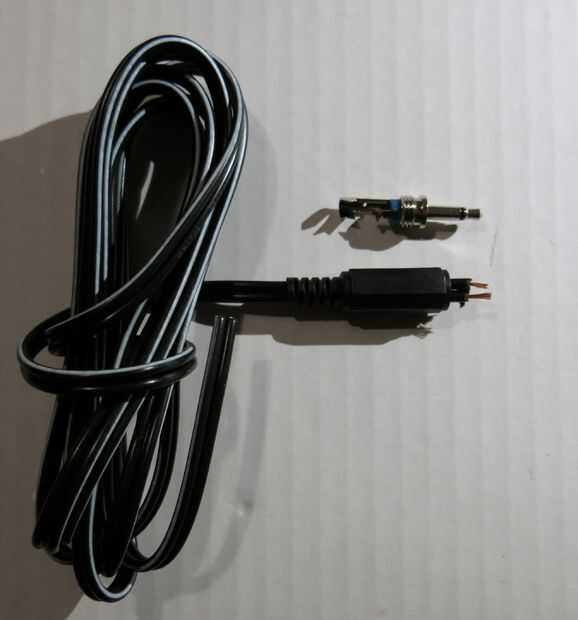

Por último, nos suelde los cables que se conectan al abrepuertas o remota a las patas del conector macho. Esto es lo mismo en cuanto a la hembra pero que tenga que cortar un cable más corto que el otro si, como yo, usted no está usando cable coaxial. No olvide sujetar las aletas de metal en el cable y si los tienes como tomará cualquier esfuerzo poner el cable en vez de los empalmes de la soldadura.
Ahora que hemos hecho las cosas sucias, es hora de traer cosas juntos!
