Paso 5: La conexión a

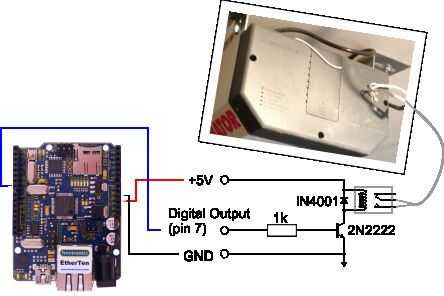

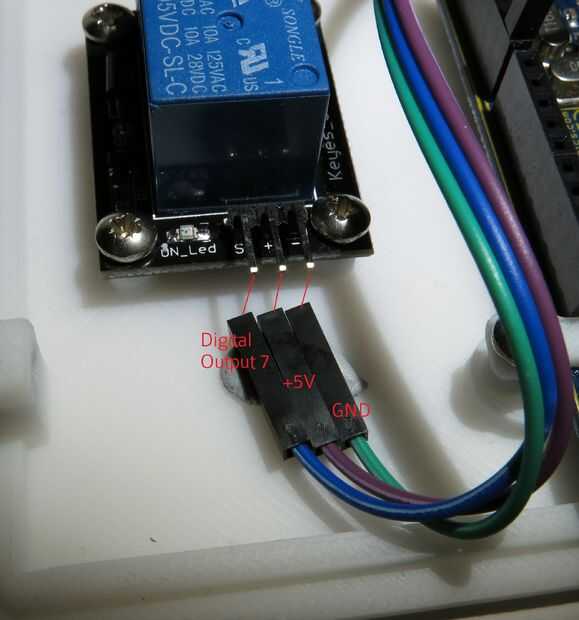

Primero conecte la placa de relé a la EtherTen con los cables de puente. El pin S (señal) en la placa de relé se conecta a la toma de entrada-salida Digital 7 EtherTen, la + pin a un + toma de corriente de 5V y la - clavija a una toma de tierra.

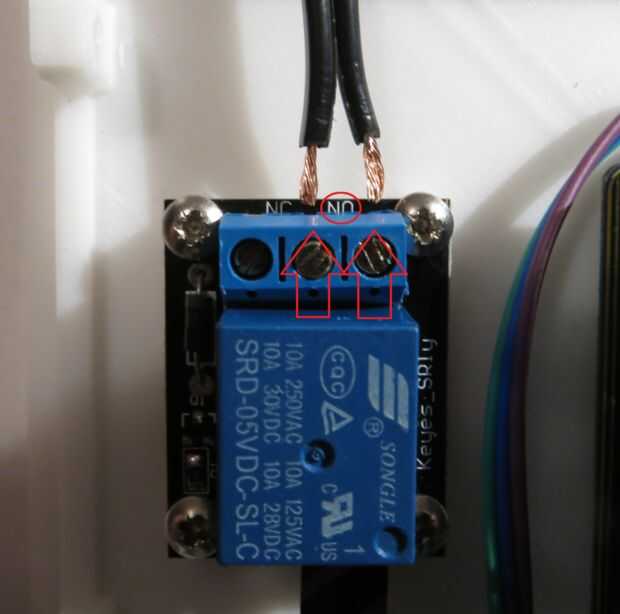

A continuación conecte los cables del conector del relé montado caso-abridor a los terminales de dos tornillos en la placa de relé que son ambos lados del texto (normalmente abierto) "NO". Cual cable va que no importa, lo que hace es que sólo cuando se activa el relé que se conectará.

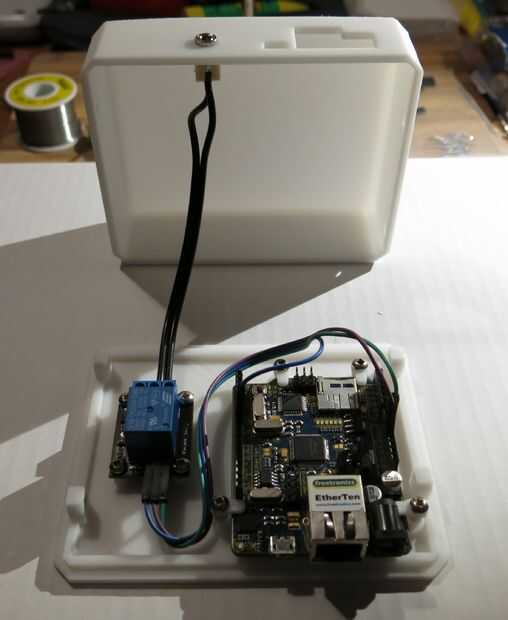

Ahora se hacen los componentes internos, poner la tapa y la base juntos y asegure la tapa en el apretando los cuatro tornillos restantes en los agujeros en los lados de la caja.
Ahora que el hardware está listo, es hora de configurar el software.
