Abrir el corazón con capucha (2 / 8 paso)

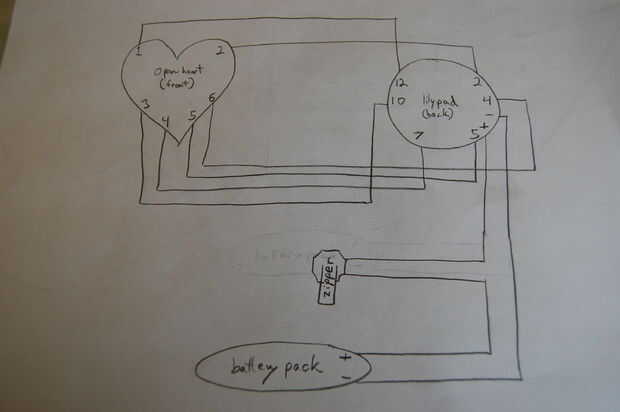

Paso 2: Esquema de conexión

Crear un diagrama de cableado simple le ahorrará un dolor de cabeza cuando empiezas a coser todo junto.  Cuando el cableado hasta el corazón y el lilypad tenga en cuenta que montará hacia atrás.

Trate de elegir los pernos en el lilypad que están cerrados a los pernos en el corazón. La mejor opción que encontré para que coincida con el oído a lilypad respectivamente fue:
1 = 12
2 = 2
3 = 10
4 = 7
5 = 5
6 = 4

Conectar la clavija negativa en el lilypad en uno de los pines negativos en el suministro de energía.  Usé una más cercana a la patilla positiva.

Conectar el positivo en el lilypad para la cremallera.  Conecte la cremallera con el conector positivo en la alimentación.
