Abrir EVSE Arduino Shield (1 / 7 paso)

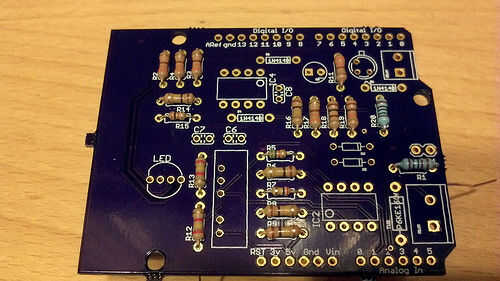

Paso 1: resistencias

Para hacer el proceso menos difícil que vamos a empezar con los componentes más cercanos a la Junta y terminar con el más grande.

Introducir en el orificio y doblar hacia fuera un poco por lo que la resistencia no cae. Clip lleva limpio con la Junta de soldadura para evitar cortocircuitos con el escudo/Arduino a continuación.

Comience con las resistencias de 330 Ohm (naranja, naranja, marrón). Solde un resistor de 330 ohms en R2, R3, R4, R11 y R17.
Después de la soldadura de las resistencias k 100 (marrón, negro, amarillo) en R6, R8, R9, R14, R16
Soldar las resistencias k 2,4 (rojo, amarillo, rojo) en R12 y R13
Soldar las resistencias k 1 (marrón, negro, rojo) en R1 y R20
Soldar las resistencias restantes:
R18 100 Ohm (marrón, negro, marrón) * esquema incorrectamente muestra 150 Ohm
R19 10K (marrón, negro, naranja)
R15 20k (rojo, negro, naranja)
R7 200k (rojo, negro, amarillo)
R5 56k (verde, azul, naranja)
