Abrir EVSE Arduino Shield (4 / 7 paso)

Paso 4: ICs

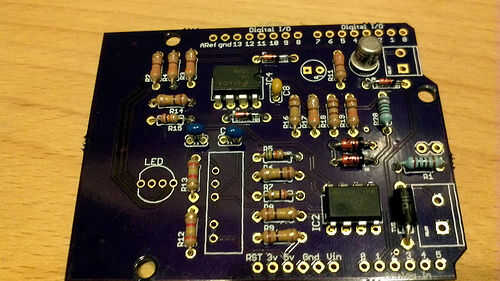

Soldadura IC2 LF353 Opamp, comprobar que el punto o una muesca en el lado correcto correcto. * Opcional instalar un zócalo de 8 pines para Opamp puede eliminarse \ substituido en el futuro...

Correcta soldadura IC4 LM358 Opamp, comprobar que el punto o una muesca en el lado correcto. * Opcional instalar un zócalo de 8 pines para Opamp puede eliminarse \ substituido en el futuro...

Soldar el transistor de NPN 2N2222 en Q2 orientación aparecen en serigrafía.
