Abrir EVSE Arduino Shield (5 / 7 paso)

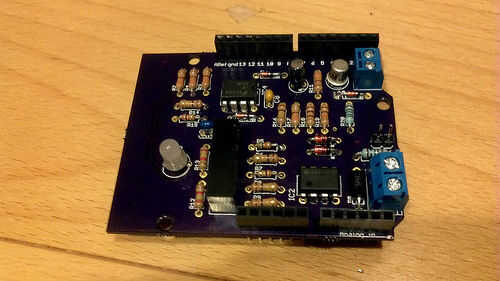

Paso 5: Conectores y DC/DC converter

D107E CC/CC de la soldadura.

Luego de la soldadura de los terminales de tornillo 3,5 mm y 5mm.

Opcional soldar pines para GFCI CT espiral CR8420-1000-G o bobina CT GFCI directamente a la Junta de la soldadura.

Finalmente la soldadura de las cabeceras de la pila de escudo (no lleva CLIP)
