Abrir fuente Microchip LED PWM controlador proyecto

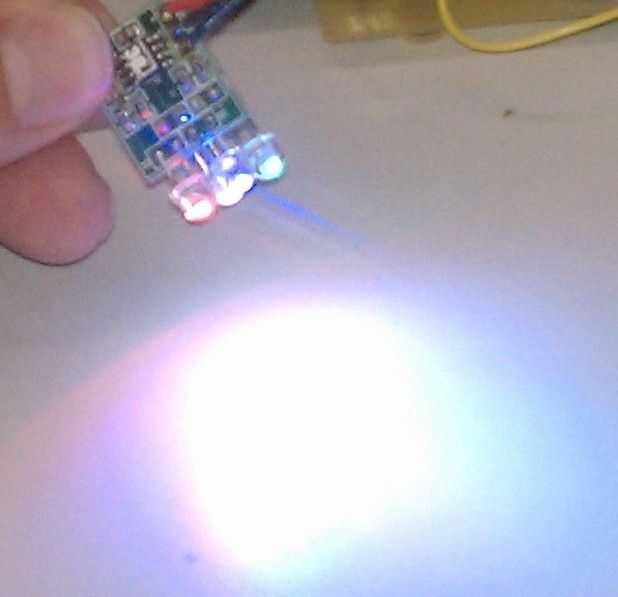

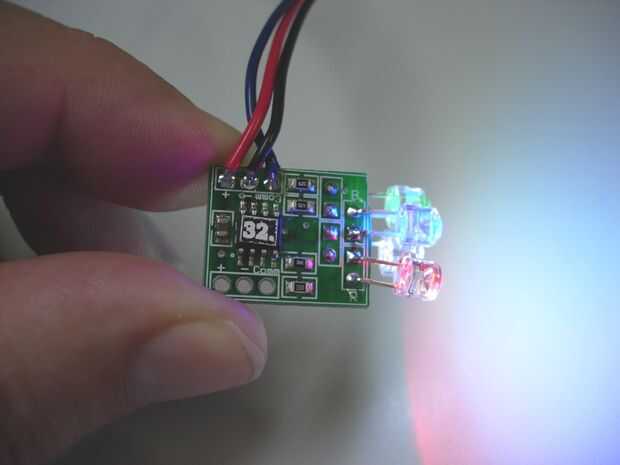

este instructable describe completamente generar un controlador de PWM para controlar cuatro LEDs de una pequeña tabla de 12F609 de Microchip.

El diseño original fue llamado la "lámpara de LED de Kemper" y vendió unas lámparas a varias gente valiente a través de mi sitio web. Sin embargo, he llegado a vender pequeñas cantidades a unos amigos es un gran dolor en la parte trasera. Mano para soldar estas juntos y luego venderlos en $4 dólares cada es no hay manera de hacer dinero.

Por lo tanto, voy a bebé de código abierto. Espero que más personas puedan disfrutar estos controladores poco maravilloso de la lámpara. He puesto de manera demasiado trabajo para estas pequeñas joyas para sentarse inactivo en el estante y no se acostumbra.

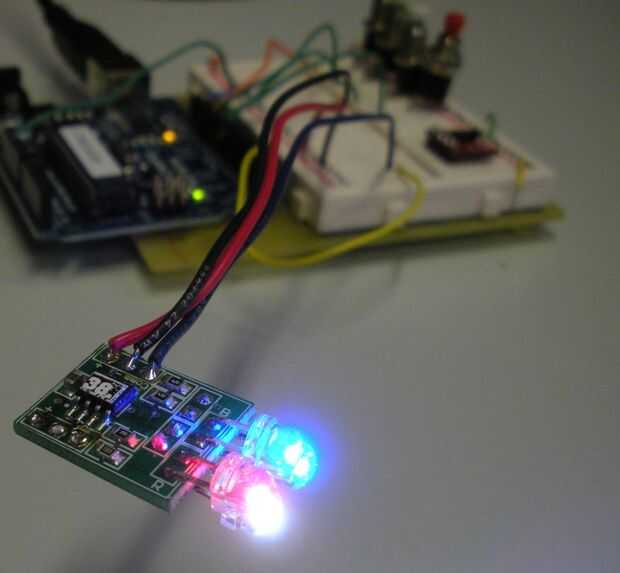

Con la información que estoy proporcionando, podrá programar su propio micro de 12F609 de Microchip, conectar unos LEDs y su PC mando alguna acción de LED.

Para referencia, aquí hay enlaces a mi instructables Kemper LED previo:

Los dos enlaces tienen un montón de información que cubre la lámpara de diseño en detalle. Hay demostraciones de vídeo incluso un par de los instructables que creo que por lo menos, molan.

Nota, si nada nuevo surge de usted siempre puede comprobar mi sitio web en:
http://pH-elec.com/content/Kemper-LED-lamps

Gracias,
Jim

Etiquetas: LED, Lámpara, Pwm, Kemper, KLL
