Paso 6: Prueba Final de la base del poder (cómo funciona el circuito)
Es una buena idea para probar el circuito en este punto antes del montaje final. Si algo no parece funcionar puede utilizar un multímetro para asegurarse de que las baterías y los pernos de cable estén conectadas correctamente.

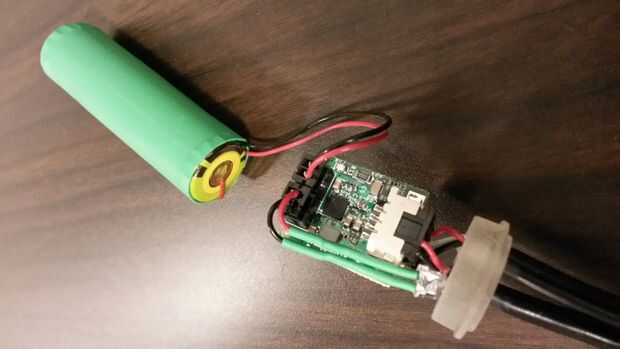

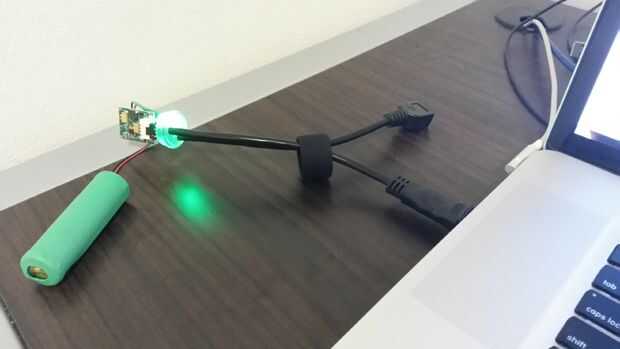

Conecte el cable de la batería en el puerto etiquetado como BAT en el circuito. Conecte el cable de LED en el puerto etiquetado como LED y doble hacia la tapa del LED. Enchufe el cable macho a cualquier puerto USB y asegúrese de que el LED se enciende. Ahora conectar el teléfono al cable femenino con su cable de teléfono y la base de la energía y el teléfono deben cargar al mismo tiempo. Desconecte y vuelva a la base de alimentación macho cable del puerto USB algunas veces para simular una sombra sobre un panel solar y el teléfono deben tener carga, pero el núcleo de energía LED debe encender y apagar. Si funciona, seguir al siguiente paso.
(Cómo funciona el circuito: este chip Maxim utiliza la Tecnología inteligente del Selector, que pasa y regula la energía solar directamente a su teléfono como una prioridad y almacena el exceso de energía a base de la alimentación con hasta 2000mA pasando por el circuito. Cuando disminuye la energía solar, Tecnología inteligente Selector instantáneamente utiliza energía almacenada en el núcleo de poder para compensar por cualquier pérdida en la energía solar para mantener su carga de teléfono. A muerto batería de iones de litio va a un modo de carga lenta, que dura unos 15 minutos para recuperarse y es frustrante esperar mientras acampar o andar en bicicleta. Núcleo de poder soluciona este problema del modo de carga conectando tque datos los cables en la hembra del cable a un circuito divisor de tensión que limite la corriente a un teléfono iPhone a alrededor de 500 mA y un teléfono Android de 700mA de carga. La mejor explicación que he encontrado para el circuito divisor de tensión de iPhone es aquí http://hackaday.com/2010/08/03/reverse-engineering...
También puede descargar el esquema y ver el circuito divisor de tensión que utiliza de www.solarcyclepower.com Esto asegura que hay igual o más energía va a base de poder que hacia fuera durante la carga solar, que permite la carga en condiciones no ideales y evita que una batería descargada del núcleo de poder que se producen. 500mA cargar iPhones y teléfonos Android parecen cargar alrededor de 700mA con este circuito. Esto puede parecer contrario a la intuición, pero duplicando la carga actual en el teléfono sólo reduce el tiempo de carga del teléfono 1/3 porque sólo se incrementa el índice de carga entre la región de carga de 80% y 30%. Esto es cierto para cualquier controlador de carga de iones de litio porque menos corriente al principio y al final del ciclo de carga es obligatoria para evitar dañar la batería. Por lo tanto, 500mA es un buen compromiso para mantener una carga constante constante durante todo el día y 3 horas de carga solar de iPhone 100% hoy es mejor que cualquier otro producto de similar tamaño. Esencialmente están carga dos dispositivos, núcleo de poder y su teléfono, al mismo tiempo para administración de energía inteligente como esta forma limitada solar fuente de energía es crítica para la eficacia máxima)

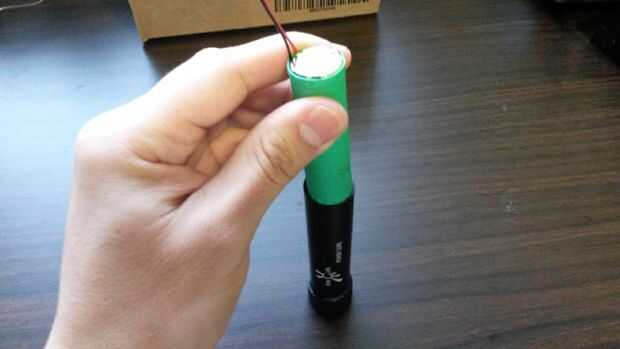

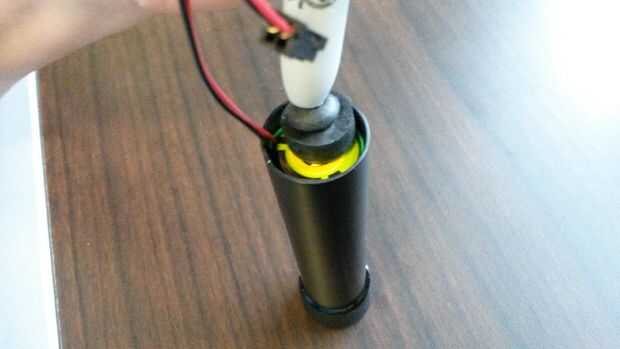

Desconecte la batería el circuito de base. Inserte la batería en el tubo de aluminio. Se debe ser un ajuste apretado un poco, pero si está demasiado apretado, pruebe usando una pistola de calor para asegurarse de que el tubo del encogimiento del calor está contraída completamente. Si todavía está demasiado apretado, puede calentar el tubo de aluminio un poco con la pistola de calor. Cuando la batería está dentro del tubo, empújela hasta el fondo con un pequeño trozo de goma y una barra de plástico (caucho protege el terminal positivo de la batería de ser aplastado. Solía final del marcador pulse la goma).

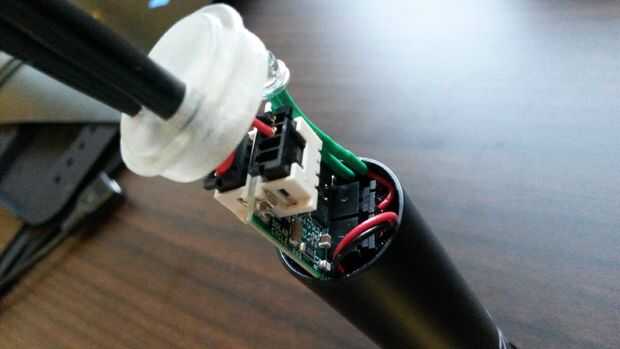

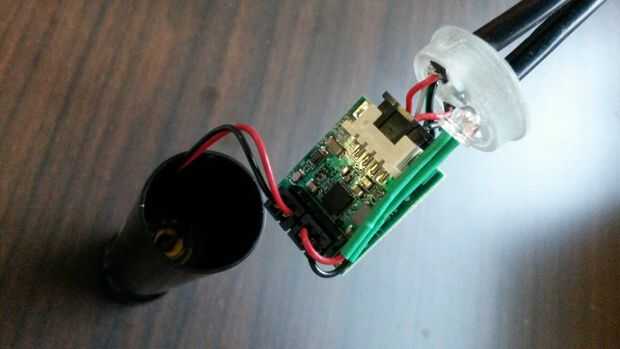

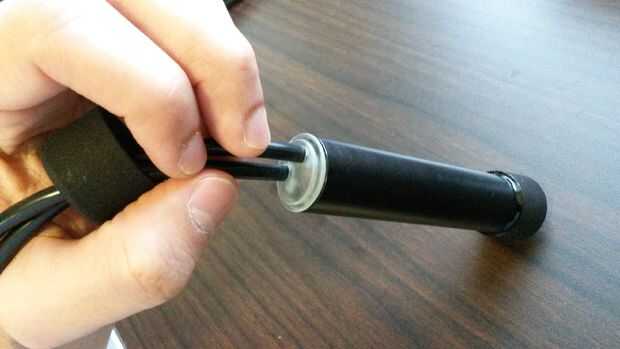

Ajuste Compruebe el conjunto de núcleo de poder. Vuelva a conectar la batería al circuito de base de potencia. Insertar el circuito en el tubo asegurándose de que bucles de cable de la batería sobre el circuito creando un efecto de ciclo de servicio. Cuando empujas el circuito, gire en sentido antihorario para que el cable enrollado alrededor como usted empuje el circuito, que ocupa menos espacio. Empuje el circuito hasta que el LED tapón toque el tubo de aluminio. Si el LED tapón no cierra completamente, verifique que el cable es enrollado encima de correctamente y no consigue enredado o aplastado.
