Paso 10: Como estación de trabajo de EDA
Automatización de diseño electrónica (EDA)
El diseño de circuitos electrónicos y PCB están entre mis principales preocupaciones. Y sólo con Software libre y Open Source. Así que instalé mi programas favoritos para esta actividad:
- gschem
- PCB
- Gerbv

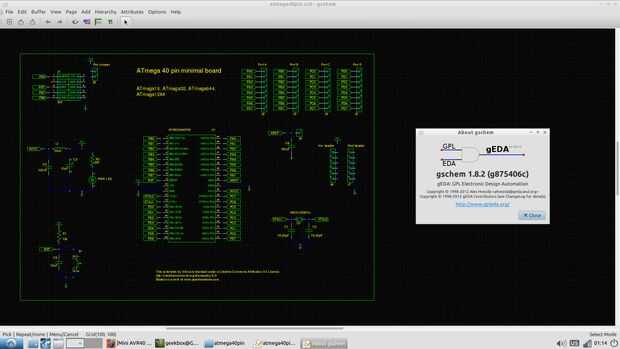

Por encima pongo capturas de pantalla con gshem y pcb con un proyecto real: una pequeña tabla para cual de atmega MCU fue fabricada el año pasado (tercera imagen). Aunque el proyecto fue desarrollado en GeekBox es interesante ver cómo se comporta y cómo se siente.
KiCad - uno de los mejores:

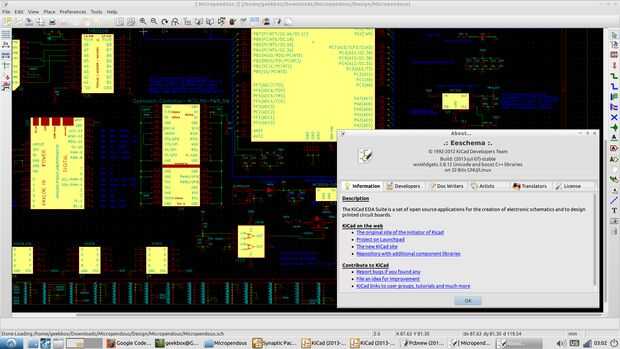

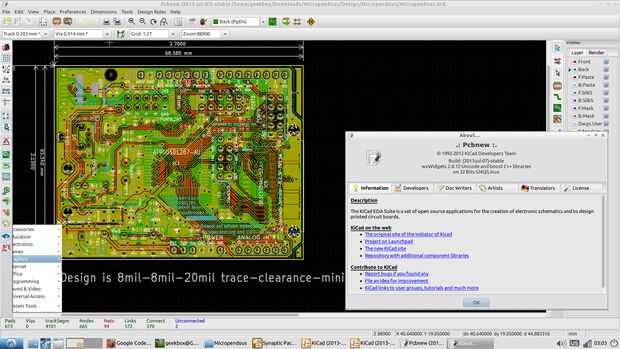

Incluso si pongo dos imágenes con kicad funciona en GeekBox, vale la pena una visita a "hecha con KiCad".

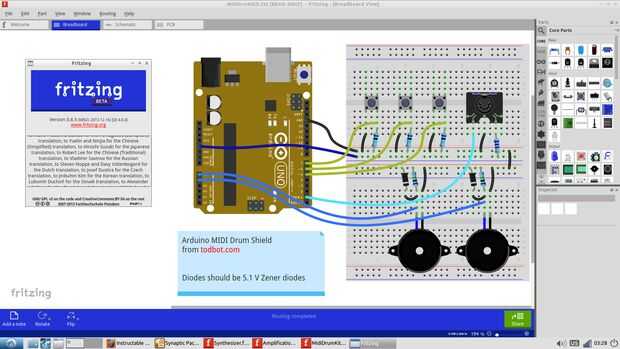

Fritzing - un buen resultado en GeekBox.
Las tres aplicaciones se puede encontrar en el repositorio y puede instalarse con el synaptic o command line:
sudo apt-get update
sudo apt-get install kicad sudo apt-get install geda sudo apt-get install fritzing
