Abrir la cerradura de la puerta de fuente BLE (5 / 10 paso)

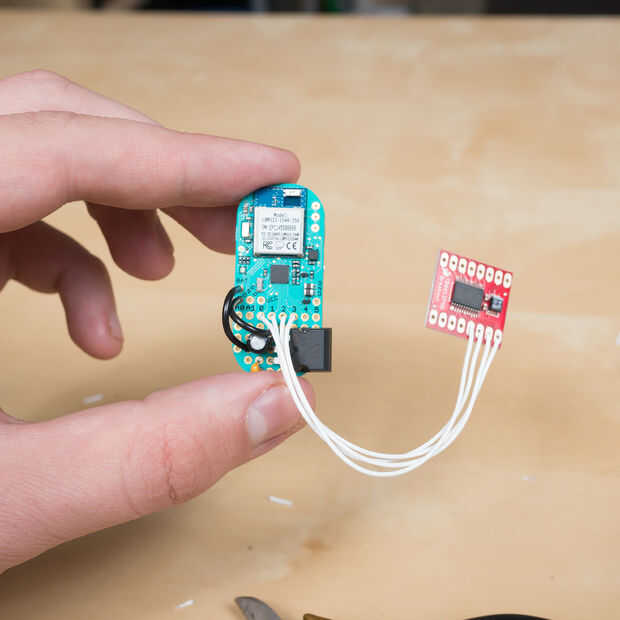

Paso 5: Conecte la tarjeta controladora de motor

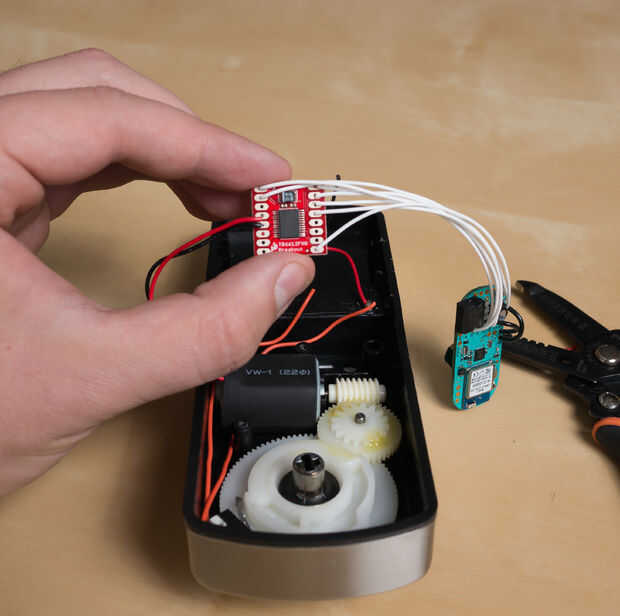

Necesitamos un tablero de regulador del motor para controlar el motor de cerrojo electrónico. Esto es como de alambre:

  • STBY a la clavija 3 en grano
  • AIN1 al pin 0 en grano
  • AIN2 al pin 2 de frijol
  • PWMA al pin 1 en frijol
  • VCC a BAT en grano
  • GND a GND en grano
  • VM la batería
  • A01 para bloquear el Motor
  • A02 para bloquear el Motor
