Abrir la fuente de luz trasera de bicicleta de Automatic bricolaje 2.0

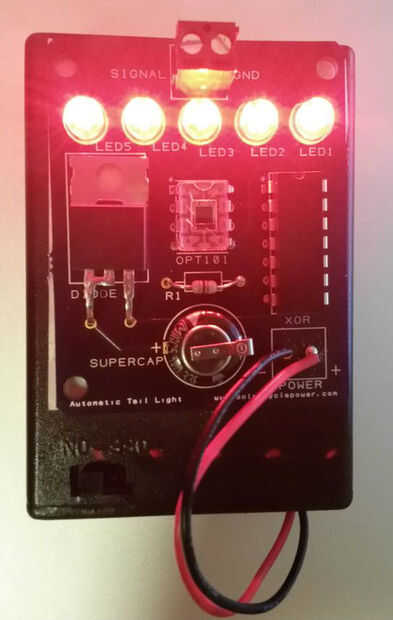

Una luz de cola mejorado que se enciende automáticamente cuando oscurece. Las mejoras incluyen un PCB personalizado para facilitar el montaje con componentes mejor, mejor diseño de componentes y más brillante LED.

Por favor haga clic abajo para apoyar nuestra campaña Kickstarter para hacer este kit disponible para compra en línea!

https://www.Kickstarter.com/projects/249225636/DIY-Open-Source-Automatic-Shadow-Detection-Bike-TA

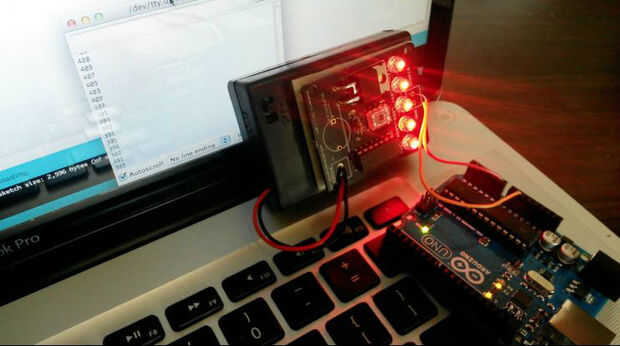

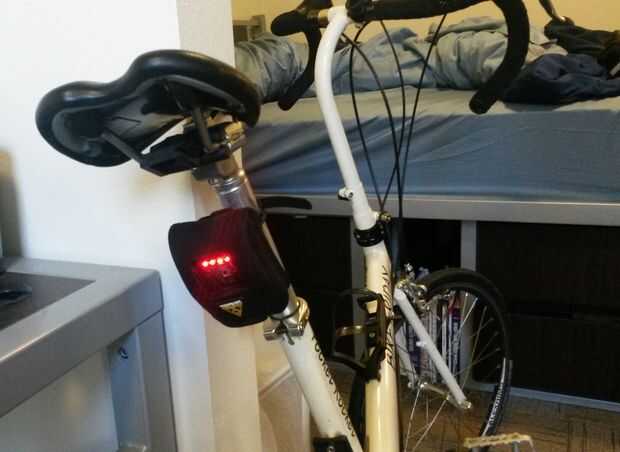

Este circuito puede ser utilizado para una luz de noche, Arduino, sensor, luz trasera de bicicleta y mucho más! Ahorrar energía al aire libre durante el día donde hay un montón de sombras como túneles, edificios, o árboles donde usted quiera sin tener que bajarse de su bicicleta y gire la cola de luz en. Tiene un super condensador que permite que la luz permanezca encendida al pasar brevemente en a la luz, como debajo de ramas de árboles o cercos, que de lo contrario el centelleo de luz de la cola aleatoriamente.

Encienda el interruptor y dejar el detector de luz hagan el trabajo por usted mientras usted viaje. La luz dibuja sólo sobre 3mA por lo que debe durar mucho tiempo.

Los archivos Gerber PCB y circuito Mat están disponibles para descargar a continuación

Esta obra está licenciada bajo una licencia Creative Commons Atribución-CompartirIgual 4.0 internacional.

Materiales:

Descripción

1 OPT101P Texas Instruments foto diodo IC (este sensor detecta visible y el espectro de UV de gran rendimiento consistente)

1 condensador de Panasonic Super CEE-S0HD334H

1 puerta XOR de NXP 74HC86

1 SBH331AS-ND MPD (memoria dispositivos de protección) 3 X AA batería titular con interruptor On/Off

1 ERD-S2TJ101V 100 Ohm resistencia de Panasonic

1 diodo de Schottky de Vishay VS 19TQ015PBF (me gustan estos diodos porque tienen muy pequeños de tensión)

4 WP9294SEC/J3 Kingbright Company LLC 5mm LED rojo sombrero de paja

1 PCB (archivos Gerber)

1 2 "x 2" pieza de doble vuelta cinta de la espuma

3 pilas AA

Soldadura y cautín necesaria

Tiempo estimado: 10 minutos
