Paso 2: Conocer el orden de las cosas

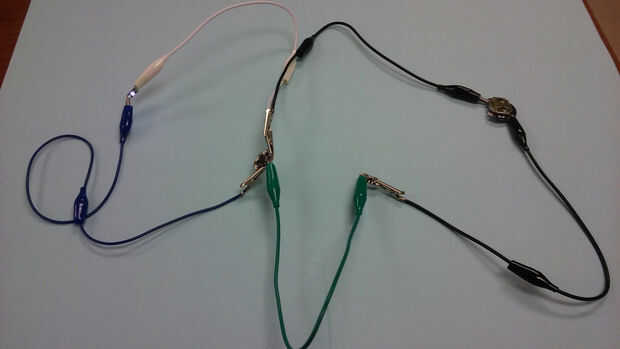

Primero pasar el tiempo asegurándose de que usted entiende cómo conectar la pequeña Estrellita a los LEDs. Si puede encender todos los LEDs y brilla de forma suave, lo hiciste bien. La imagen muestra la configuración, pero es difícil decir que son los terminales positivos y negativos. Si usas LEDs de Lilypad, cada terminal está marcada ya sea con un "+" o un "-".
Empezar con la batería. Conectar una pinza entre el terminal positivo de la batería y el borne positivo de Twinkle pequeña. Recuerde: positivo, positivo, negativo con negativo.

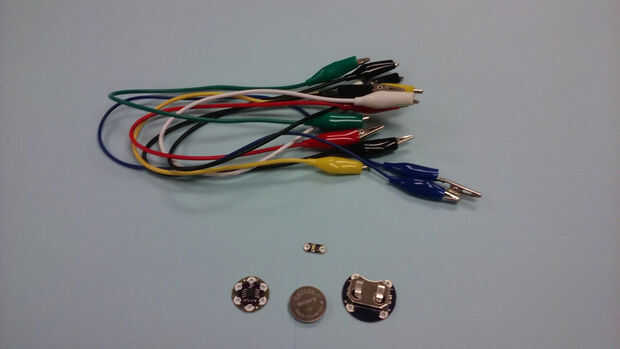

Conecte todo su circuito con pinzas de cocodrilo en este orden:
- Terminal positivo de la batería al terminal positivo de Twinkle pequeña
- De cada número pin (1,2,3,4) en la pequeña Estrellita al terminal positivo de cada LED
- Desde cada terminal negativo de los LEDs a la terminal negativa de la pequeña Estrellita
- Desde el terminal negativo de la pequeña Estrellita al terminal negativo de la batería
- El interruptor es multidireccional y puede ir entre el Twinkle pequeña y la batería en lo negativo o lo positivo.
