Paso 3: Conectar la energía.
Por favor, vuelva a colocar el termistor en el mismo socket como antes. Si usted tiene algunas ataduras de cremallera izquierda después del montaje de la impresora, puede utilizar para fijar los cables en exceso.

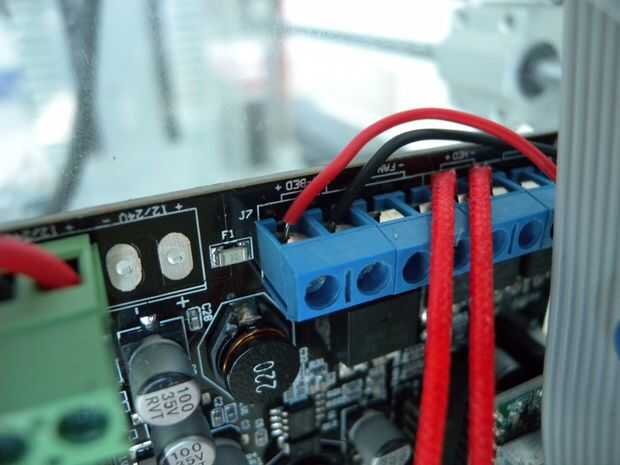

Ahora es necesario poner los cables de señal de la tarjeta de control para el relé de estado sólido. Conecte a los mismos bornes de que los cables de calefacción cama estaban conectados previamente.

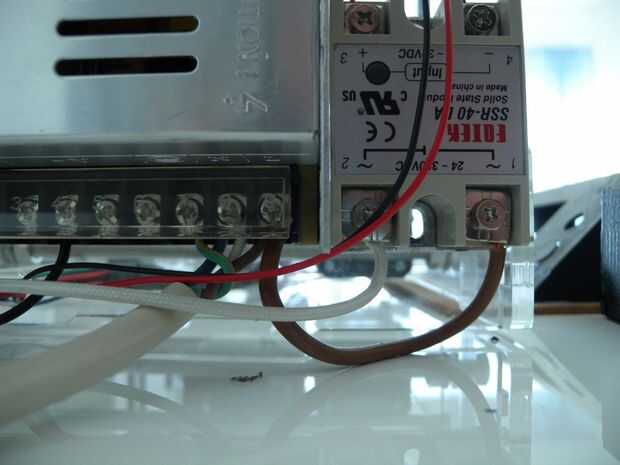

He colocado mi SSR cerca de la fuente de alimentación para los cables de alta tensión tan cortos como sea posible. Puede hacer lo mismo o elegir cualquier lugar con que usted estará cómodo. Los cables deben conectarse a las terminales de DC de la realmente de estado sólido. En mi caso son terminales 3 y 4, el poder ser diferente así que por favor tenga cuidado aquí.

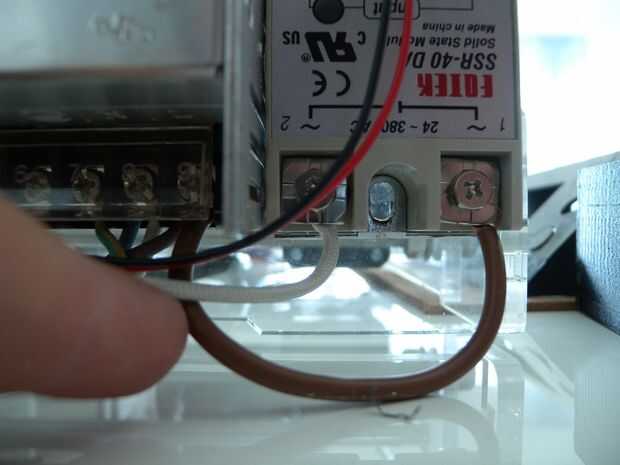

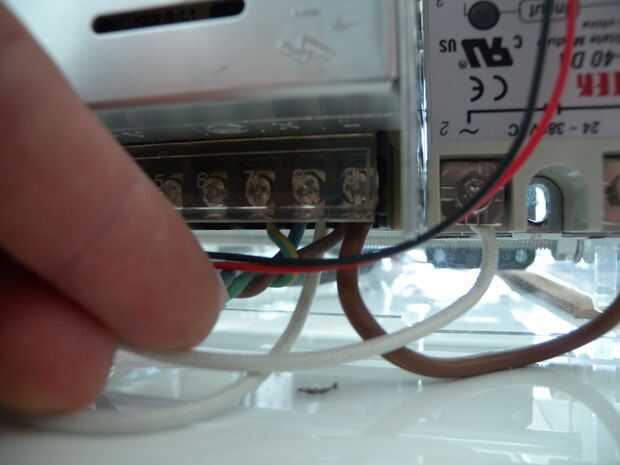

Ahora tienes que conectar un cable del calentador del silicón al terminal AC (1 o 2, aquí no hay polaridad para elegir a su favorito ;-)) de la RSS y el otro al borne de la fuente de alimentación. La otra terminal de la fuente de alimentación Conecte a SSR utilizando un cable, no use cualquier cosa menor que 1,5 mm ya que es un "alambre vivo", que tendrá que realizar algunas corriente. Mi explicación puede ser un poco confuso así que si usted no está familiarizado con la electricidad y los cables, consulte la guía increíble por Thomas Sanladerer en youtube:

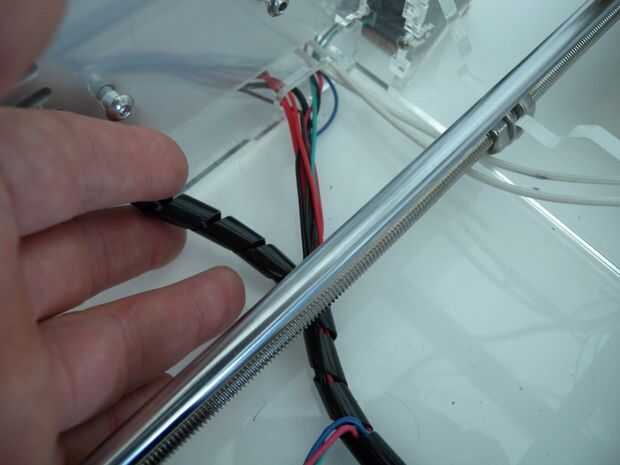

Cuando termines intenta poner cables de señal de la placa de impresión a la SSR debajo del carro de impresión fijándolas con otros cables con cable espiral.
