Paso 2: No es sólo medio ambiente verde
Mi honesta admisión - el supuesto aspecto verde para ahorro de electricidad nunca cruzó mi mente hasta que se completó el proyecto. ¿Pero si usted necesita una idea de proyecto de ciencia del medio ambiente?
Luego una luz se encendió sobre mi cabeza.
Calcular que LEDs son cada vez más baratos y más brillante todo el tiempo, me gustaría probar utilizando un conjunto de LEDs, pero necesitaba un circuito. En [www.DiscoverCircuits.com DiscoverCircuits] I LED ha buscado y había encontrado este interesante artículo, con algunas pix.
AC Powered LED blanco cadenas
diseñado por David A. Johnson, P.E. 14 de mayo de 2007
Un tiempo atrás un chico con el nombre de Ken Schultz me envió un dibujo simple de cómo él conectado a una cadena de 30 LEDs, para hacer un agradable bajo la luz de acento de contador, desarrollado por 120vac. Él atado con alambre las cuerdas en secciones de dos series de 15 cada uno, pero el cableado en direcciones opuestas. Luego utilizó un condensador para limitar la corriente a través de las dos picaduras AC. Miré en el circuito y había decidido que parecía bastante razonable. El único cambio que decidí hacer fue agregar un resistor de óxido de metal en serie con el condensador, para actuar como fusible y para limitar el pico de corriente, deben existir un pico de voltaje en la línea de CA. Con las dos cadenas de 15, la corriente primero se bombea a través de la cadena de una serie, y luego como los cambios de polaridad de línea de AC, fluye a través de la segunda cadena. Puesto que el condensador actúa como una fuente de corriente constante, se pueden utilizar otros números de secuencia. El valor del condensador mantiene la corriente limitada a acerca de 20 mA para los LEDs. En Europa y Australia, donde la frecuencia de línea es de 50 Hz, se puede ver un notable efecto estroboscópico de los LEDs, si hay gran separación entre las dos cadenas de polaridad diferente."

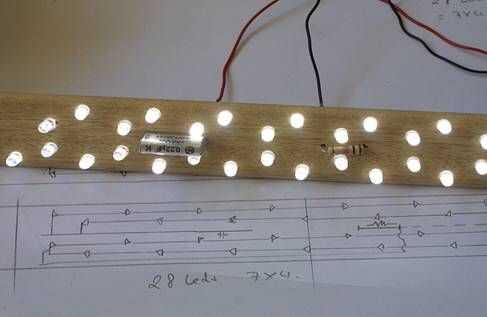

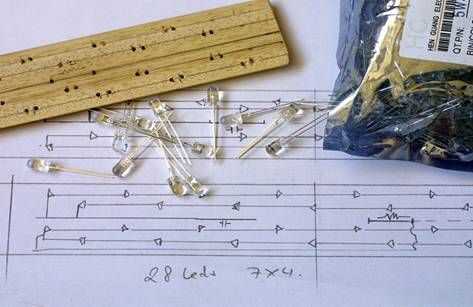

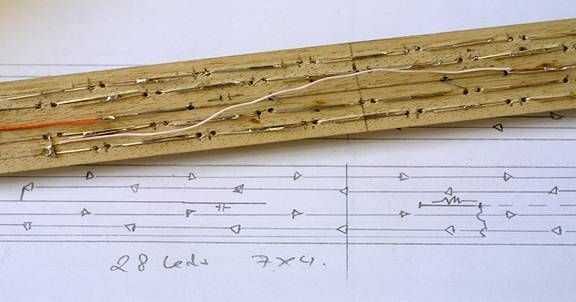

«Soktha de Francia (soktha me envió su versión de este circuito, el uso de dos cuerdas de 14, para un total de 28 LEDs blancos. Él montó los LEDs en un palo de madera. Cuando se enciende de una fuente de 240 v CA de 50 Hz, los dispositivos proporcionan una agradable luz blanca.
Parece que no importa cuantos LEDs se utilizan si son un poco equilibrados. Así como un bono, es debe obras en todo el mundo en la pared. El esquema es un archivo pdf.
