Acceso a 5 botones por medio de 1 pin Arduino - nuevo (4 / 7 paso)

Paso 4: Obtener las lecturas necesarias

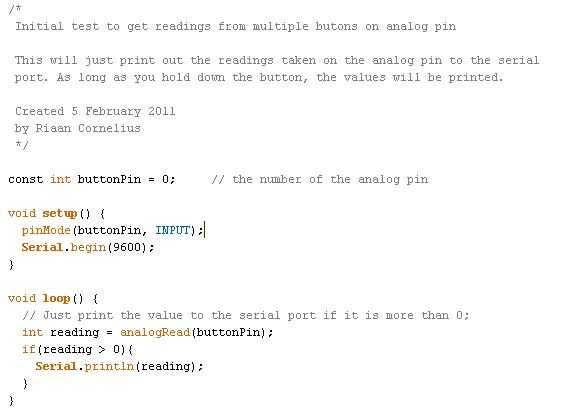

El siguiente paso es obtener los valores que vas a necesitar para comprobar qué botones fue presionado. Descargar el croquis adjunto y ejecutar con el circuito configurado como en el paso anterior. Abra al monitor de serie cuando el boceto está subido a la Junta y luego mantenga presionados los botones (1 a la vez) durante unos 2 segundos.

Para cada botón, al pulsar y soltar, usted verá que los valores pueden ser un poco inconsistente durante un período muy pequeño de tiempo, ignorar esos valores erráticos y anote los valores más grandes y más pequeños que permaneceran.

Esto es lo que tengo para mi 5 botones:
1 (1K) -> 935 930
2 (10K) -> 510-520
3 (22K) -> 315-326
4 (47K) -> 175-179
5 (68K) -> 127-135

Como se puede ver, conexión sólida, el rango para cada botón es muy pequeño. La gama más grande que tuve fue 11 puntos que se traduce en una fluctuación de aproximadamente 0.054V. No está mal en absoluto... Con una gama pequeña que no hay razón por qué no podía escalar esto hasta doce botones usando el rango de valores de resistencia entre 10 y 100 K de E12 (10k, 12 k, 15k, 18 k, 22k, 27k, 33 k, 39k, 47k, 56 k, 68 k, 82k y 100 k) con una resistencia de 27K - 33K del telecine.
