Paso 2: La construcción
La construcción es bastante simple. Tuve que soldar los cables a la fuente de alimentación DC-DC y como me monitoreo la salida de la impresora tuve que soldar un chip para invertir la señal - más sobre esto abajo.
Hardware
Usé un Arduino UNO con un escudo de Ethernet.
Estos están disponibles en muchos lugares - tienda todo los precios varían mucho. Amazon es una buena fuente.
Se puede comprar ya sea la versión verdadera, o como los fabricantes son de código abierto y permitan a terceros a hacer sus propias versiones - estos clones funcionará también y se pueden llegar tanto por menos de $10 cada.
Para la energía - que necesita 5V - he utilizado un convertidor DC a DC de Ebay - son realmente barato (Aprox $3 a $4) y proporcionar un estable 5V de la fuente de salida externa de paneles de alarma 12V - sin conseguir caliente. Muy eficiente.
No trate de alimentación del Arduino de la fuente de 5V de paneles de alarma. Prefiero no utilizar la entrada de 9V DC de Arduino como el a bordo 9v 5v regulador de paso descendente es muy ineficiente y hace el Arduino llegar muy caliente - especialmente cuando se usa el escudo de Ethernet.
Si la alarma es compatible y está creando la impresora Monitor (para capturar el registro de sucesos) necesita alguna manera de convertir el nivel de voltaje de RS232 de paneles de alarma para el nivel TTL de RX/TX del Arduino o 5V.

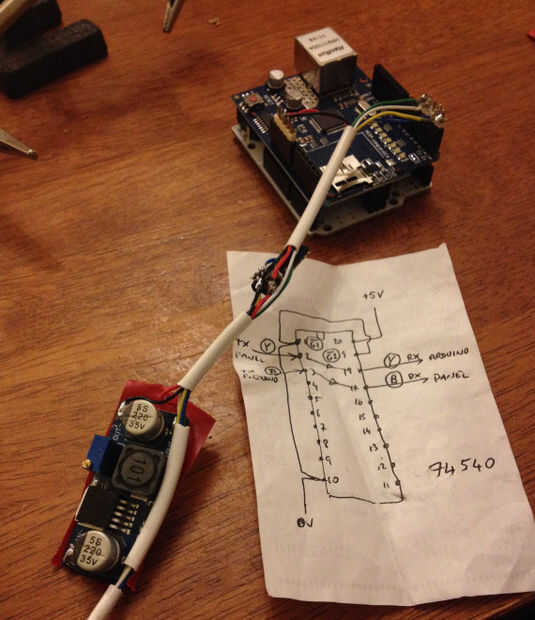

Mi Panel de alarma (Aritech) - la tensión era correcta (0..5V) pero fue invertida a lo que espera el Arduino - no era confiable lo suficiente como para hacerlo en el software, utiliza un inversor Hex chip (ver foto) para invertir la TX desde el panel. He utilizado un chip que tenía 8 inversores sólo porque eso es lo que tenia en mi bandeja de repuesto. Consulte el pinout para el chip que utilizas. Usted necesita suministrar el chip con + 5 y GND, así como la señal desde el panel y la salida de la viruta al pin RX del Arduino.

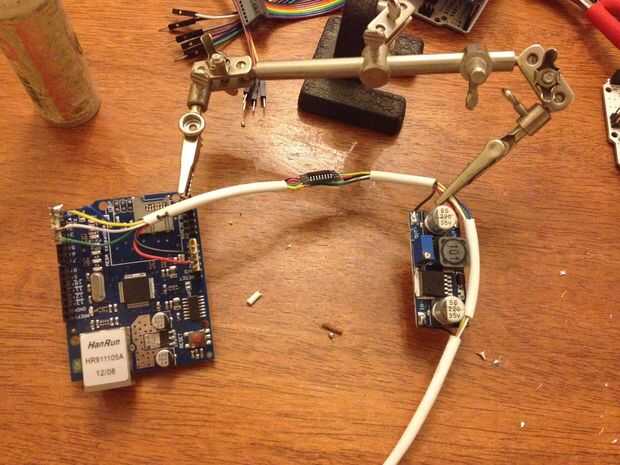

La foto muestra el chip del inversor Hex y el DC-DC fuente de alimentación (12v a 5v).
